HZS 5420

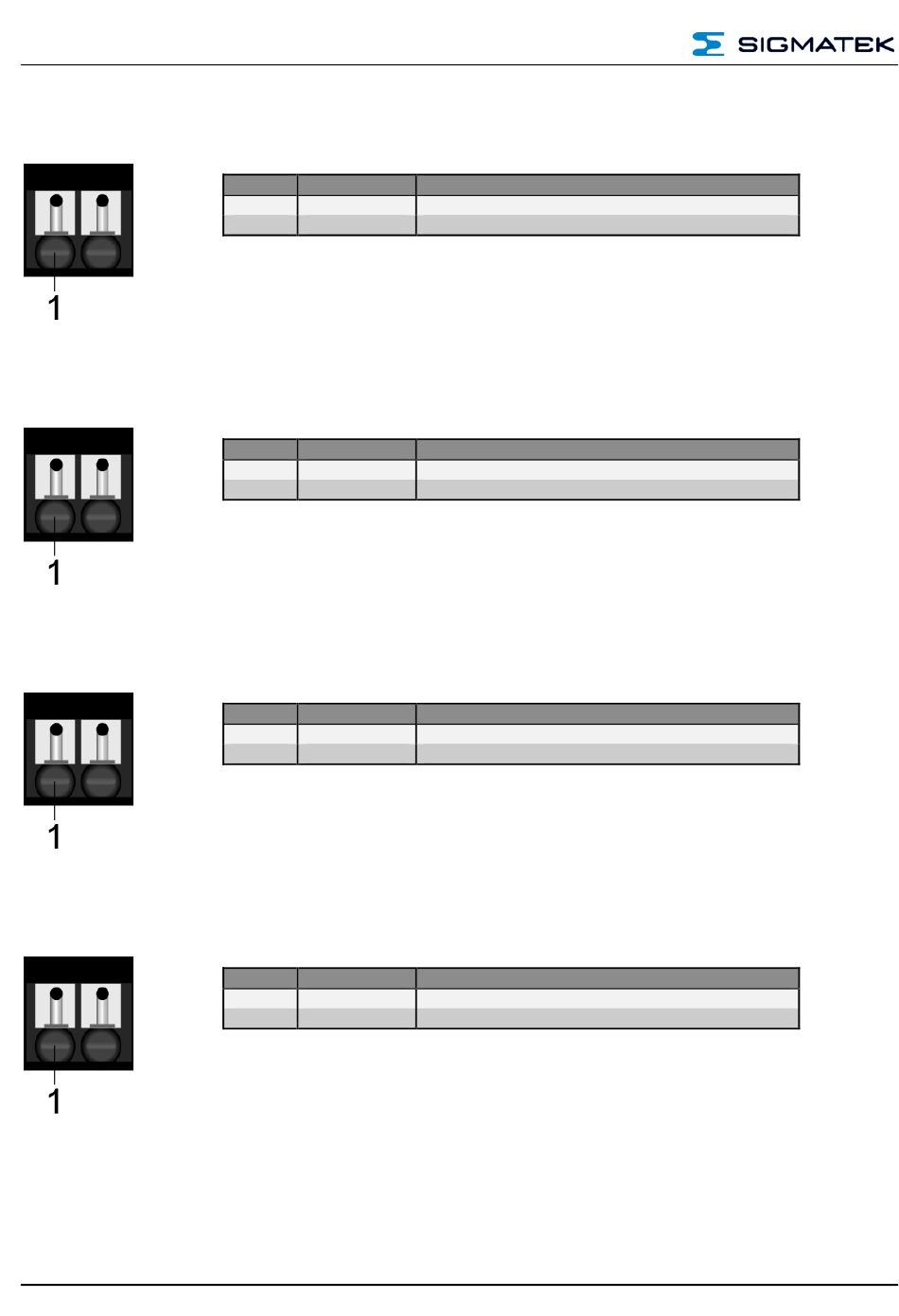

X41: Analoger Eingang Rücklauffühler HK2 (Widerstandsdekade)
(2-polige Klemme Weidmüller RM 3,5)
X42: Analoger Eingang Außenfühler (2-polige Klemme Weidmüller RM 3,5)
X43: Analoger Eingang Zirkulationsfühler (2-polige Klemme Weidmüller RM 3,5)
X44: Analoger Eingang Pufferfühler 1 (2-polige Klemme Weidmüller RM 3,5)
Seite 24
BASISMODUL REGELZENTRALE
Pin
Signal
1
AGND
2
AI9
Pin
Signal
1
AGND
2
AI10
Pin
Signal
1
AGND
2
AI11
Pin
Signal
1
AGND
2
AI12
Funktion
Analoger Ground
Analoger Eingang 9 – Raumfühler HK2
Funktion
Analoger Ground
Analoger Eingang 10 – Außenfühler
Funktion
Analoger Ground
Analoger Eingang 11 – Zirkulationsfühler
Funktion
Analoger Ground
Analoger Eingang 12 – Pufferfühler 1
