4.4 Steckerbelegung digitale Eingänge

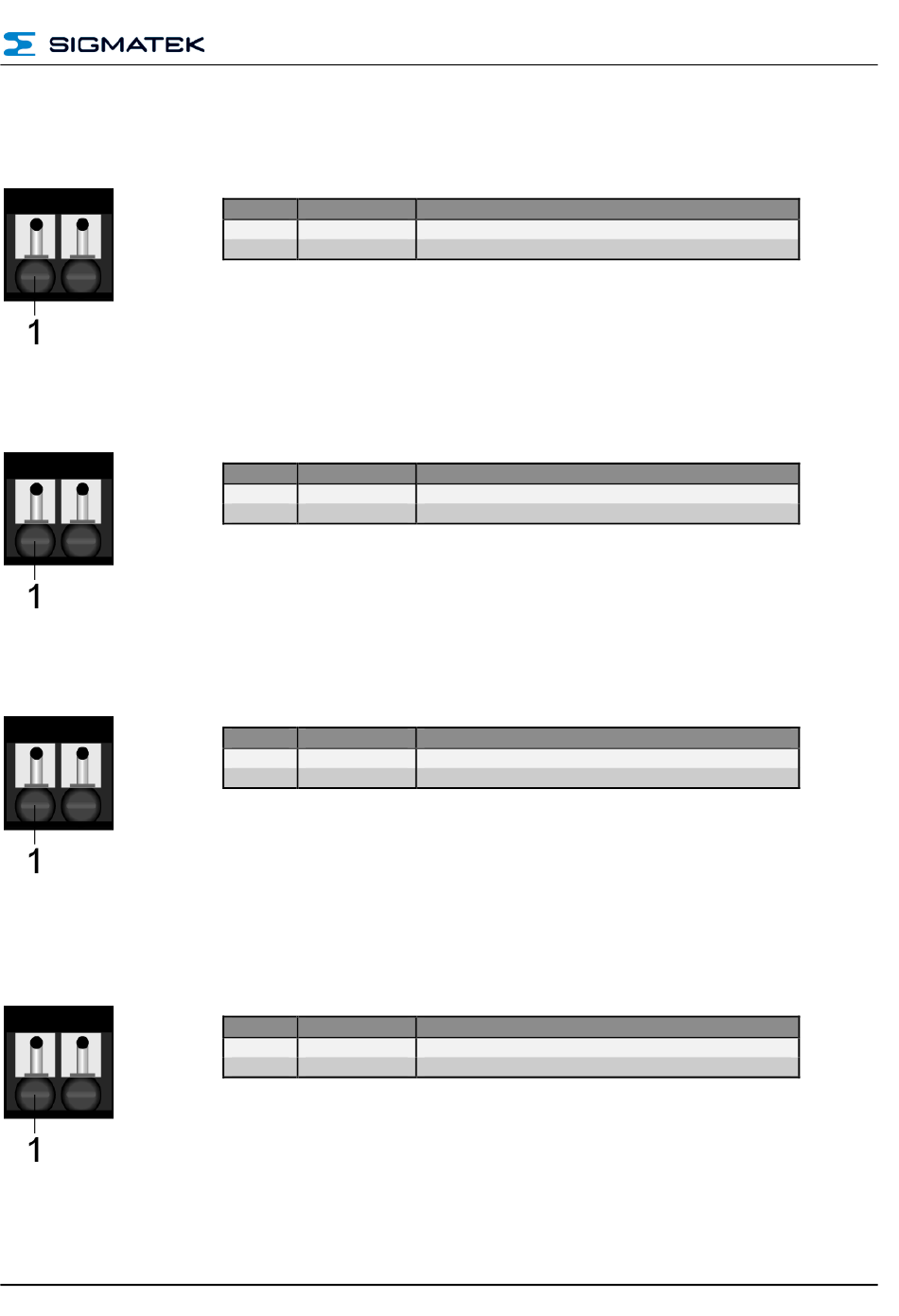

X51: Digitaler Eingang externe Anforderung (2-polige Klemme Weidmüller RM 3,5)
X58: Digitaler Eingang Kesselsperre (2-polige Klemme Weidmüller RM 3,5)
X59: Digitaler Eingang Störung des Kessels (2-polige Klemme Weidmüller RM 3,5)
X60: Digitaler Eingang Störungsimpuls Zirkulation
(2-polige Klemme Weidmüller RM 3,5)
11.05.2017
BASISMODUL REGELZENTRALE
Pin Signal
1 +24 V1
2 DI1
Pin Signal
1 +24 V1
2 DI2
Pin Signal
1 +24 V1
2 DI3
Pin Signal
1 +24 V1
2 DI4
Funktion
Versorgung +24 V1 DC
Digitaler Eingang 1 – Externe Anforderung
Funktion
Versorgung +24 V1 DC
Digitaler Eingang 2 – Kesselsperre
Funktion
Versorgung +24 V1 DC
Digitaler Eingang 3 – Störung des Kessels
Funktion
Versorgung +24 V1 DC
Digitaler Eingang 4 – Störimpuls Zirkulation
