HZS 5420
4.5

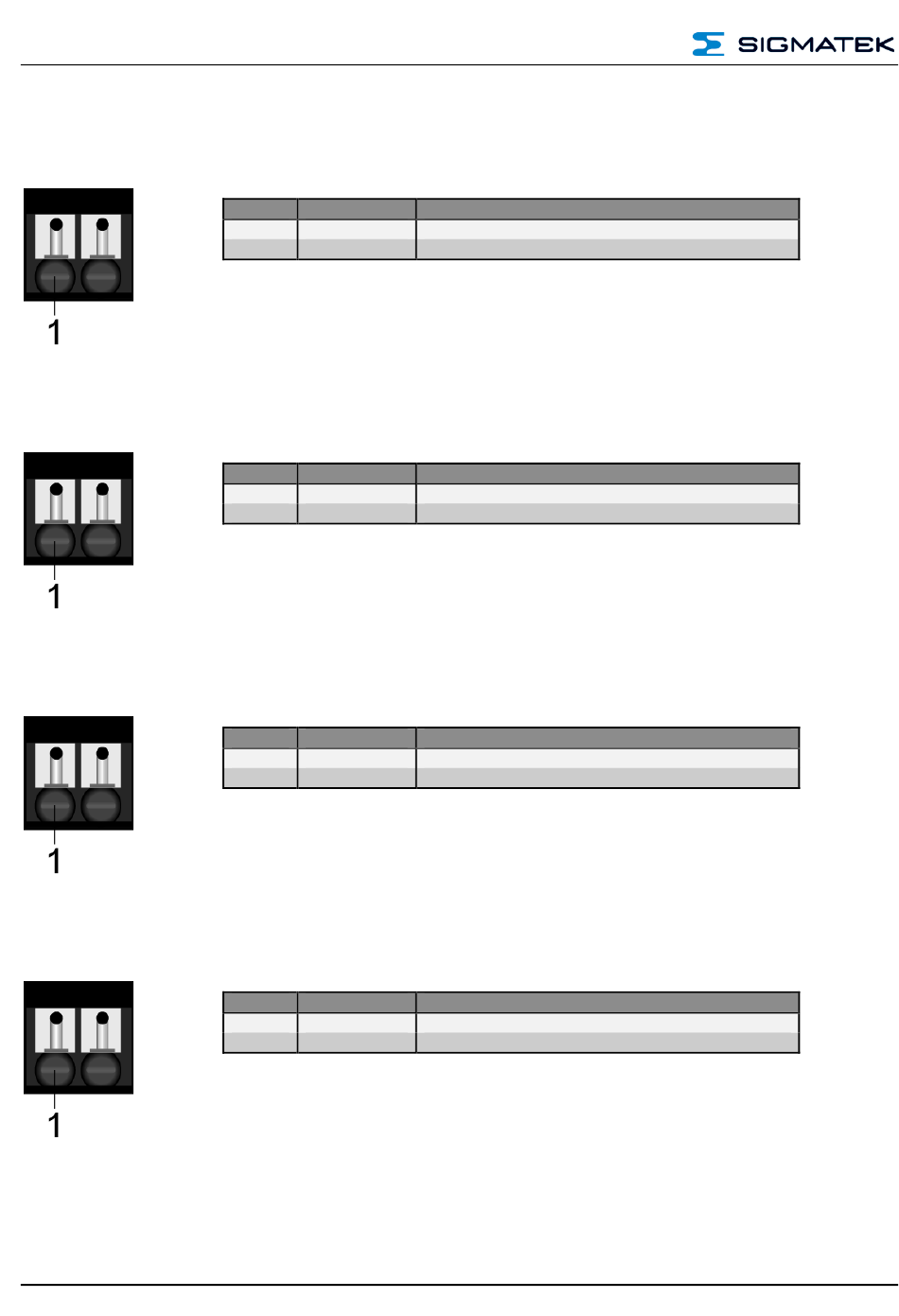

Steckerbelegung analoge Eingänge
X31: Analoger Eingang Kesselfühler (2-polige Klemme Weidmüller RM 3,5)
X32: Analoger Eingang Rücklauffühler (2-polige Klemme Weidmüller RM 3,5)
X35: Analoger Eingang Pufferfühler 2 (2-polige Klemme Weidmüller RM 3,5)
X36: Analoger Eingang Pufferfühler 3 (2-polige Klemme Weidmüller RM 3,5)
Seite 22
BASISMODUL REGELZENTRALE
Pin
Signal
1
AGND
2
AI1
Pin
Signal
1
AGND
2
AI2
Pin
Signal
1
AGND
2
AI3
Pin
Signal
1
AGND
2
AI4
Funktion
Analoger Ground
Analoger Eingang 1 – Kesselfühler
Funktion
Analoger Ground
Analoger Eingang 2 – Rücklauffühler
Funktion
Analoger Ground
Analoger Eingang 3 – Pufferfühler 2
Funktion
Analoger Ground
Analoger Eingang 4 – Pufferfühler 3
11.05.2017
