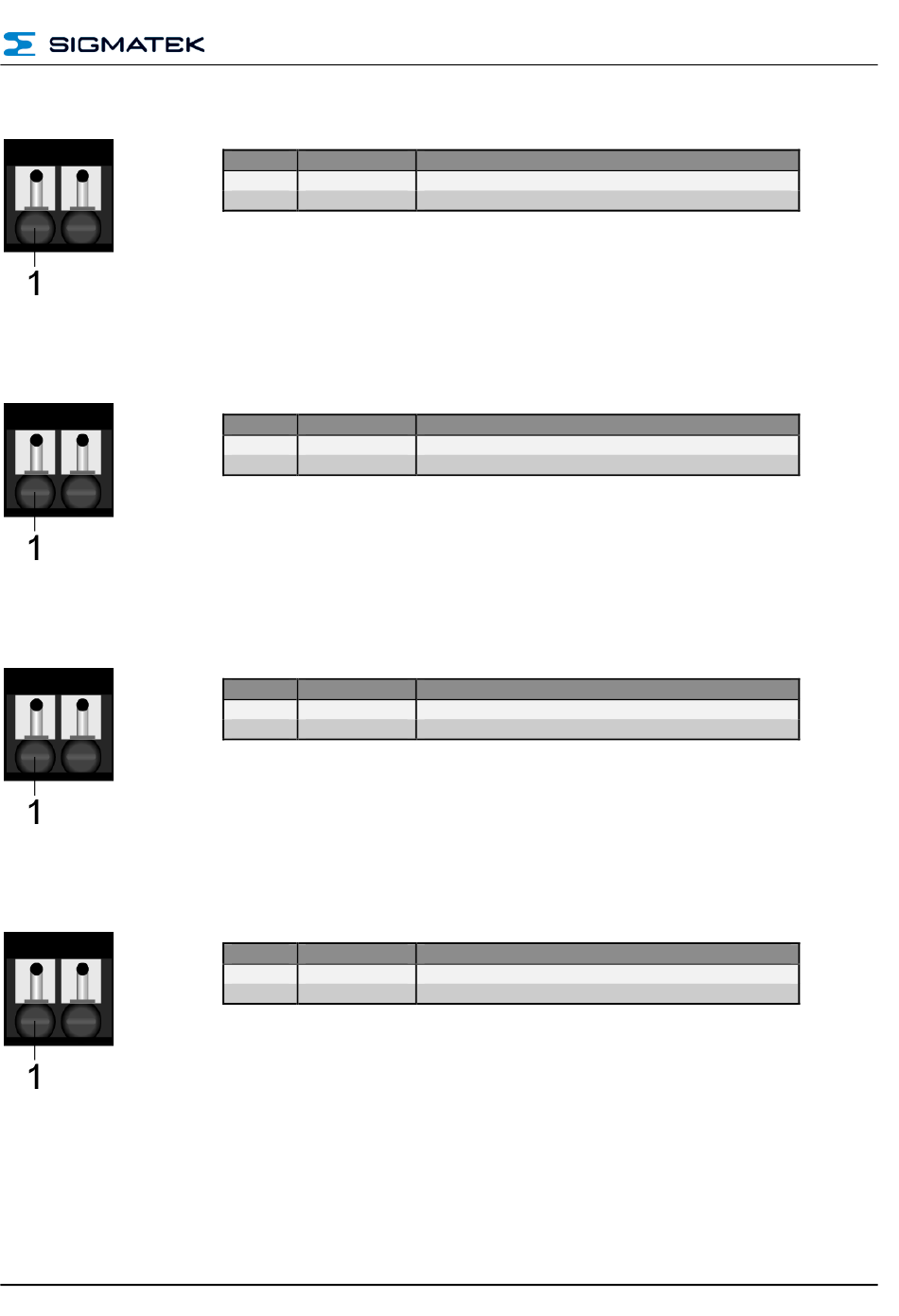

X37: Analoger Eingang Vorlauffühler 2 (2-polige Klemme Weidmüller RM 3,5)
X38: Analoger Eingang Vorlauffühler 1 (2-polige Klemme Weidmüller RM 3,5)
X39: Analoger Eingang Boilerfühler (2-polige Klemme Weidmüller RM 3,5)
X40: Analoger Eingang Raumfühler HK1 (Widerstandsdekade)
(2-polige Klemme Weidmüller RM 3,5)
11.05.2017
BASISMODUL REGELZENTRALE
Pin
Signal
1
AGND
2
AI5
Pin
Signal
1
AGND
2
AI6
Pin
Signal
1
AGND
2
AI7
Pin
Signal
1
AGND
2
AI8
Funktion
Analoger Ground
Analoger Eingang 5 – Vorlauffühler 2
Funktion
Analoger Ground
Analoger Eingang 6 – Vorlauffühler 1
Funktion
Analoger Ground
Analoger Eingang 7 – Boilerfühler
Funktion
Analoger Ground
Analoger Eingang 8 – Raumfühler HK1
HZS 5420
Seite 23
