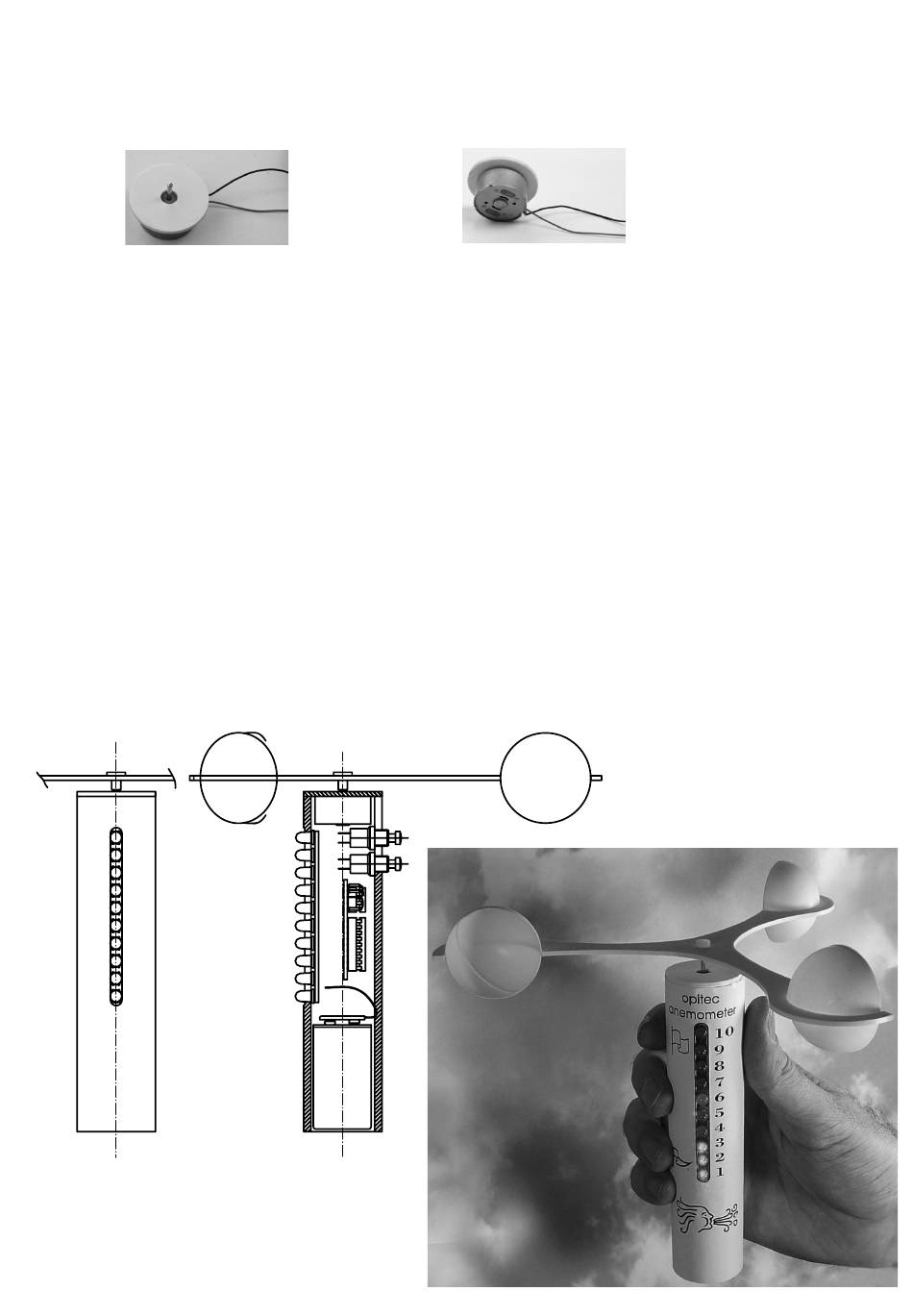

3. Endmontage (s. Abb. auf Seite 5)
Den Deckel mit Kontaktkleber (z.B. Uhu por, Uhu Kraft ) gemäß Abbildung auf Oberseite des Motors kleben. Dabei ist darauf
zu achten, dass kein Kleber an die Motorwelle oder das Wellenlager gelangt.
Alle blanken Teile der LED-Platine (alle ohne Isolierung) mit Hartkleber einstreichen. Dadurch wird verhindert, dass es zu
Kurzschlüssen beim oder nach dem Montieren im Gehäuse kommt. Trocknen lassen.
Die beiden Platinen so weit zusammenklappen, dass sie sich von oben vorsichtig in das Gehäuserohr einschieben lassen. Die
LED Platine durch den Schlitz im Gehäuse so weit wie möglich nach außen drücken.
Sollte das Einschieben so nicht möglich sein, so ist der Schlitz bis nach oben hin auszuschneiden.
Nun die Druckschalter durch das Gehäuse stecken, aber noch nicht festschrauben.
Das Umkleidungspapier ausschneiden (den Schlitz nicht vergessen) und von den LEDs ausgehend auf das Rohr kleben (Pritt-
stift, Uhu flinke Flasche). Für die Taster entsprechende Löcher schneiden.
Jetzt die Muttern der Taster festschrauben.
Den Deckel mit dem Generator nun auf das Rohr kleben (Uhu hart).
Den BatterieClip mit einer 9 V Blockbatterie verbinden und diese von unten in das Gehäuse schieben.
Die Batterie sollte sich von alleine im Rohr halten. Ist dies nicht der Fall, so muss zwischen Batterie und Gehäuse vorsichtig so
viel Papier gestopft werden, bis die Batterie nicht mehr herausrutschen kann.
Das Anemometer ist nun einsatzbereit.
