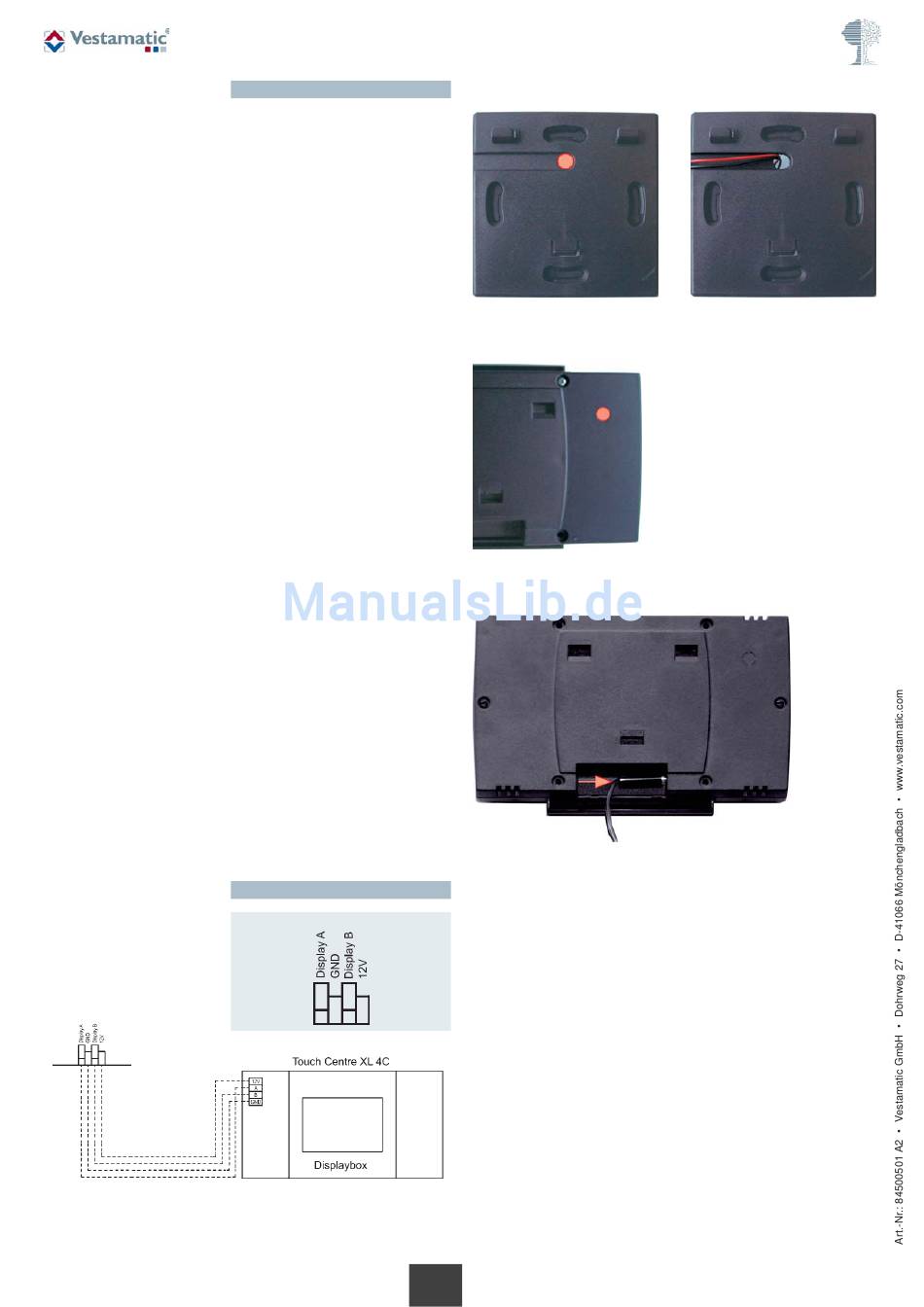

Vestamatic Touch Centre XL 4C Wired Montageanleitung Seite 4

Bearbeitung der Montageplatte zur Aufnahme der Displaybox
(nur Versionen Wired)
Entfernen Sie die vorgestanzte Kabeldurchführung der Montageplatte (siehe
Abb. 1, rot schraffiertes Feld) mit einem Schraubendreher etc. und führen die
Anschlussdrähte der 4-Draht-Schnittstelle durch die Kabeldurchführung
(siehe Abb. 2) der Montageplatte und befestigen dann die Montageplatte ent-
sprechend.
Montageplatte zur Aufnahme der Displaybox (nur Versionen RC)
Bei den Versionen RC entfällt die Bearbeitung der Montageplatte. Die
Montageplatte muss nur an entsprechender Position montiert werden.
Anschluss der Displaybox (nur Versionen Wired)
– Entfernen Sie die 6 Schrauben der Gehäuserückseite der Displaybox.
– Gehäuserückseite abheben.
– Mit einem Schraubendreher die vorgestanzte Kabeldurchführung aus-
brechen (siehe Abb. 3, rot schraffiertes Feld).
– Kabel der 4-Draht-Schnittstelle durchführen und gemäß Anschlussplan
(siehe unten) anschließen.
– Gehäuserückseite wieder aufsetzen und mit den 6 Schrauben wieder
festschrauben.
– Die Displaybox kann dann in die Montageplatte eingehangen werden.
Anschluss der Displaybox (nur Versionen RC)
– Verbinden Sie das mitgelieferte Steckernetzgerät mit der Displaybox wie
in Abb. 4 gezeigt, indem Sie den Stecker in die Buchse der Displaybox
einstecken.
– Die Displaybox kann dann in die Montageplatte eingehangen werden.
© by Vestamatic GmbH
Montage Displaybox
Anschluss Displaybox
4
Abb. 1
Abb. 3
Abb. 4
Touch Centre
Abb. 2
Änderungen vorbehalten!
