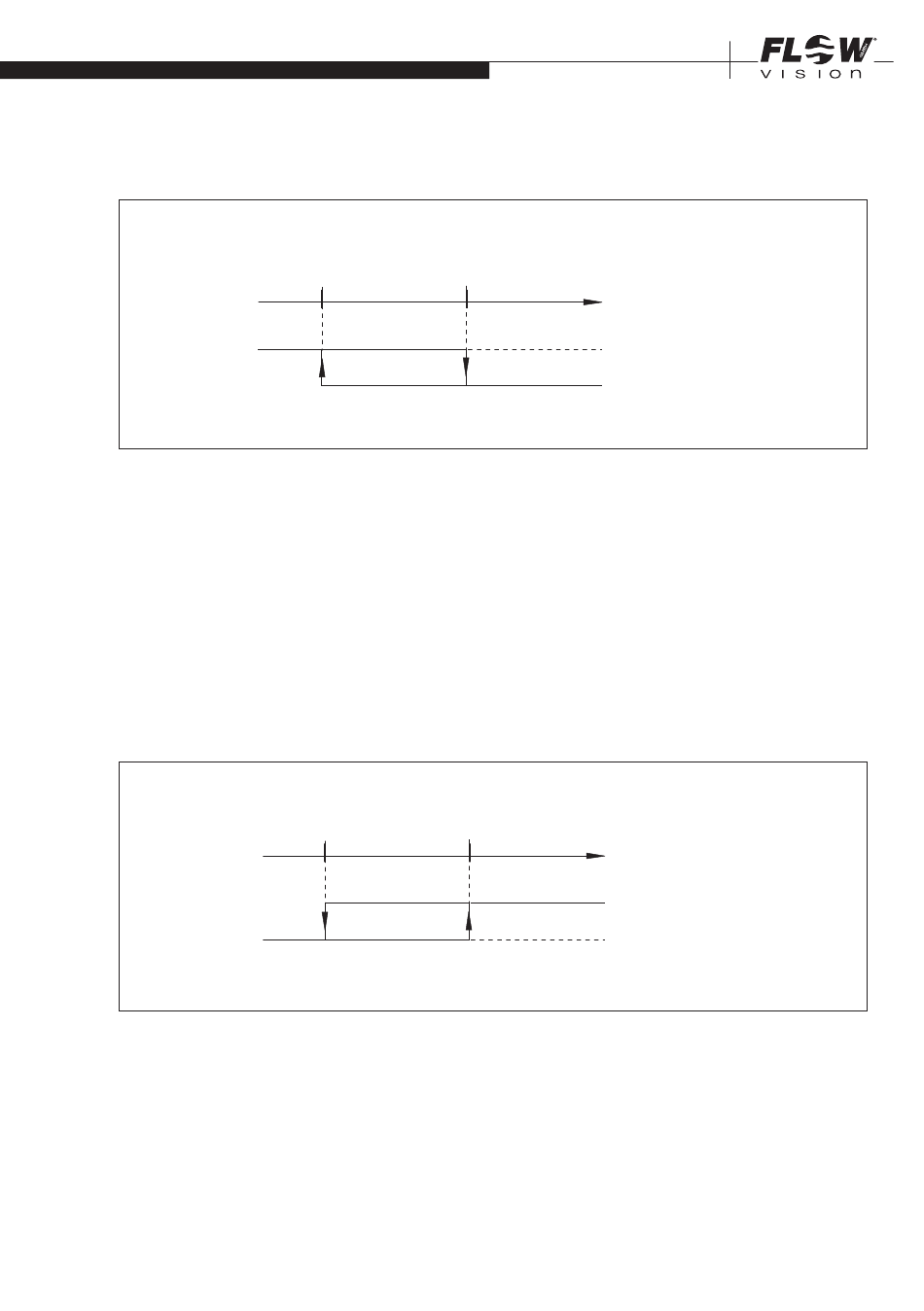

Beispiel 1: Einschaltwert ist kleiner als Ausschaltwert
Einschaltwert
0
ON
OFF
FC01 mit Relaisausgängen (Option R2):
• LIM1 - LIM1COM = geschlossen
/LIM1 - LIM1COM = offen
FC01 mit Transistorausgängen (Option T4):
• LIM1E - LIM1C = geschaltet
Beispiel 2: Einschaltwert ist größer als Ausschaltwert
Beispiel für ON: wie Beispiel 1 (Bild 30)
Ausschaltwert
0
ON
OFF
Ist Grenzkontakt 1 für Strömungsgeschwindigkeit eingestellt und wurde im Untermenü DISPLAY
SELECT eine Durchflussmenge/Zeiteinheit gewählt, werden bei der Einstellung von Einschalt- und
Ausschaltwert die zugehörigen Durchflussmengen mit angezeigt.
FC 01 | Strömungsmesser
PARAMETRIEREN
Ausschaltwert
Hysterese
Einschaltwert
Hysterese
Messwert
(Strömung/Temperatur)
∞
Schaltzustand ON
Schaltzustand OFF
Messwert
(Strömung/Temperatur)
∞
Schaltzustand ON
Schaltzustand OFF
Bild 30
Bild 31
59
