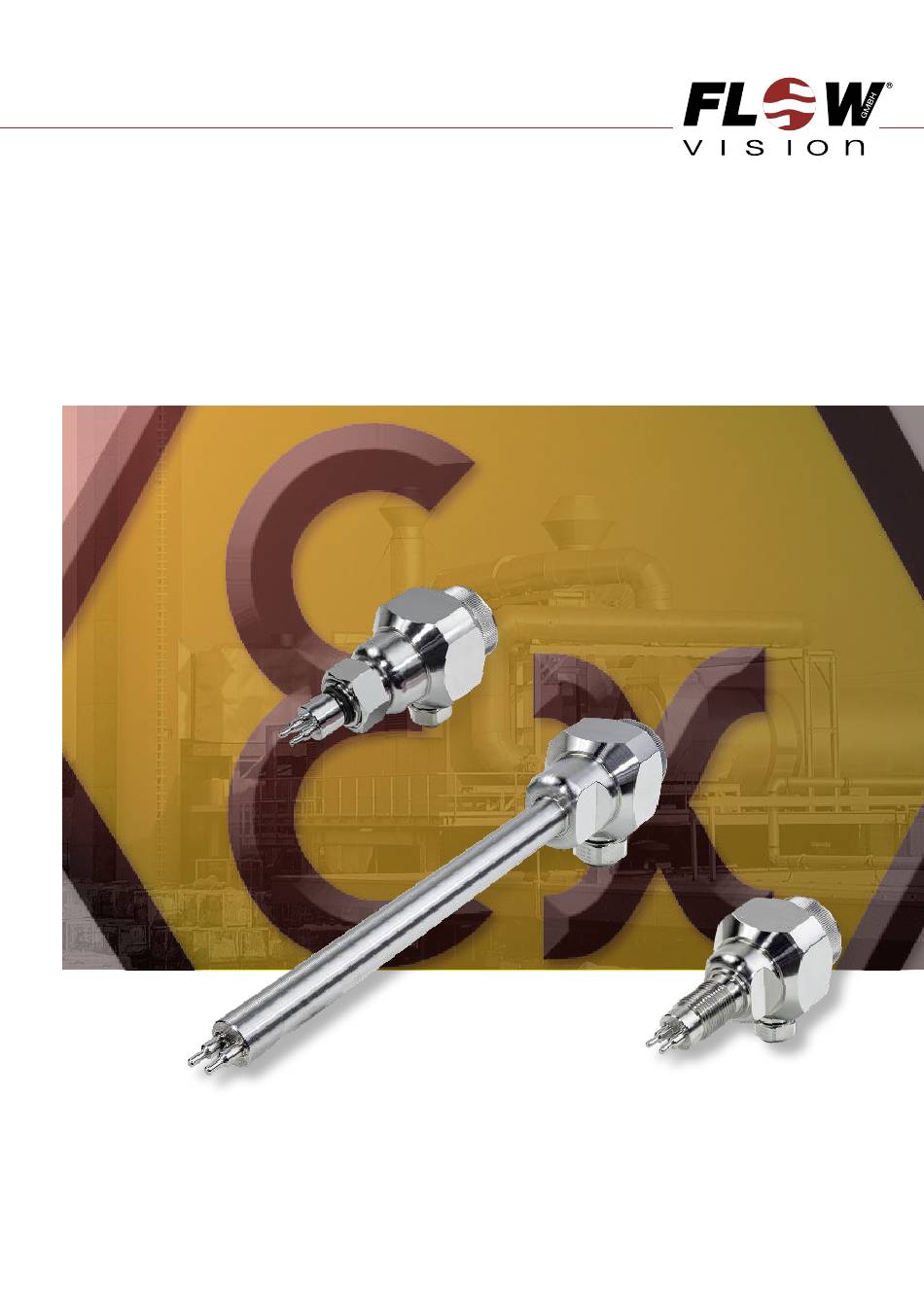

- Seite 1 Strömungsmesser | FC50-dbEX MONTAGE- UND EINSTELLANLEITUNG Flow Meter | FC50-dbEX INSTRUCTIONS FOR INSTALLATION AND ADJUSTMENT M_FC50-dbEX_2024-09-11_d_e...
- Seite 2 Strömungsmesser | FC50-dbEX Bei der Montage der Messköpfe, dem Equipment installation, connection and Anschließen und Einstellen des Gerätes adjustment by qualified personnel only! nur geschultes Fachpersonal einsetzen! Eine Nichtbeachtung Montage- Please follow these instructions carefully. Failure to Bedienungsanleitung kann zu erheblichen Schäden comply, or misuse of this equipment, could result in am Gerät und an der Anlage führen.
- Seite 3 1 Ex-atmosphere Angaben zum Explosionsschutz Information on explosion protection Der Strömungsmesser FC50-dbEX ist konstruiert zur The flow meter FC50-dbEX has been designed for bestimmungsgemäßen Verwendung in explosions- use in potentially explosive atmospheres to directive gefährdeten Bereichen nach Richtlinie 2014/34/EU 2014/34/EU and is meant for use in applications of und kann in der Gerätegruppe II, Zone 1 (Gas) bzw.
- Seite 4 BESCHREIBUNG | DESCRIPTION 2 Description 2 Beschreibung Der Strömungsmesser FC50-dbEX dient zur punktu- Flow Meter FC50-dbEX is designed to detect the ellen Erfassung der Strömungsgeschwindigkeit von punctual flow speed of air, water and oil. Important Luft, Wasser und Öl. Die folgenden Gerätemerkmale...
- Seite 5 Flow Meter | FC50-dbEX BESCHREIBUNG | DESCRIPTION Gewindeanschluss Einsteckanschluss Screw-in type process connection Plug-in type process connection SW 27 SW 27 Arretierungsnut DIN 3852 Locking slot Form A Überwurfmutter 3/4“ Cap nut 3/4“ Ø17,5 Ø18 G1/2“A NPT1/2“-14 Ø18 SW 30...
- Seite 6 Strömungsmesser | FC50-dbEX BESCHREIBUNG | DESCRIPTION Sensoradapter TP-… / Sensor adapter TP-… : Arretierstift retention pin Typ/Type ød TP-01 … 1/2" TP-02 … 3/4" TP-03 … 1" TP-04 … 11/4" TP-05 … 11/2" TP-06 … 2" Edelstahl 1.4571/stainless steel 1.4571/AISI 316 Ti...
- Seite 7 Flow Meter | FC50-dbEX TECHNISCHE DATEN | TECHNICAL DATA 3 Technische Daten 3 Technical Data Funktionsbereich (maximal, siehe Kapitel 8): Operating range (maximum, see chapter 8): Wasser/Öl 0 … 4 m/s Water/oil 0 … 4 m/s (13.12 fps) Luft 0 … 100 m/s 0 …...
- Seite 8 While installing or removing the flow meter please stellen, dass das Rohrsystem nicht unter Druck steht. make sure that the pipe system is unpressurized. 1 Überprüfen, ob der einzubauende FC50-dbEX für 1 Check that the flow meter is suitable for the fluid. das Strömungsmedium ausgelegt ist.
- Seite 9 Flow Meter | FC50-dbEX MECHANISCHER EINBAU | MECHANICAL INSTALLATION • Der Strömungsmesser erfasst punktuell die • The flow meter punctually detects the velocity at Geschwindigkeit an den Fühlerspitzen. Der the sensor tips. The installation location must be Einbauort ist so zu wählen, dass reproduzierbare selected so that the flow conditions are repeatable.
- Seite 10 Strömungsmesser | FC50-dbEX MECHANISCHER EINBAU | MECHANICAL INSTALLATION • Einschraubvariante: • screw-in type: Den Strömungsmesser mit entsprechendem When tightening the flow meter please use the flats Dichtungsmaterial in das vorgesehene Rohrfitting provided (SW 27) and do not turn or apply torque to the housing.
- Seite 11 Flow Meter | FC50-dbEX MECHANISCHER EINBAU | MECHANICAL INSTALLATION Sensoradapter TP-… / Sensor adapter TP-…: Exakte Positionierung des Sensors ist sichergestellt (Arretierungsstift/-Nut) Correct position of the sensor is ensured (retention pin/locking slot) ød Überwurfmutter G3/4" cap nut G3/4" Dichtung: O-Ring 15,3 x 2,2 mm in Anlehnung an DIN ISO 6149 sealing: O-ring 15.3 x 2.2 mm/.602 x .0866 in.
- Seite 12 Strömungsmesser | FC50-dbEX MECHANISCHER EINBAU | MECHANICAL INSTALLATION • Einschiebevariante: • push-in type: Die beiden Messfühler (S) müssen im eingebauten The two sensors (S) on the flow meter must be Zustand nebeneinander im Strömungsmedium liegen. aligned side by side directly across the direction Dies ist der Fall, wenn die Schlüsselansatzflächen...
- Seite 13 Flow Meter | FC50-dbEX MECHANISCHER EINBAU | MECHANICAL INSTALLATION Sicherungsset 01 – Best. Nr. 0Z122Z000204 Locking set 01 – 0Z122Z000204 1 Kette 4 x 32 DIN 5685 (ca. 1 m) 1 chain 4 x 32 DIN 5685 (approx. 1 m)
- Seite 14 Strömungsmesser | FC50-dbEX ANSCHLIESSEN | ELECTRICAL CONNECTION 5 Anschließen 5 Electrical connection Achtung! Caution! Überprüfen, ob die Versorgungsspannung mit der Check that the supply voltage corresponds with the Nennspannung des Strömungsmessers übereinstimmt. voltage rating shown on the system. 1 Verbindung mit dem Kabel entsprechend dem 1 Connect the cable according to the connection Anschlussbild (siehe Fig.
- Seite 15 6a Display and operation (FC50-dbEX...MIN/MAX) (FC50-dbEX...MIN/MAX) Als Anzeige besitzt der FC50-dbEX einen The FC50-dbEX has an LED bar with 10 LEDs which 10-fach LED-Balken, über den die aktuelle shows the actual flow speed. The operating range is Strömungsgeschwindigkeit dargestellt wird. Dabei split into 10 equal parts.
- Seite 16 Strömungsmesser | FC50-dbEX ANZEIGE UND BEDIENUNG | DISPLAY AND OPERATION MIN-Version: Strömung im erlaubten Bereich MIN-version: Flow inside the admissible range = grün/green = orange/orange MIN-Version: Strömung außerhalb des erlaubten Bereichs MIN-version: Flow outside the admissible range = rot/red = rot blinkend/red blinking MAX-Version: Strömung im erlaubten Bereich...
- Seite 17 Flow Meter | FC50-dbEX EINSTELLUNG | SET TING 7 Schaltpunkteinstellung 7 Setting of the switching point (FC50-dbEX...MIN/MAX) (FC50-dbEX...MIN/MAX) Der Schaltpunkt kann mittels der Tasten The switching point can be set by the keys Schritten von 10 % des Funktionsbereichs verstellt in steps of 10 % of the operating range.
- Seite 18 Strömungsmesser | FC50-dbEX WARTUNG | MAINTENANCE 9 Tastensperre 9 Keylock Durch Drücken der Taste für mindestens fünf The keyboard can be locked by pressing for at Sekunden kann die Tastatur gesperrt warden. Durch least five seconds. If the key is pressed again for erneutes Drücken der...
- Seite 19 Flow Meter | FC50-dbEX STÖRUNGEN | DIFFICULTIES 11 Störungen beseitigen 11 Operating di culties Störung: Problem: Schwankender Messwert. Unsteady measuring value. Beseitigung: Solution: • Bei flüssigen Medien Blasenbildung vermeiden. • If the fluid is liquid avoid bubbles in the fluid.
