Strömungsmesser | FC 01
2 .1 .3 .2 Einbauort in der Rohrleitung bei gasförmigen Medien
Bei gasförmigen Medien ist die Einbaulage beliebig, jedoch wie im Bild 8 gezeigt, auf ausreichenden
Abstand zu Querschnittsänderungen und Rohrkrümmungen achten.
2 .1 .3 .3 Art der Abdichtung
Geeignetes Gewindedichtmittel verwenden, z: B. Hanf, Teflonband, Dichtungskleber
Das Rohrsystem unter Druck setzen und auf Leckagen überprüfen.

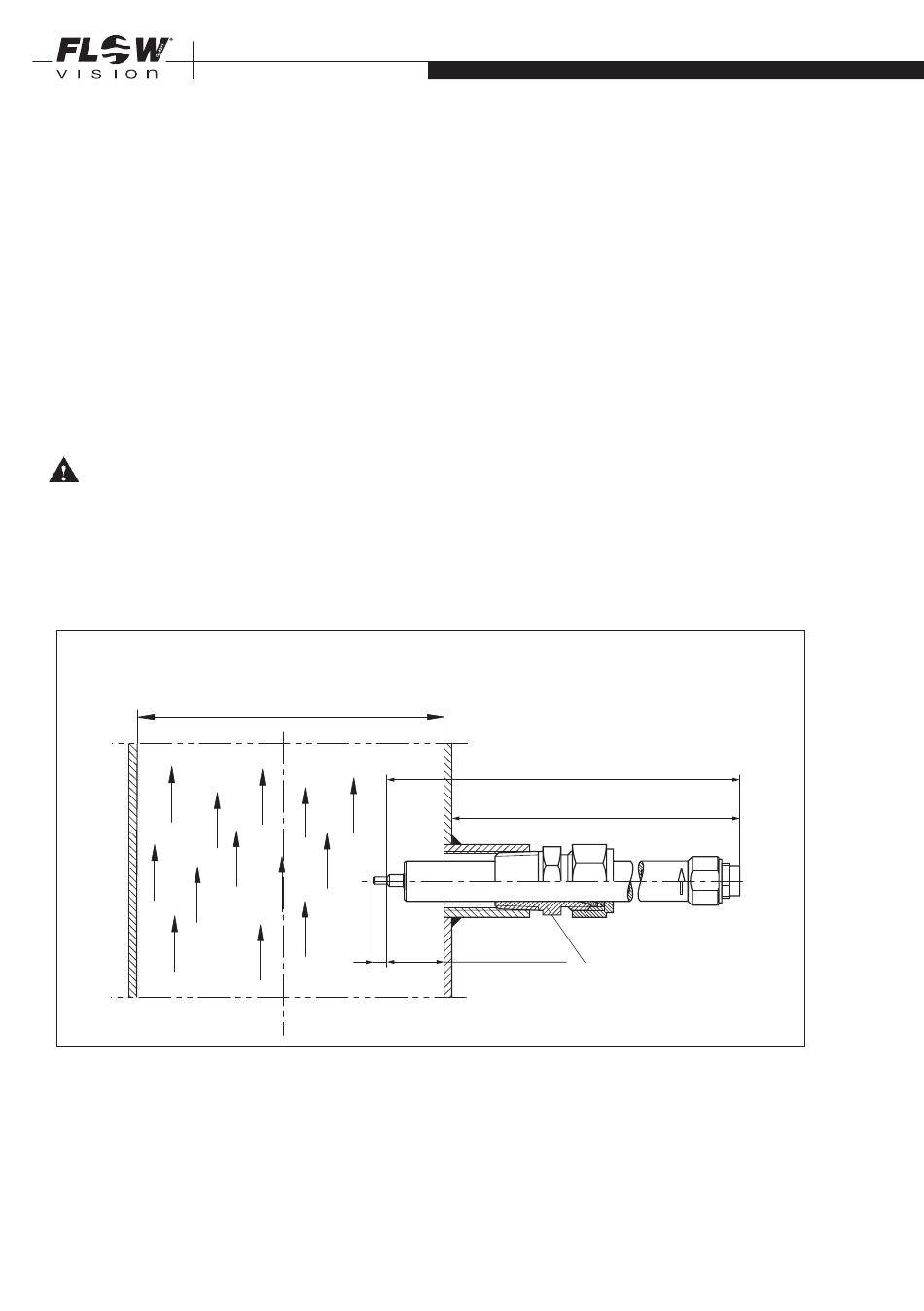

2 .1 .4 Montagehinweise CSF-01 Messkopf
Achtung!
Die beiden Messfühler (M) müssen im eingebauten Zustand nebeneinander im Strömungs-
medium liegen. Dies ist der Fall, wenn die Schlüsselansatzflächen (S) parallel zur Rohrleitung
(Strömungsrichtung) stehen.
Der Pfeil auf dem Gehäuse muss in Strömungsrichtung zeigen.
Der Absatz der Messfühler (7 mm ab Spitze gemessen) muss sich an der Position 1/8 vom
Innendurchmesser øi befinden .
øi (Rohrinnendurchmesser)
20
INSTALLATION
x = 204,5 mm - 1/8 vom øi - Wandstärke
204,5 (CSF...L43...)
7
1/8 vom øi
x
Verschraubung
Bild 9
