2 .2 .2 Montagehinweise
Der Messkopf kann in beliebiger radialer Lage eingebaut werden. Kann auch schräg (max. ±25°)
angeströmt werden.
2 .2 .2 .1 Einbauort in der Rohrleitung
– Messkopf nur in gerade Leitungen einbauen und ausreichend Abstand (min. 1 m) zu
Querschnittsänderungen und Rohrbögen einhalten.
– Der Flügelradaufnehmer soll in dem gegen Schrägströmung unempfindlichen Bereich (Bild 15)
ausgerichtet sein. Dies ist der Fall, wenn die Schlüsselansatzflächen (S) parallel zur Rohrleitung
(Strömungsrichtung) stehen.
FC 01 | Strömungsmesser
INSTALLATION

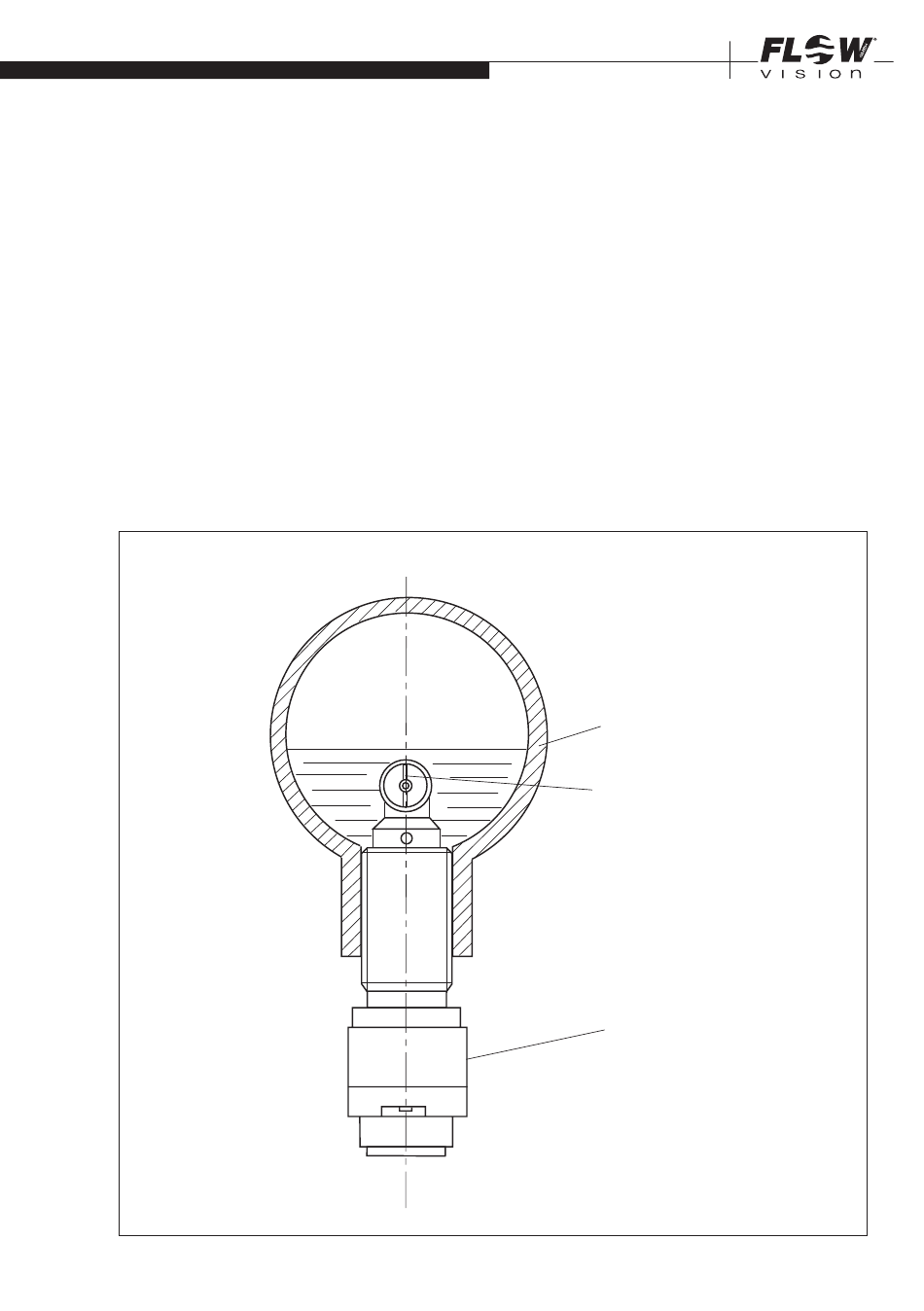

Rohr
Flügelrad-
messwertaufnehmer
S
Bild 14
25
