2 .1 .4 .1 Einbauort und Beruhigungsstrecken (siehe 2.1.3.1 und 2.1.3.2)

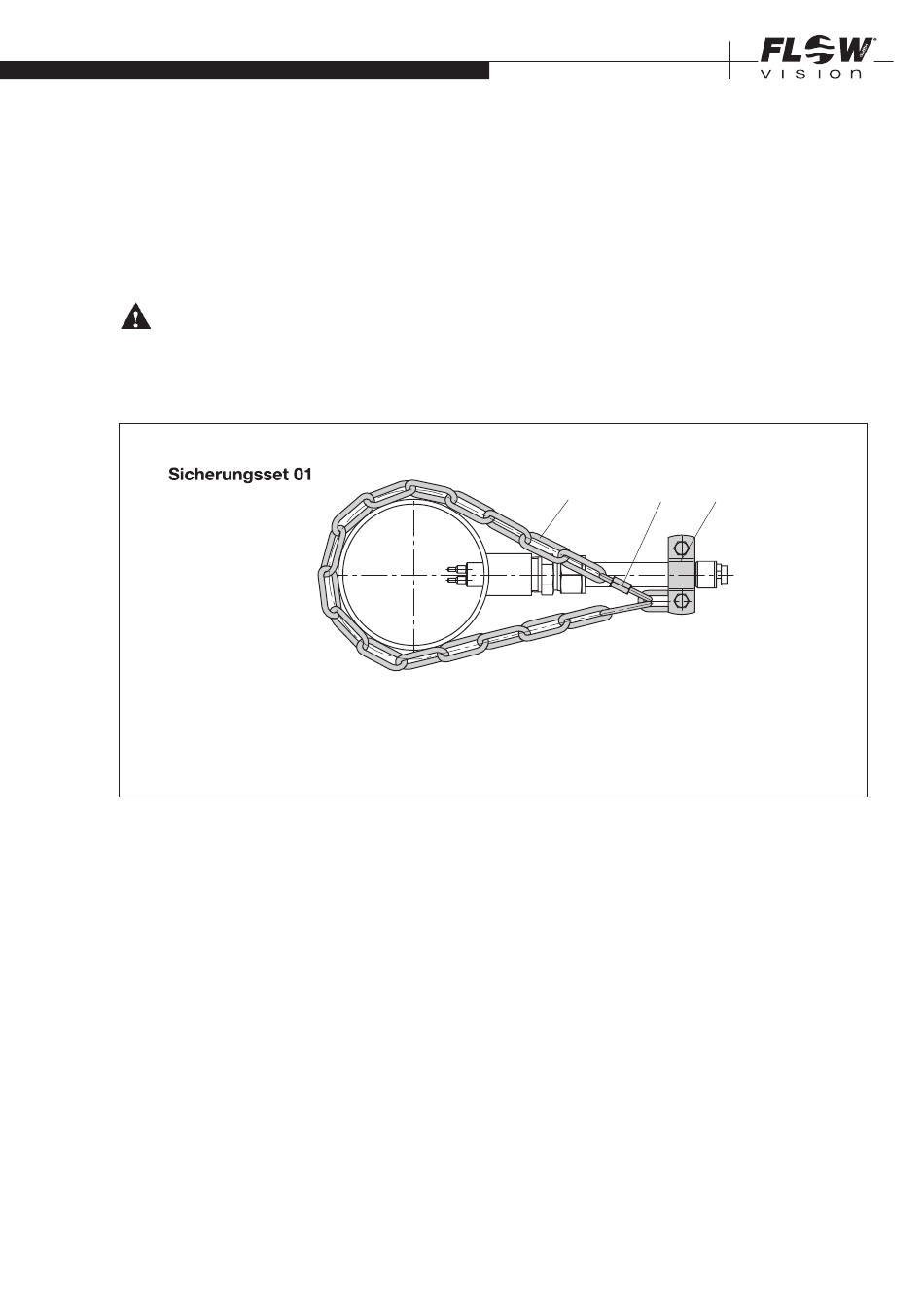

– Messkopf mit Sicherungsset, wie folgt, befestigen (Bild 10):
- Erstes Glied der Kette (1) zwischen die Schelle (3) spannen. (Anzugsdrehmoment 10 Nm)
- Schraubglied (2) in das Kettenglied einhängen und mit der straffen Kette verschließen.
Achtung!
Sicherungsset auf Festigkeit überprüfen!
Die Sicherungskette muss straff montiert werden .
1 Kette 4 x 32 DIN 5685 (ca. 1 m)
2 Schraubglied (Schnellverschluss) NG 5
3 Schelle mit Schrauben und Muttern DN15 nach DIN 11850
(Anzugsdrehmoment 10 Nm)
FC 01 | Strömungsmesser
INSTALLATION
1 2 3
Bild 10
