Strömungsmesser | FC 01

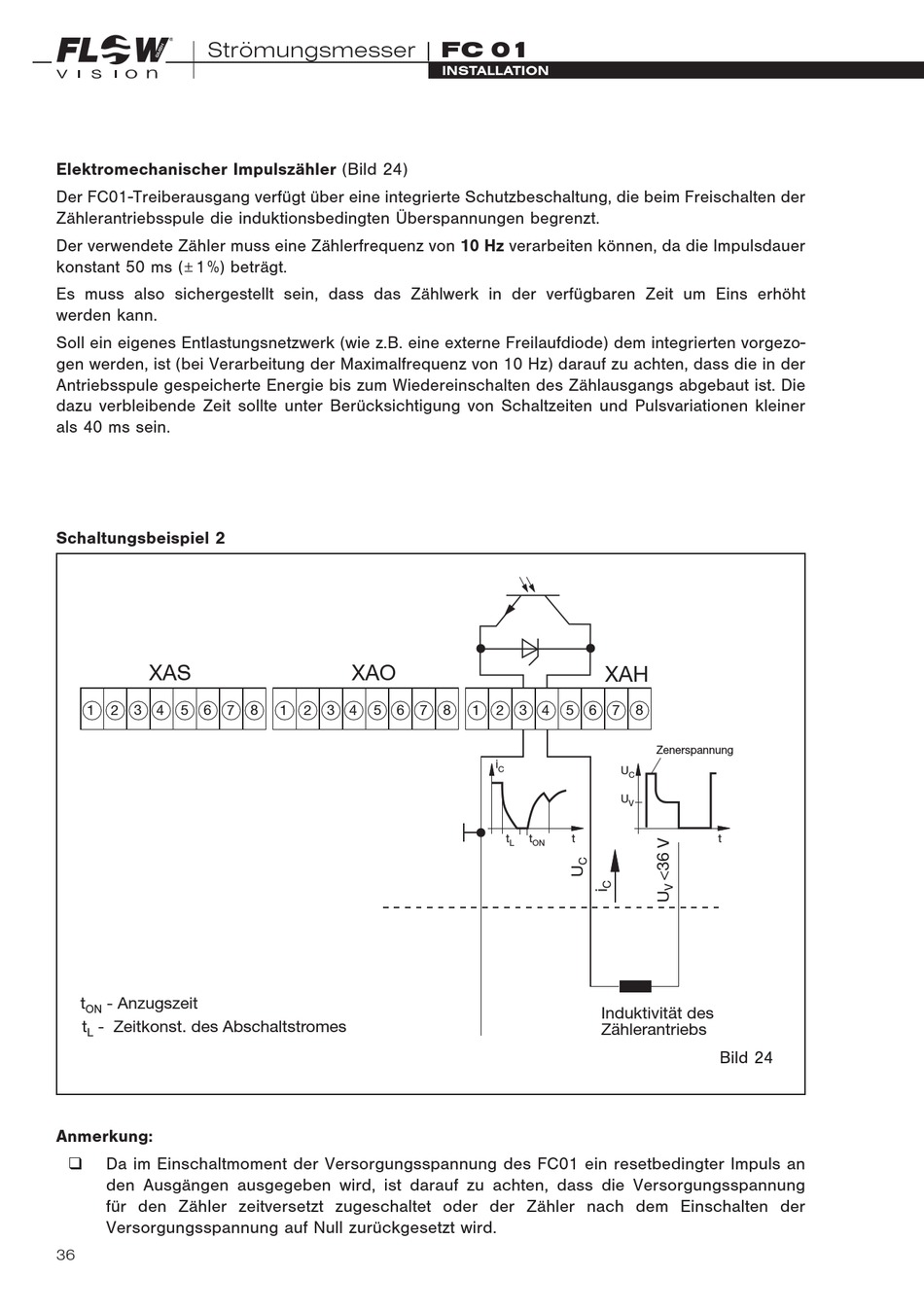

Elektromechanischer Impulszähler (Bild 24)
Der FC01-Treiberausgang verfügt über eine integrierte Schutzbeschaltung, die beim Frei schalten der
Zählerantriebsspule die induktionsbedingten Überspannungen begrenzt.
Der verwendete Zähler muss eine Zählerfrequenz von 10 Hz verarbeiten können, da die Impuls dauer
konstant 50 ms (± 1%) beträgt.
Es muss also sichergestellt sein, dass das Zählwerk in der verfügbaren Zeit um Eins erhöht
werden kann.
Soll ein eigenes Entlastungsnetzwerk (wie z.B. eine externe Freilaufdiode) dem integrierten vorgezo-
gen werden, ist (bei Verarbeitung der Maximalfrequenz von 10 Hz) darauf zu achten, dass die in der
Antriebsspule gespeicherte Energie bis zum Wiedereinschalten des Zählausgangs abgebaut ist. Die
dazu verbleibende Zeit sollte unter Berücksichtigung von Schaltzeiten und Pulsvariationen kleiner
als 40 ms sein.
Schaltungsbeispiel 2
XAS
1
2
3
4
5
6
7
t
- Anzugszeit
ON
t
- Zeitkonst. des Abschaltstromes
L
Anmerkung:
q
Da im Einschaltmoment der Versorgungsspannung des FC01 ein resetbedingter Impuls an
den Ausgängen ausgegeben wird, ist darauf zu achten, dass die Versorgungs spannung
für den Zähler zeitversetzt zugeschaltet oder der Zähler nach dem Einschalten der
Versorgungsspannung auf Null zurückgesetzt wird.
36
XAO
8
1
2
3
4
5
6
7
INSTALLATION
XAH
8
1
2
3
4
5
6
7
i
C
t
t
t
L
ON
Induktivität des
Zählerantriebs
8
Zenerspannung
U
C
U
V
t
Bild 24
