Strömungsmesser | FC 01
INBETRIEBNAHME UND HAUPTMENÜ

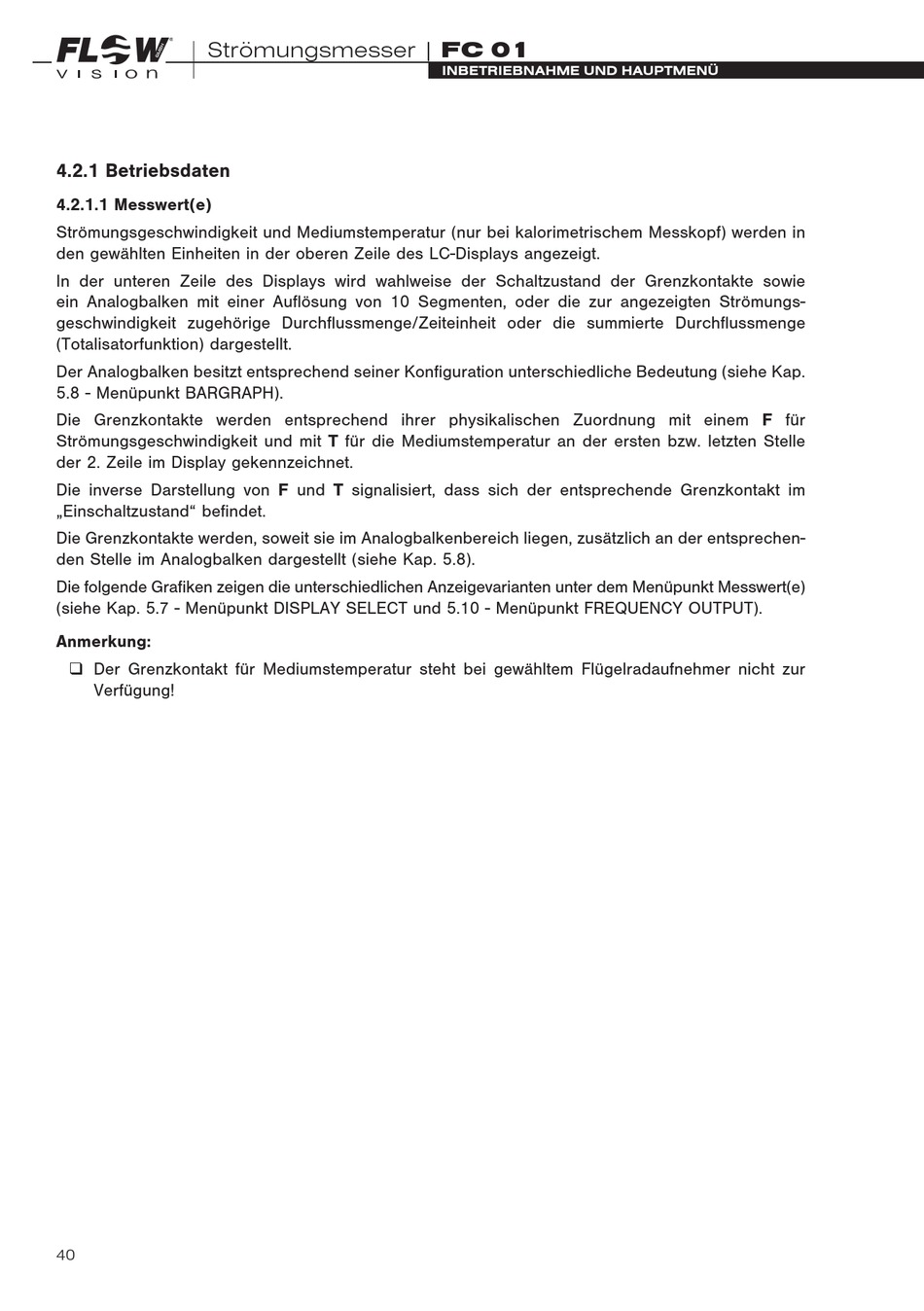

4 .2 .1 Betriebsdaten
4 .2 .1 .1 Messwert(e)
Strömungsgeschwindigkeit und Mediumstemperatur (nur bei kalorimetrischem Messkopf) werden in
den gewählten Einheiten in der oberen Zeile des LC-Displays angezeigt.
In der unteren Zeile des Displays wird wahlweise der Schaltzustand der Grenzkontakte sowie
ein Analogbalken mit einer Auflösung von 10 Segmenten, oder die zur angezeigten Strömungs-
geschwindigkeit zugehörige Durchflussmenge/Zeiteinheit oder die summierte Durchflussmenge
(Totalisatorfunktion) dargestellt.
Der Analogbalken besitzt entsprechend seiner Konfiguration unterschiedliche Bedeutung (siehe Kap.
5.8 - Menüpunkt BARGRAPH).
Die Grenzkontakte werden entsprechend ihrer physikalischen Zuordnung mit einem F für
Strömungsgeschwindigkeit und mit T für die Mediumstemperatur an der ersten bzw. letzten Stelle
der 2. Zeile im Display gekennzeichnet.
Die inverse Darstellung von F und T signalisiert, dass sich der entsprechende Grenzkontakt im
„Einschaltzustand" befindet.
Die Grenzkontakte werden, soweit sie im Analogbalkenbereich liegen, zusätzlich an der entsprechen-
den Stelle im Analogbalken dargestellt (siehe Kap. 5.8).
Die folgende Grafiken zeigen die unterschiedlichen Anzeigevarianten unter dem Menüpunkt Messwert(e)
(siehe Kap. 5.7 - Menüpunkt DISPLAY SELECT und 5.10 - Menüpunkt FREQUENCY OUTPUT).
Anmerkung:
q Der Grenzkontakt für Mediumstemperatur steht bei gewähltem Flügelradaufnehmer nicht zur
Verfügung!
40
