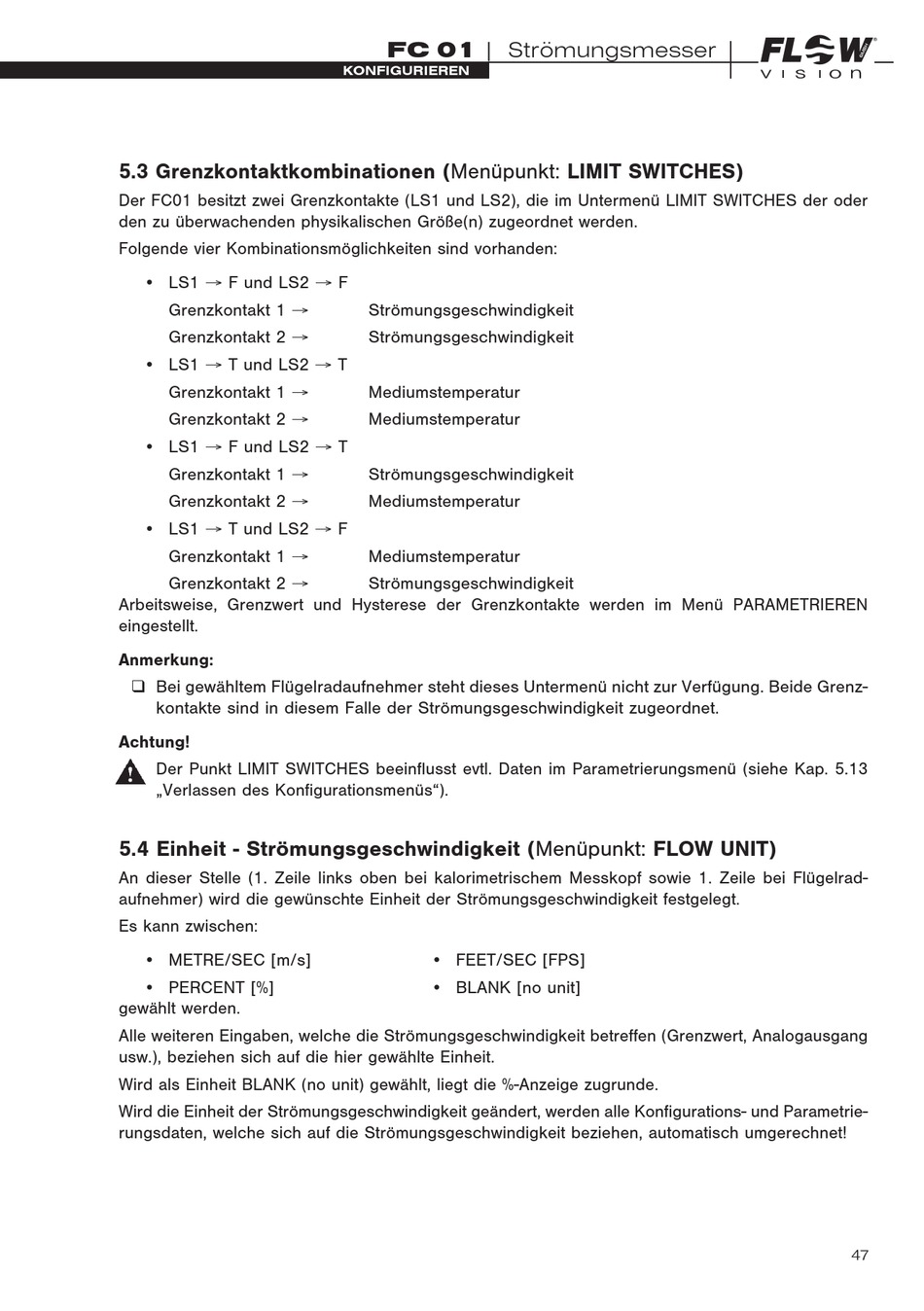

5 .3 Grenzkontaktkombinationen (Menüpunkt: LIMIT SWITCHES)
Der FC01 besitzt zwei Grenzkontakte (LS1 und LS2), die im Untermenü LIMIT SWITCHES der oder
den zu überwachenden physikalischen Größe(n) zugeordnet werden.
Folgende vier Kombinationsmöglichkeiten sind vorhanden:
• LS1 → F und LS2 → F
Grenzkontakt 1 →
Grenzkontakt 2 →
• LS1 → T und LS2 → T
Grenzkontakt 1 →
Grenzkontakt 2 →
• LS1 → F und LS2 → T
Grenzkontakt 1 →
Grenzkontakt 2 →
• LS1 → T und LS2 → F
Grenzkontakt 1 →
Grenzkontakt 2 →
Arbeitsweise, Grenzwert und Hysterese der Grenzkontakte werden im Menü PARAMETRIEREN
eingestellt.
Anmerkung:
q Bei gewähltem Flügelradaufnehmer steht dieses Untermenü nicht zur Verfügung. Beide Grenz-
kontakte sind in diesem Falle der Strömungsgeschwindigkeit zugeordnet.
Achtung!
Der Punkt LIMIT SWITCHES beeinflusst evtl. Daten im Parametrierungsmenü (siehe Kap. 5.13
„Verlassen des Konfigurationsmenüs").
5 .4 Einheit - Strömungsgeschwindigkeit (Menüpunkt: FLOW UNIT)
An dieser Stelle (1. Zeile links oben bei kalorimetrischem Messkopf sowie 1. Zeile bei Flügelrad-
aufnehmer) wird die gewünschte Einheit der Strömungsgeschwindigkeit festgelegt.
Es kann zwischen:
• METRE/SEC [m/s]
• PERCENT [%]
gewählt werden.
Alle weiteren Eingaben, welche die Strömungsgeschwindigkeit betreffen (Grenzwert, Analog ausgang
usw.), beziehen sich auf die hier gewählte Einheit.
Wird als Einheit BLANK (no unit) gewählt, liegt die %-Anzeige zugrunde.
Wird die Einheit der Strömungsgeschwindigkeit geändert, werden alle Konfigurations- und Para me trie-
rungsdaten, welche sich auf die Strömungsgeschwindigkeit beziehen, automatisch umgerechnet!
FC 01 | Strömungsmesser
KONFIGURIEREN
Strömungsgeschwindigkeit
Strömungsgeschwindigkeit
Mediumstemperatur
Mediumstemperatur
Strömungsgeschwindigkeit
Mediumstemperatur
Mediumstemperatur
Strömungsgeschwindigkeit
• FEET/SEC [FPS]
• BLANK [no unit]
47
