14
DIE ACP BACnet INSTALLIEREN

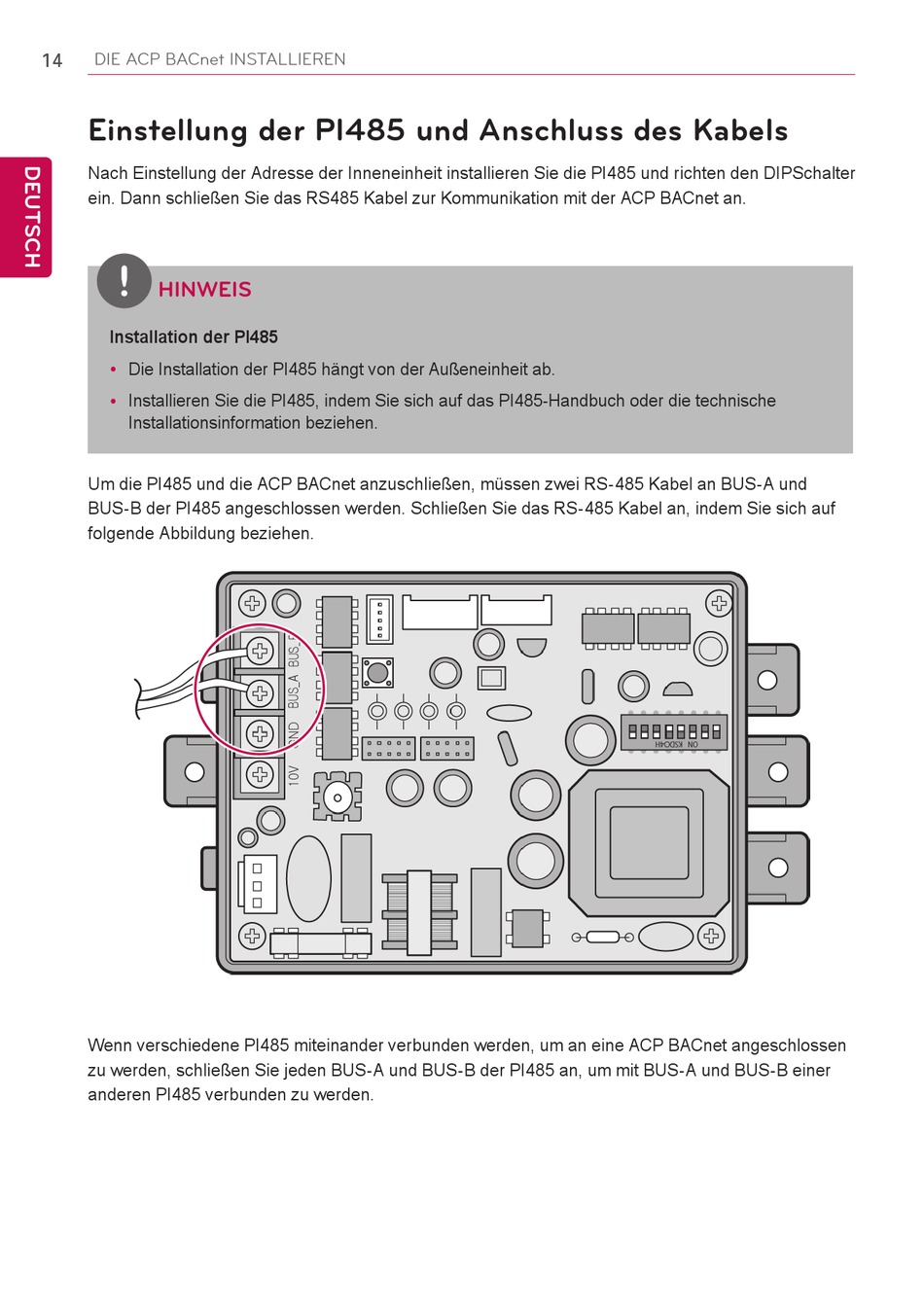

Einstellung der PI485 und Anschluss des Kabels
Nach Einstellung der Adresse der Inneneinheit installieren Sie die PI485 und richten den DIPSchalter
ein. Dann schließen Sie das RS485 Kabel zur Kommunikation mit der ACP BACnet an.
HINWEIS
Installation der PI485
Die Installation der PI485 hängt von der Außeneinheit ab.
y
Installieren Sie die PI485, indem Sie sich auf das PI485-Handbuch oder die technische
y
Installationsinformation beziehen.
Um die PI485 und die ACP BACnet anzuschließen, müssen zwei RS-485 Kabel an BUS-A und
BUS-B der PI485 angeschlossen werden. Schließen Sie das RS-485 Kabel an, indem Sie sich auf
folgende Abbildung beziehen.
Wenn verschiedene PI485 miteinander verbunden werden, um an eine ACP BACnet angeschlossen
zu werden, schließen Sie jeden BUS-A und BUS-B der PI485 an, um mit BUS-A und BUS-B einer
anderen PI485 verbunden zu werden.
