FC 021
S-DIAS ZÄHLER EINGANGSMODUL
Das Messergebnis (Anzahl der gemessenen Pulse) wird im Zählwertregister des Kanals als
32-Bit-Wert
zur
Referenzzählerregister. Das Ergebnis der Periodendauer- bzw. Frequenzmessung lässt
sich aus der Differenz zwischen aktuellem Zählerwert und letztem Zählerwert sowie der
Differenz zwischen aktuellem Referenzzählerwert und letztem Referenzzählerwert
berechnen. Die Torzeit ergibt sich aus dem zeitlichen Abstand des Auslesens zweier
Messwerte. Der zum Messkanal zugehörige gespeicherte Referenzzählerwert wird während
des Auslesens gelatched, wodurch konsistente Daten gewährleistet sind. Das zeitliche
Jittern des Auslesezeitpunktes bewirkt somit keine Messwertverfälschungen.
6.4
Universalzähler (Pulszähler)
Im Kanalkonfigurationsregister wird der Zählermodus (Defaulteinstellung) und im Zähler-
Konfigurationsregister der externe Takt selektiert. Je nach Anwendung kann der Zähler als
Inkrement- oder Dekrementzähler konfiguriert werden. Er kann auf einen vorgegebenen
Ladewert gesetzt werden, von dem bei gestartetem Zähler unmittelbar nach oben oder
unter weitergezählt wird. Durch Enable ist Starten oder Stoppen jederzeit möglich.
Der konfigurierbare Vorteiler ermöglicht, den Zähler bei jedem n-ten Puls zu inkrementieren
bzw. zu dekrementieren (n = 1 ... 65535; 0 entspricht 65536). Der Referenzzähler ist
ebenfalls mit einem konfigurierbaren Vorteiler ausgestattet, wobei zu berücksichtigen ist,
dass sich die Einstellung des Vorteilerfaktors auf die Referenzzählerregister aller Kanäle
auswirkt.
Zur exakten Synchronisation der ausgelesenen Zählerwerte mehrerer Kanäle können die
Latches der Zähler und Referenzzähler aller Kanäle auf Hold umgeschaltet werden (siehe
Register 16#F7). Dadurch wird verhindert, dass sich Zählerstände der verschiedenen
Kanäle während des Auslesens verändern. Nach dem Auslesen der benötigten Daten
werden die Latches wieder enabled.
6.5

Inkrementalgeber-Funktion

6.5.1
Vorwärtszählen

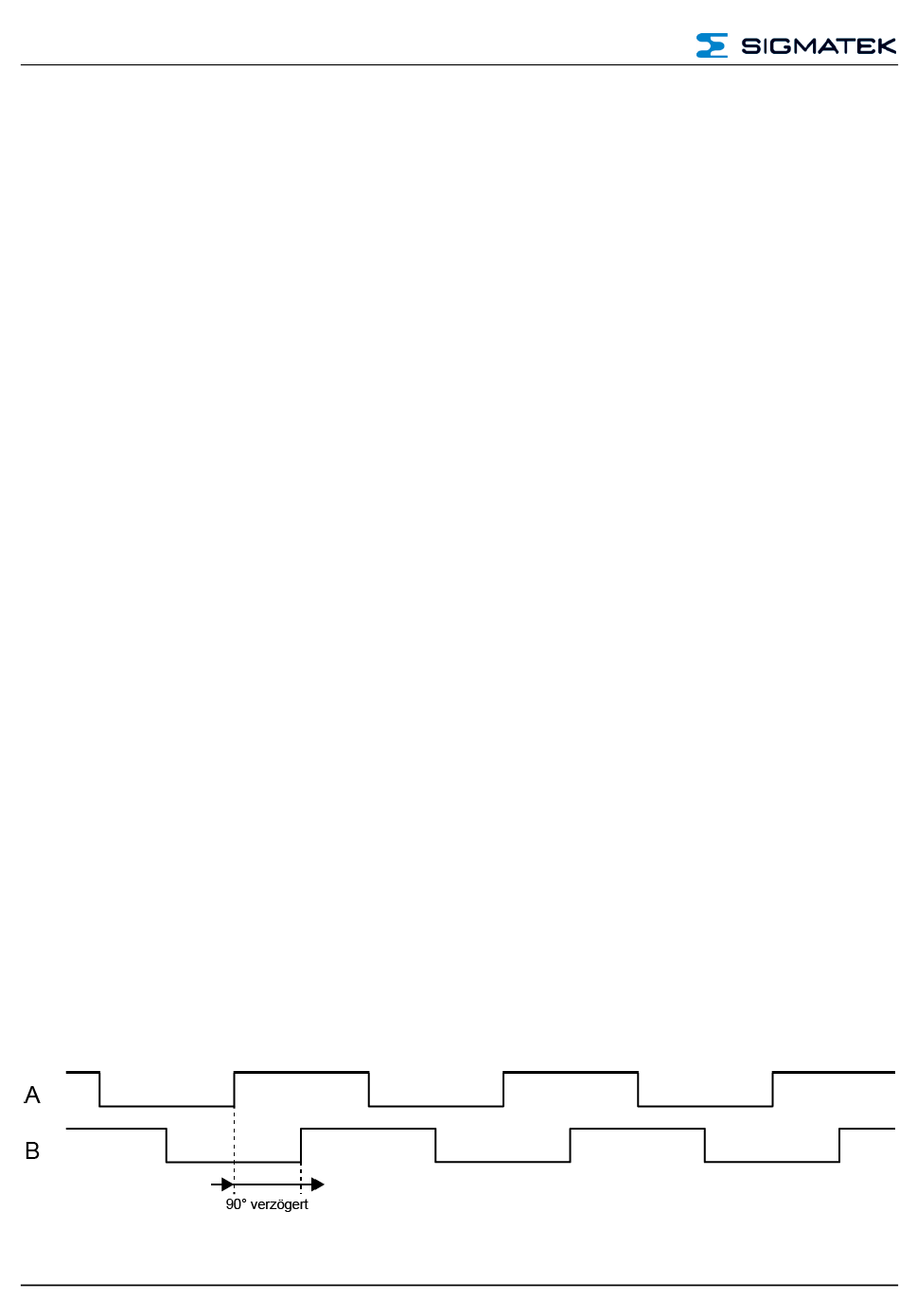

Ist Eingang B verzögert, dann zählen die Zähler (Periodenzähler Latch und
Inkrementalgeberzähler) hoch.
Seite 20
Verfügung
gestellt
und
der
zugehörige
Referenzzählerwert
11.02.2020
