VOR DER INSTALLATION

Teile

Vergewissern Sie sich, dass sich folgende Teile in der Ver-
packung befinden:
2
3
1
8
7

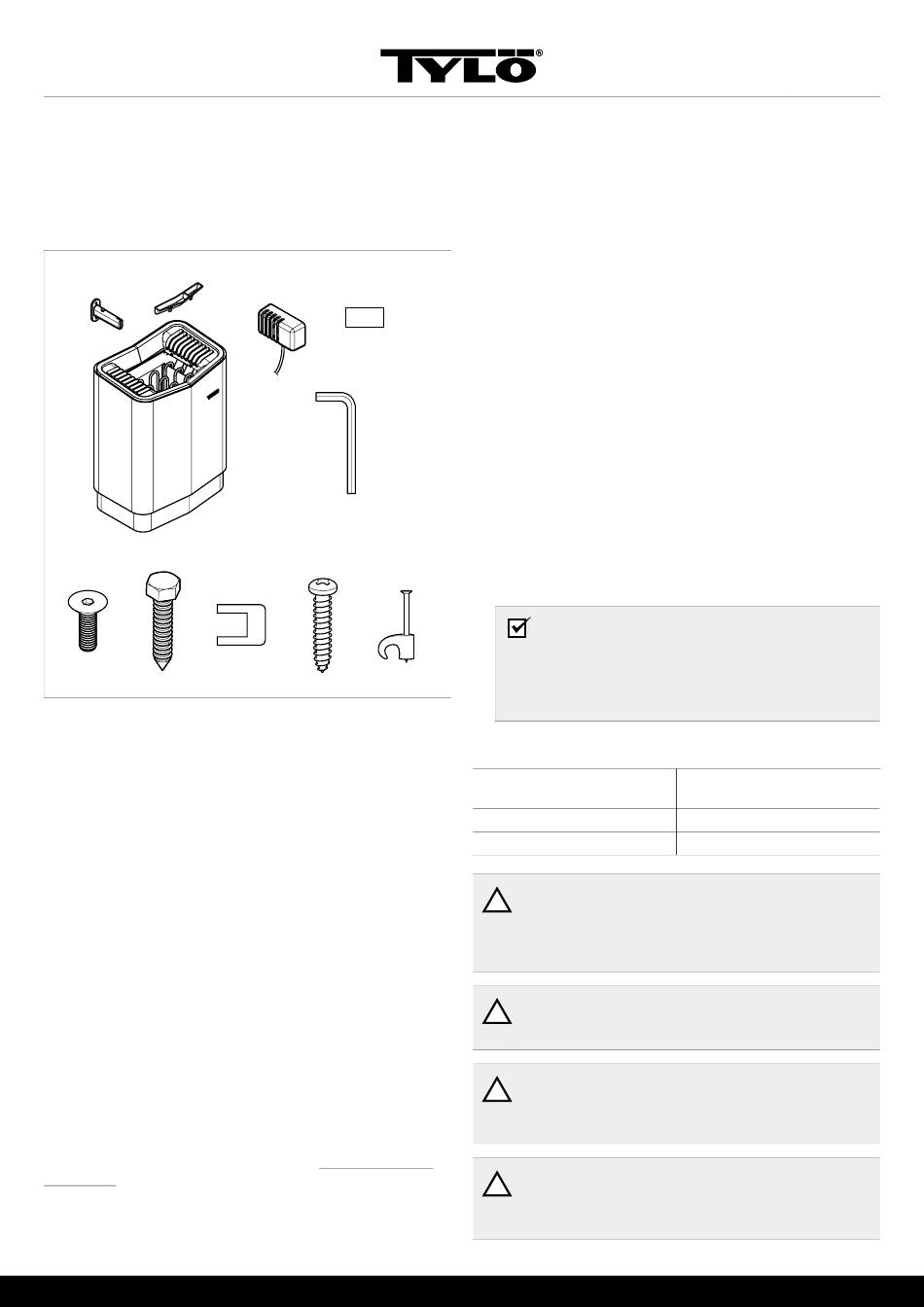

Abb. 1: Teile des Saunaofens
1. Saunaofen
2. Kräuterschale/Luftbefeuchter
3. Halterungen x 4 Stck.
4. Sensor/Temperaturschutz C-P, Kabellänge 4 m
5. Kontrollgerät
6. Warnaufkleber in zehn Sprachen
7. Inbusschlüssel 3 mm
8. Sicherungsschrauben x 2 Stck.
9. Halterungsschrauben x 8 Stck.
10. Überbrückungsblech x 3 Stck.
11. Schraube RXS/A2 PHIL B6X25 x 2 Stck.
12. Klemmen TC (5-7) x 10 Stck.
Wenden Sie sich an Ihren Händler, wenn ein Teil fehlt.
Folgende Kontrollgeräte sind kompatibel mit Sense Plus: CC10,
CC50, CC300, EC50 und h1.
Im Lieferumfang von Sense MPE ist das Kontrollgerät CC10 ent-
halten.
Das Kabel zwischen Ofen und Kontrollgerät muss vom folgenden
Typ sein: abgeschirmtes Kabel (LiYCY 8X0, 25 mm²).

Anforderungen an die Installation

Für ausführlichere Anweisungen für den Bau einer Saunakabi-
ne/Lüftung u. ä. gehen Sie zur Internetseite: http://www.tylö.se/
byggabastu und laden Sie folgendes Dokument herunter: „Hur du
bygger bastu.pdf" [„Wie man eine Sauna baut"].
4
5
6
10
11
9
Damit der Saunaofen sicher verwendet werden kann, müssen fol-
gende Anforderungen erfüllt sein:
• Die Saunakabine muss die Anforderungen an Deckenhöhe
und Maße erfüllen, gemäß: „Hur du bygger bastu.pdf" [„Wie
man eine Sauna baut"].
• Die Saunakabine muss die Anforderungen an Dämmung und
Material erfüllen, gemäß: „Hur du bygger bastu.pdf" [„Wie
man eine Sauna baut"].
• Kabel (EKK) oder Kabelrohre zum Anschluss des Ofens wer-
den außen auf der Wärmedämmung verlegt.
• Die Kabel müssen korrekt verlegt sein (siehe Abschnitt An-
schluss/Schaltplan, Seite 7).
• Die Dimensionen von Sicherung (A) und Kabel (mm²) müs-
sen für den Saunaofen geeignet sein (siehe Abschnitt An-
schluss/Schaltplan, Seite 7).
• Die Lüftung der Sauna muss entsprechend den Anweisungen
dieser Anleitung ausgeführt werden (siehe Abschnitt Position
des Zuluftventils, Seite 3, Abschnitt Position des Ab-
luftventils, Seite 3).
• Die Position von Saunaofen, Kontrollgerät und Sensor muss
den Anweisungen in diesem Handbuch entsprechen.
• Die Leistung des Ofens (kW) muss an das Volumen der Sau-
na (m³) angepasst sein (siehe Tabelle 1, Seite 1). Das
Mindestvolumen darf nicht unterschritten werden, das Höchst-
volumen darf nicht überschritten werden.
BEACHTEN SIE: Eine gemauerte Steinwand ohne
Wärmedämmung verlängert die Vorwärmzeit. Jeder
Quadratmeter verputzte Decken- oder Wandfläche
entspricht einer Erhöhung des Saunavolumens um
1,2-2 m³.
Tabelle 1: Leistung und Saunavolumen
Leistung kW
6,6
8
GEFAHR! Falsche Lüftung oder falsche Positi-
!
on des Ofens können unter bestimmten Umstän-
den Trockendestillation verursachen und sind ein
Brandrisiko!
GEFAHR! Unzureichende Dämmung der Saunakabi-
!
ne kann mit Brandgefahr verbunden sein!
GEFAHR! Die Verwendung von falschem Material
!
wie z. B. Spanplatten, Gips usw. kann mit Brandge-
fahr verbunden sein!
GEFAHR! Der Saunaofen muss von einem zugelas-
!
senen Elektriker entsprechend den geltenden Vor-
schriften angeschlossen werden!
Saunavolumen mind./max.
m³
4-8
6-12
