4.1 Installation
￭￭￭￭￭￭￭￭
106
6.1820.020
6

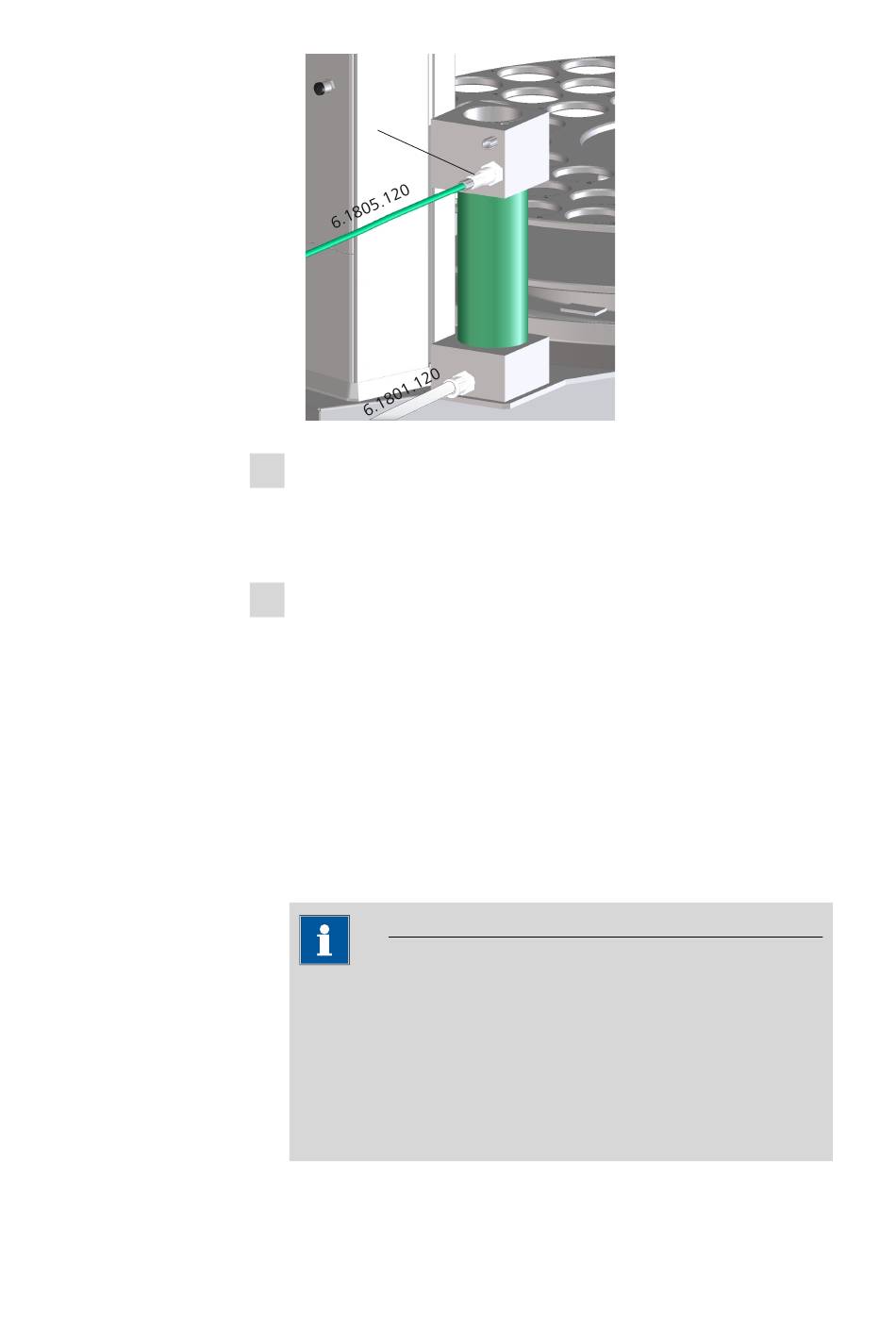

6 Den grünen FEP-Schlauch 6.1805.120 (1 m Länge) an die Verschrau-
bung anschliessen. Dies ist die Zuleitung der Waschstation. Das
andere Ende des Schlauches am Verteilerstück des Turmes 2
anschliessen.
7 Am unteren Schlauchanschluss der Waschstation einen PTFE-
Schlauch 6.1812.000 befestigen. Dies ist der Ablauf der Waschsta-
tion.
Den Schlauch auf eine geeignete Länge kürzen, so dass er an eine
￭
Peristaltikpumpe (772 Pump Unit) angeschlossen werden kann.
Die Überwurfmutter des unteren Schlauchanschlusses entfernen
￭
und über das Ende eines PTFE-Schlauches 6.1812.000 führen.
Eventuell müssen Sie nun das Schlauchende weiter machen, um
den Schlauch besser montieren zu können, siehe nachfolgende
Anmerkung.
Das Schlauchende über den Anschlussnippel des Verteilerstücks
￭
stülpen und mit der Überwurfmutter fixieren.
HINWEIS
Die Öffnung des Schlauches muss evtl. mit einem spitzen Gegen-
stand (z. B. einem Kreuzschraubenzieher) geweitet werden.
Mit einem Stück Sandpapier kann der Schlauch besser gehalten
werden.
Weiten Sie das Schlauchende erst, nachdem Sie die Überwurfmut-
ter über den Schlauch geführt haben.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
