7.1.2. Alphanumerisches LCD Display
Das SD700- Display verfügt über einen LCD- Bildschirm mit 4 Zeilen und 16 Zeichen pro Zeile
(16x4).Jede dieser Reihen hat verschiedene Funktionen.
Statuszeile: Erste Zeile.
Sie ist immer sichtbar und zeigt den Status
des SD700 (STR = START, STP = STOP etc.)
Sie zeigt zusätzlich den Ausgangsstrom und die
und die Ausgangsfrequenz an.
Sie ist nicht für den Benutzer nicht konfigurierbar
Monitorzeile 1: Zweite Zeile.
Sie ist immer sichtbar und ermöglicht die Auswahl
der Variablen der Monitoranzeigen und
ist für den Benutzer konfigurierbar.
Monitorzeile 2: Dritte Zeile.
Sie ist immer sichtbar und erlaubt die Auswahl
der Variablen der Monitoranzeigen und ist für
den Benutzer konfigurierbar.
Programmierzeile: Vierte Zeile.
Sie dient zur Ansicht und zur Eingabe der
verschiedenen Parameter, über die der SD700 verfügt.

7.1.3. Funktionstasten

Die Funktionstasten haben verschiedene Aufgaben und können einzeln oder kombiniert betätigt
werden:
60
BEDIENFELD
Die Stern-Taste ermöglicht den Zugriff zu den einzelnen Parametergruppen und
deren Untermenus. Bei Parametergruppen ohne Untermenus erfolgt der direkte
Zugriff auf die einzelnen Parameter.
Änderung von Parametern mit numerischen Werten :
&
&
Änderung der Parameter mit unterschiedlichen Modi:
&
&
Die "+" Taste ermöglicht das Navigieren durch die einzelnen
Parametergruppen bzw. deren Untermenus. Zusammen mit der "Stern"-Taste
werden die einzelnen Parameterwerte erhöht.
Die "-" Taste ermöglicht das Navigieren durch die einzelnen Parametergruppen
bzw. deren Untermenus. Zusammen mit der "Stern"-Taste werden die einzelnen
Parameterwerte gesenkt.

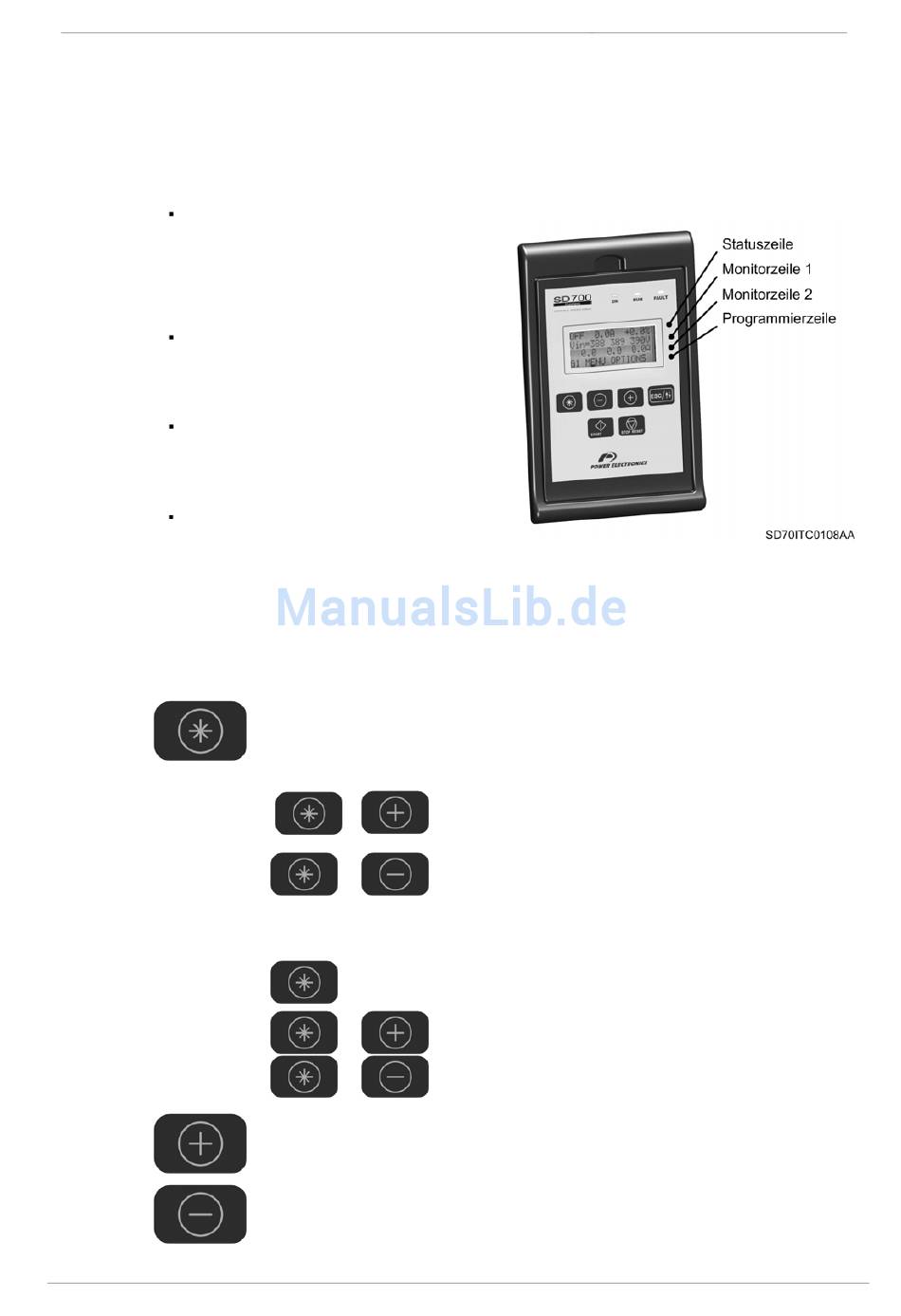

Abbildung 7.3 Display Zeilen
Gleichzeitig gedrückt erhöht sich der Wert.
Gleichzeitig gedrückt nimmt der Wert ab.
Durch Drücken der Stern-Taste erscheint eine
Kurzbeschreibung des gewählten Modus.
Gleichzeitig gedrückt ist es möglich, die
verschiedenen Modi in aufsteigender oder
absteigender Anordnung auszuwählen.
POWER ELECTRONICS
