4.5.2. Anschlußklemmen für den Bremswiderstand
Die Klemmen für den Bremswiderstand sind:
Klemmen
B1, B2
TH1, TH2
[1]
Die Klemmen TH1 und TH2 sind nur bei Widerständen verfügbar, wenn der Bremswiderstand mit einem
Temperatursensor ausgestattet wird.
Anmerkung: Es wird empfohlen, die Bremswiderstände mit Termistoranschluß zu verwenden. Dieser
Anschluß wird an einem der digitalen Eingänge angeschlossen. Dieser Eingang wird als Fehlereingang
konfiguriert.
4.5.3. Anschluß
Der Anschluß eines optionalen Bremswiderstands mit Temperatursensor erfolgt gemäß der
nachfolgenden Zeichnung:

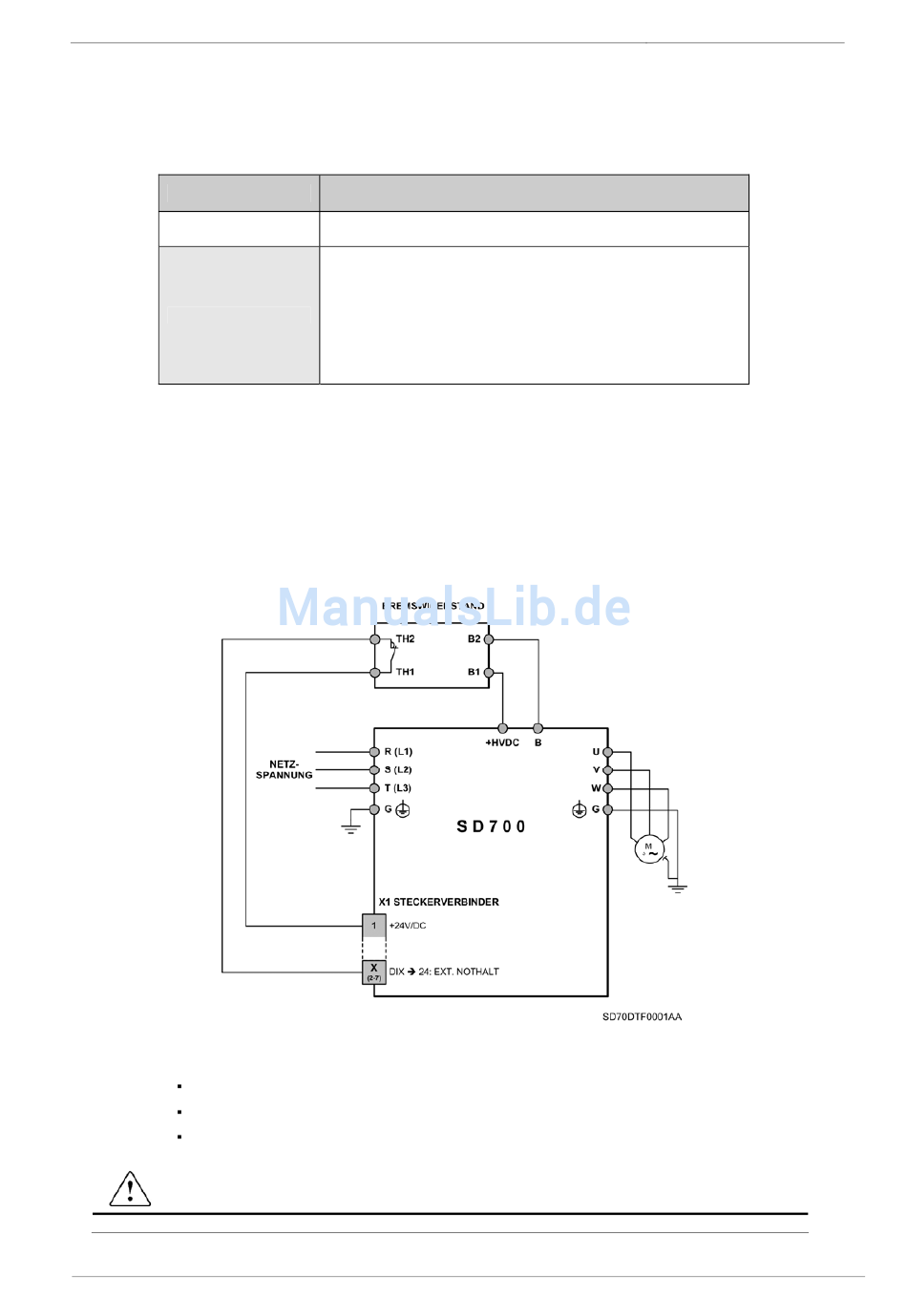

Zeichnung 4.8 Anschluß Bremswiderstand bei den Gehäusegrößen 1 und 2
Anmerkung:
Der Bremswiderstand wird nicht induktiv ausgelegt.
Für den Temperatursensor werden geschirmte Leitungen empfohlen.
Die maximale Leitungslänge zwischen Frequenzumrichter und Bremswiderstand beträgt 20m. Bei
größeren Längen ist Power Electronics hinzu zu ziehen.
ACHTUNG
Die Bremswiderstände können sehr heiss werden (über 150°) und sollten nicht berührt werden.
Beschreibung
Anschlußklemmen für den Bremswiderstand bei den Geräten mit
eingebauten Bremschopper.
Temperatursensor des Widerstands. Abhängig von der Temperatur wird
sich der Status ändern.
- Normale Umgebungstemperatur: Kontakt geschlossen (nc)
(TH1 – TH2 geschlossen).
[1]
- Bei Übertemperatur des Widerstands: Kontakt geöffnet (no)
(TH1 – TH2 geöffnet).
Dieser Anschluß wird an einem der digitalen Eingänge angeschlossen.
Dieser Eingang wird als Fehlereingang konfiguriert.
