SD700
POWER ELECTRONICS

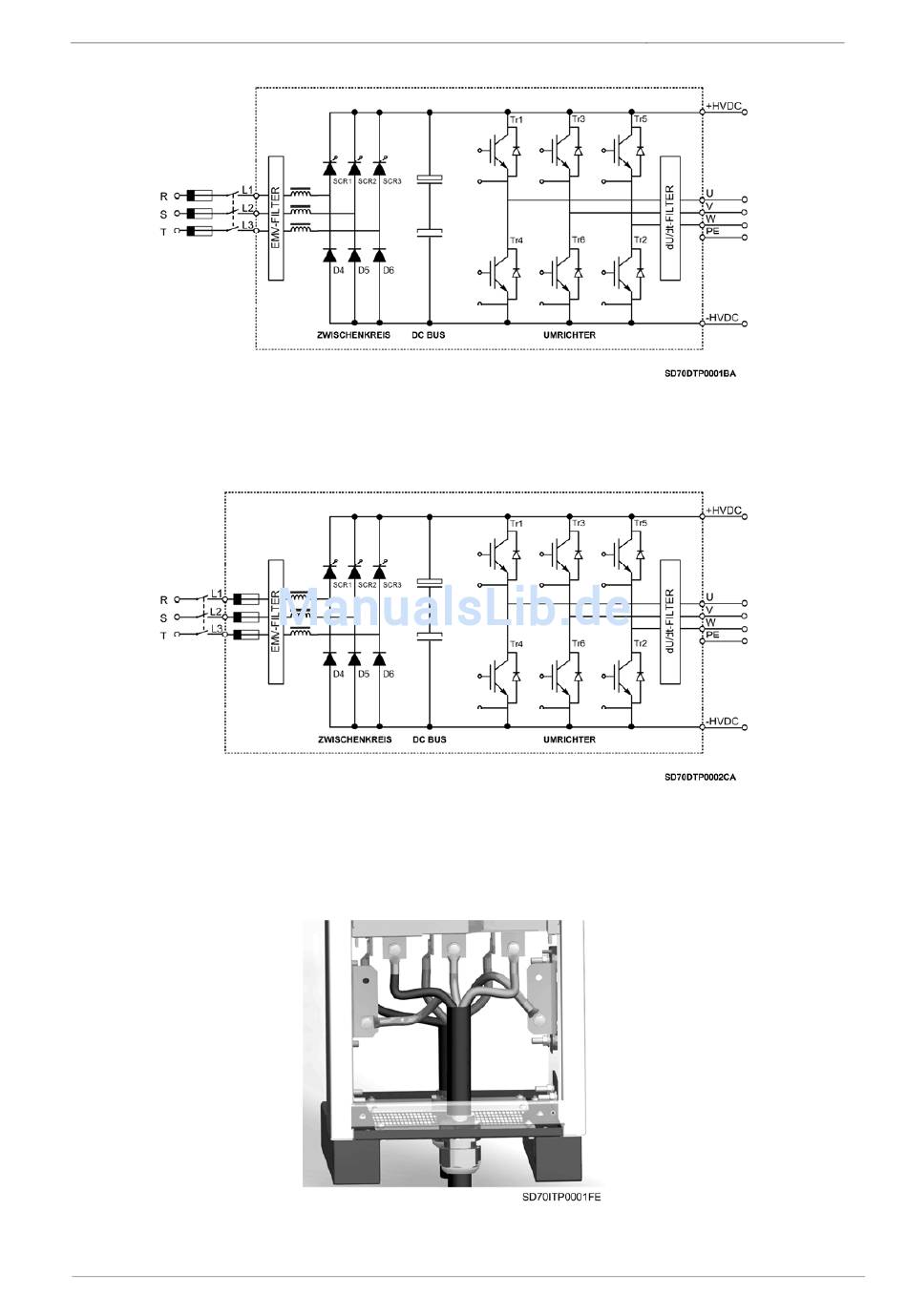

Zeichnung 2.2 Leistungselektronik SD700 60A – 170A
Zeichnung 2.3 Leistungselektronik SD700 210A – 2200A
Sowohl der Netzanschluss des Frequenzumrichters als auch der Motorabgang sind von der
Geräteunterseite aus zu erreichen.
Abbildung 2.4 Detail Leistungsanschluss
15
MONTAGE UND ANSCHLUSS
