SD700
Der SD700 ist dafür entworfen, mit Drehstromversorgung mit Schutzleiter zu arbeiten.
Es sind keine Kondensatoren nötig, um den Leistungsfaktor beim Eingang vom SD700 zu
verbessern und in keinem Fall dürfen jene an den Geräteausgang angebracht werden.
Die Netzspannung muss an die Klemmen L1, L2 und L3 geklemmt werden. Der Schutzleiter wird
an den vorgesehen und gekennzeichneten Klemmen angeschlossen.
Der Motor wird an die Klemmen (gekennzeichnet als U, V und W) angeschlossen.
Die Klemmen HVDC+ und HVDC- werden für den Anschluß eiens Bremschoppers benötigt.
Die Netzspannung wird wie folgt angeschlossen:
Anmerkung: Es wird empfohlen, dass der Querschnitt des Schutzleiters gleich oder größer als der
Querschnitt des Netzkabels ist.
Die Frequenzumrichter der Baugrößen 1 und 2 besitzen einen integrierten Bremschopper. Der
externe Bremswiderstand ist optional und wird gemäß nachfolgender Zeichnung zwischen
HVDC+ und B angeschlossen.
Anmerkung: Es wird empfohlen, dass der Querschnitt des Schutzleiters gleich oder größer als der
Querschnitt des Netzkabels ist.
VORSICHT
Der Anschluß der Netzspannung an die Motorklemmen führt zur Beschädigung des
Frequenzumrichters.
16
MONTAGE UND ANSCHLUSS

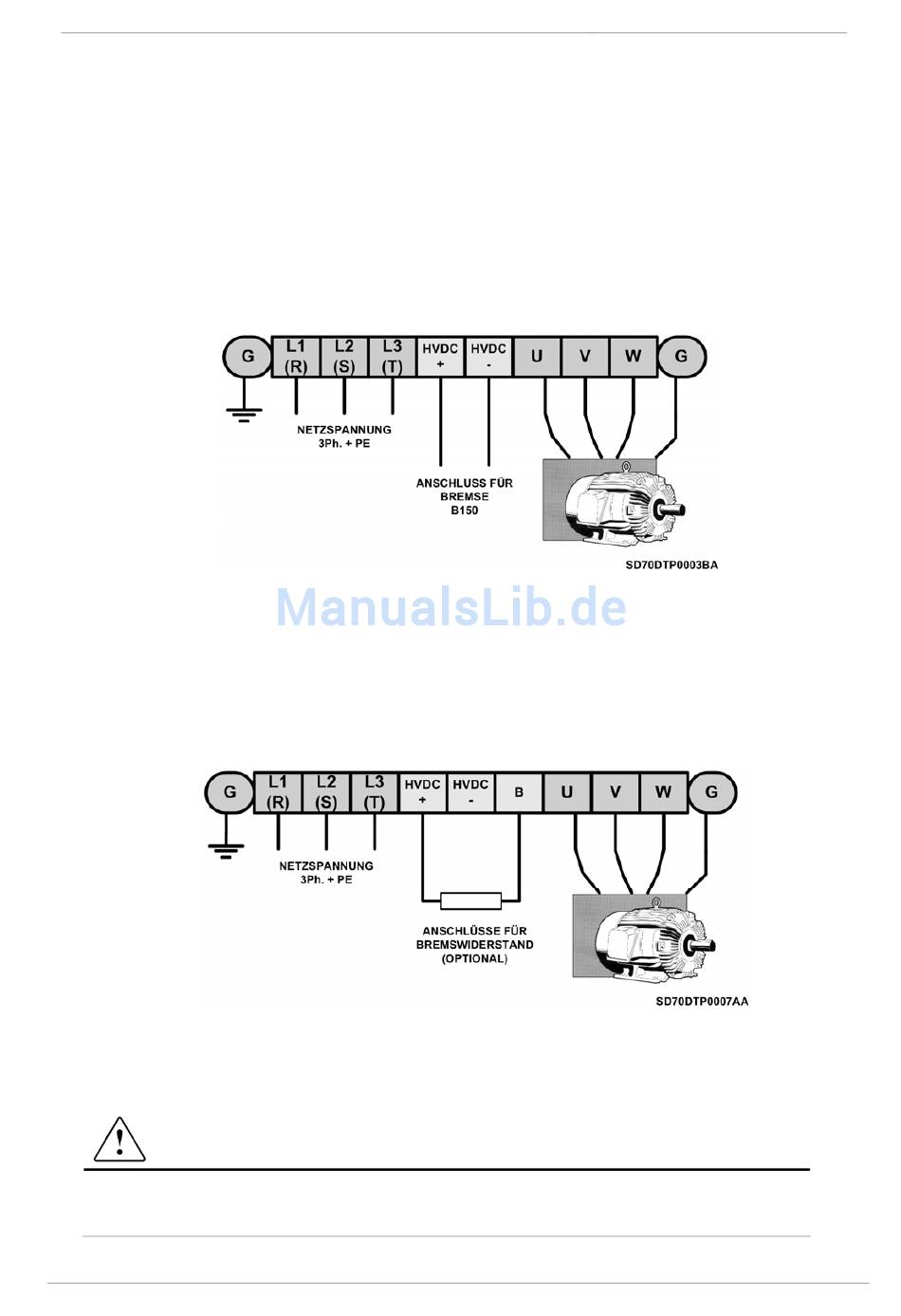

Zeichnung 2.5 Leistungsverdrahtung für die Baugrössen 3 – 11
Zeichnung 2.6 Leistungsverdrahtung für die Baugrößen 1 – 2
