Abbildung 24: Typische Rampenprüfung mit Eindringen von Feuch-
tigkeit
Abbildung 24 ist die Reaktion der Isolation mit
aufgenommener Feuchtigkeit. Dies kann z. B. durch einen
längeren Zeitraum der Nichtbenutzung verursacht werden.
Diese Prüfung wäre wegen des plötzlichen Stromanstiegs
abgebrochen worden, um einen Ausfall zu verhindern.

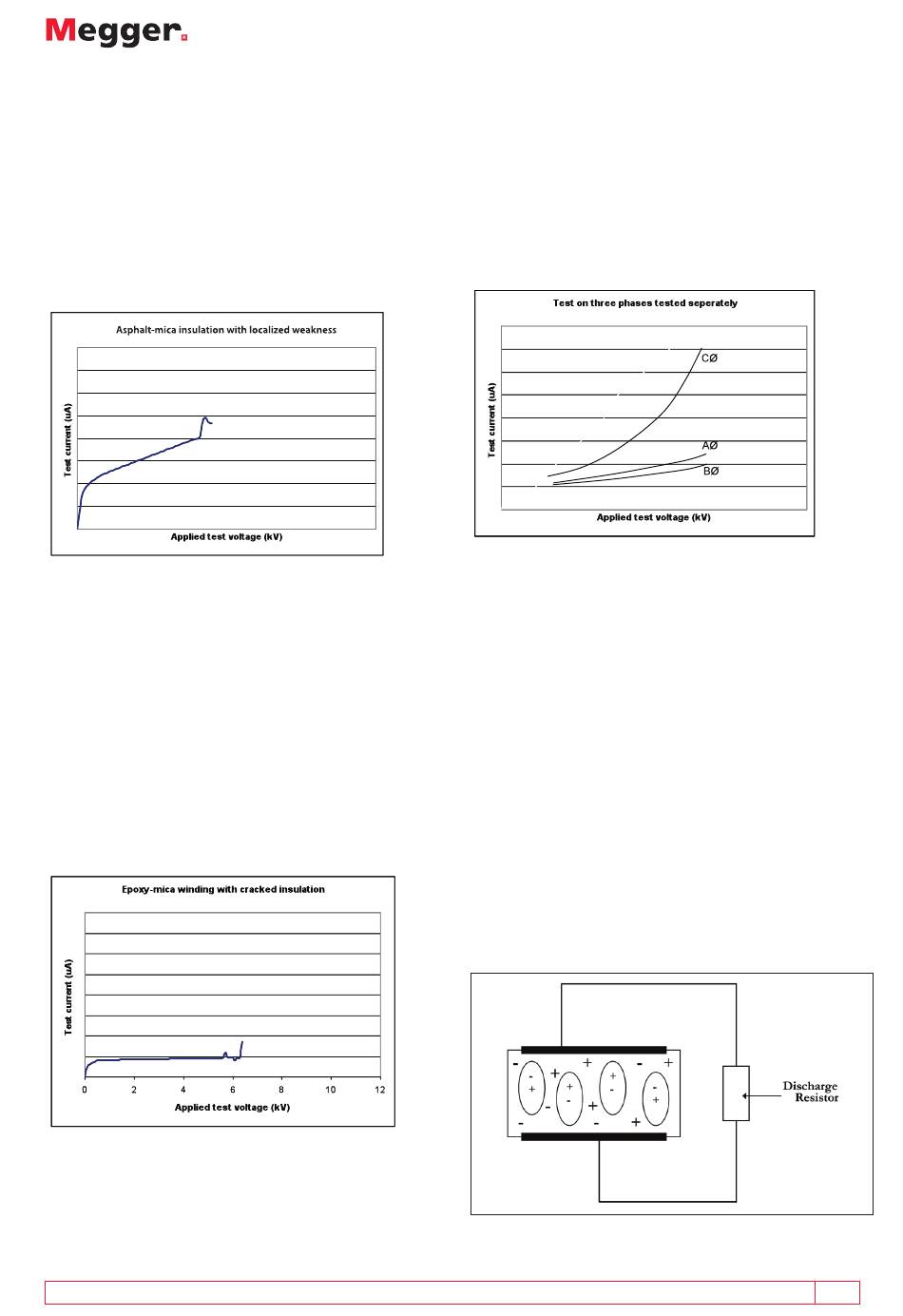

Abbildung 25: Asphalt-Glimmer-Isolation mit lokaler Schwachstelle
Alte Asphaltisolationen können ein leicht nichtlineares
Verhalten aufweisen und sehr kleine Abweichungen oder
Markierungen in der Stromkurve aufweisen. Signifikante
lokale Schwächen zeigen einen viel größeren, plötzlichen
Stromanstieg, wie in Abbildung 25 zu sehen ist. In diesem
Fall wurde die Prüfung abgebrochen, da die Kurve sich der
Vertikalen näherte; ein Zusammenbruch wäre in diesem Fall
unmittelbar bevorstehend gewesen.
Risse in der Boden-Wand-Isolation zeigen ebenfalls eine
plötzliche, nahezu vertikale Stromreaktion, der oft kleine
Spitzen vorausgehen, bevor es schließlich zum Ausfall
kommt. Abbildung 26 zeigt eine typische Reaktion, die in
diesem Fall eine Epoxid-Glimmer-Isolation ist.
Abbildung 26: Epoxid-Glimmer-Wicklung mit gerissener Isolation
Auch die Stromkurven verschiedener Phasen können
verglichen werden. Alle drei Wicklungen müssen
vergleichbare Ergebnisse liefern. Eine Phase, die eine andere
Reaktion aufweist, wie in Abbildung 27 gezeigt, zeigt
normalerweise ein Problem mit dem Isolationszustand an.
Abbildung 27: Prüfung an drei getrennt geprüften Phasen
Die gezeigten Kurven sind Beispiele für die Art der Fehler, die
mit der Rampenprüfung diagnostiziert werden können. Unter
Bezugnahme auf IEEE 95-2002 wird die Diagnosefähigkeit der
Prüfung wesentlich detaillierter beschrieben.
Dielektrische Entladungsprüfung
Die Dielektrische Entladungsprüfung (DD) ist eine relativ
neue Prüfmethode, die von EdF, dem nationalen
Energieversorger Frankreichs, entwickelt wurde und auf
jahrelanger Forschung basiert. Während die anderen
genannten Methoden, während des Ladevorgangs
fließende Ströme messen, misst die DD-Prüfung den Strom,
der während der Entladung des Prüflings fließt. Als solche
ist sie nicht eine reine Isolationswiderstandsprüfung,
sondern ein Zusatz zu üblichen Isolationsprüfungen. Die bei
einer Isolationsprüfung gespeicherte Ladung wird am Ende
der Prüfung automatisch entladen, wenn die
Entladungswiderstände des Isolations-Prüfgerätes über die
Anschlüsse geschaltet werden.
