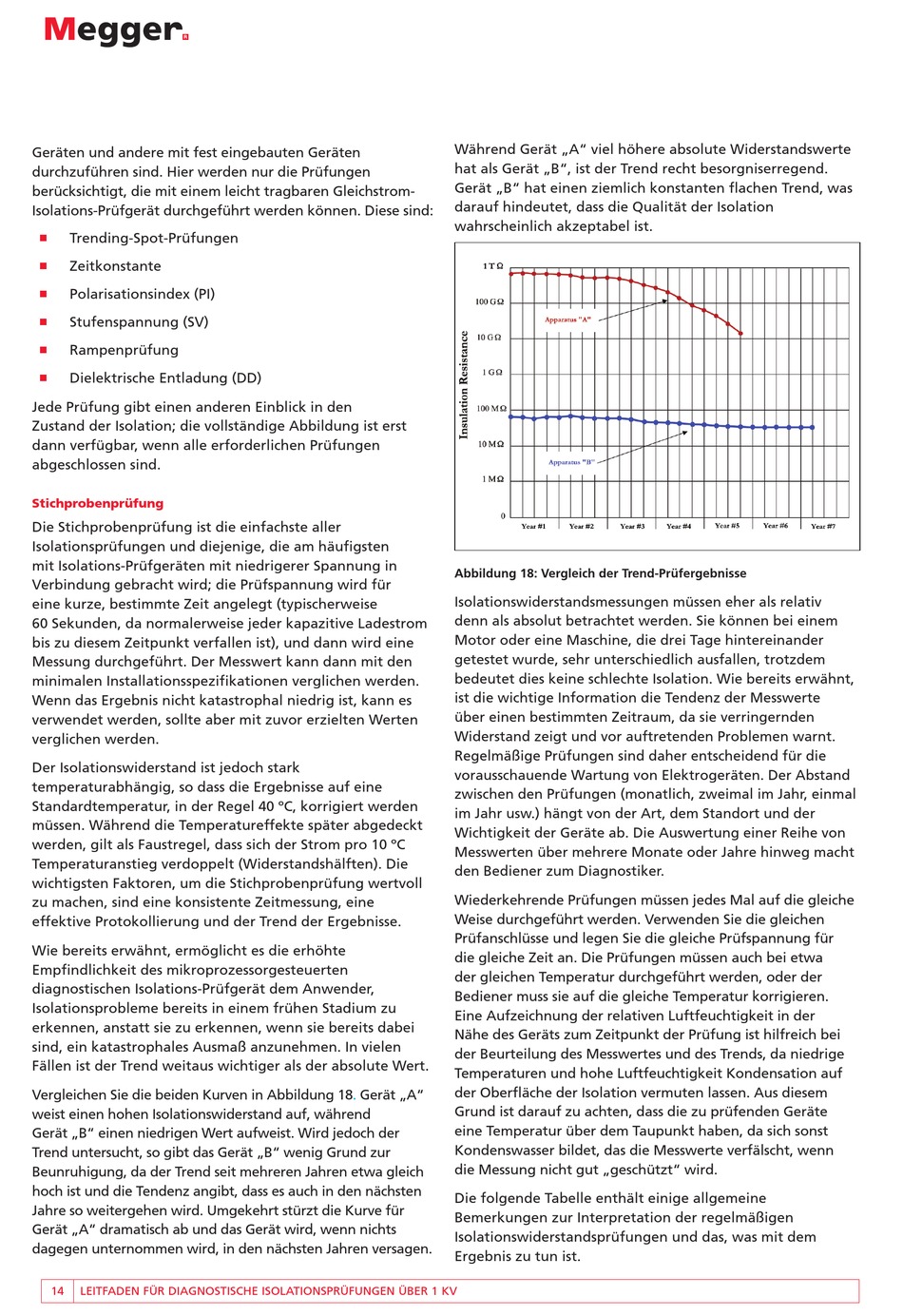

Stichprobenprüfung - Megger MIT1025 Leitfaden

Geräten und andere mit fest eingebauten Geräten
durchzuführen sind. Hier werden nur die Prüfungen
berücksichtigt, die mit einem leicht tragbaren Gleichstrom-
Isolations-Prüfgerät durchgeführt werden können. Diese sind:
Trending-Spot-Prüfungen
n
Zeitkonstante
n
Polarisationsindex (PI)
n
Stufenspannung (SV)
n
Rampenprüfung
n
Dielektrische Entladung (DD)
n
Jede Prüfung gibt einen anderen Einblick in den
Zustand der Isolation; die vollständige Abbildung ist erst
dann verfügbar, wenn alle erforderlichen Prüfungen
abgeschlossen sind.
Stichprobenprüfung
Die Stichprobenprüfung ist die einfachste aller
Isolationsprüfungen und diejenige, die am häufigsten
mit Isolations-Prüfgeräten mit niedrigerer Spannung in
Verbindung gebracht wird; die Prüfspannung wird für
eine kurze, bestimmte Zeit angelegt (typischerweise
60 Sekunden, da normalerweise jeder kapazitive Ladestrom
bis zu diesem Zeitpunkt verfallen ist), und dann wird eine
Messung durchgeführt. Der Messwert kann dann mit den
minimalen Installationsspezifikationen verglichen werden.
Wenn das Ergebnis nicht katastrophal niedrig ist, kann es
verwendet werden, sollte aber mit zuvor erzielten Werten
verglichen werden.
Der Isolationswiderstand ist jedoch stark
temperaturabhängig, so dass die Ergebnisse auf eine
Standardtemperatur, in der Regel 40 ºC, korrigiert werden
müssen. Während die Temperatureffekte später abgedeckt
werden, gilt als Faustregel, dass sich der Strom pro 10 ºC
Temperaturanstieg verdoppelt (Widerstandshälften). Die
wichtigsten Faktoren, um die Stichprobenprüfung wertvoll
zu machen, sind eine konsistente Zeitmessung, eine
effektive Protokollierung und der Trend der Ergebnisse.
Wie bereits erwähnt, ermöglicht es die erhöhte
Empfindlichkeit des mikroprozessorgesteuerten
diagnostischen Isolations-Prüfgerät dem Anwender,
Isolationsprobleme bereits in einem frühen Stadium zu
erkennen, anstatt sie zu erkennen, wenn sie bereits dabei
sind, ein katastrophales Ausmaß anzunehmen. In vielen
Fällen ist der Trend weitaus wichtiger als der absolute Wert.
Vergleichen Sie die beiden Kurven in
weist einen hohen Isolationswiderstand auf, während
Gerät „B" einen niedrigen Wert aufweist. Wird jedoch der
Trend untersucht, so gibt das Gerät „B" wenig Grund zur
Beunruhigung, da der Trend seit mehreren Jahren etwa gleich
hoch ist und die Tendenz angibt, dass es auch in den nächsten
Jahre so weitergehen wird. Umgekehrt stürzt die Kurve für
Gerät „A" dramatisch ab und das Gerät wird, wenn nichts
dagegen unternommen wird, in den nächsten Jahren versagen.
14 LEITFADEN FÜR DIAGNOSTISCHE ISOLATIONSPRÜFUNGEN ÜBER 1 KV
Abbildung 18. Gerät „A"
Während Gerät „A" viel höhere absolute Widerstandswerte
hat als Gerät „B", ist der Trend recht besorgniserregend.
Gerät „B" hat einen ziemlich konstanten flachen Trend, was
darauf hindeutet, dass die Qualität der Isolation
wahrscheinlich akzeptabel ist.
Abbildung 18: Vergleich der Trend-Prüfergebnisse
Isolationswiderstandsmessungen müssen eher als relativ
denn als absolut betrachtet werden. Sie können bei einem
Motor oder eine Maschine, die drei Tage hintereinander
getestet wurde, sehr unterschiedlich ausfallen, trotzdem
bedeutet dies keine schlechte Isolation. Wie bereits erwähnt,
ist die wichtige Information die Tendenz der Messwerte
über einen bestimmten Zeitraum, da sie verringernden
Widerstand zeigt und vor auftretenden Problemen warnt.
Regelmäßige Prüfungen sind daher entscheidend für die
vorausschauende Wartung von Elektrogeräten. Der Abstand
zwischen den Prüfungen (monatlich, zweimal im Jahr, einmal
im Jahr usw.) hängt von der Art, dem Standort und der
Wichtigkeit der Geräte ab. Die Auswertung einer Reihe von
Messwerten über mehrere Monate oder Jahre hinweg macht
den Bediener zum Diagnostiker.
Wiederkehrende Prüfungen müssen jedes Mal auf die gleiche
Weise durchgeführt werden. Verwenden Sie die gleichen
Prüfanschlüsse und legen Sie die gleiche Prüfspannung für
die gleiche Zeit an. Die Prüfungen müssen auch bei etwa
der gleichen Temperatur durchgeführt werden, oder der
Bediener muss sie auf die gleiche Temperatur korrigieren.
Eine Aufzeichnung der relativen Luftfeuchtigkeit in der
Nähe des Geräts zum Zeitpunkt der Prüfung ist hilfreich bei
der Beurteilung des Messwertes und des Trends, da niedrige
Temperaturen und hohe Luftfeuchtigkeit Kondensation auf
der Oberfläche der Isolation vermuten lassen. Aus diesem
Grund ist darauf zu achten, dass die zu prüfenden Geräte
eine Temperatur über dem Taupunkt haben, da sich sonst
Kondenswasser bildet, das die Messwerte verfälscht, wenn
die Messung nicht gut „geschützt" wird.
Die folgende Tabelle enthält einige allgemeine
Bemerkungen zur Interpretation der regelmäßigen
Isolationswiderstandsprüfungen und das, was mit dem
Ergebnis zu tun ist.
