RL 70 - RL 100 - RL 130 WERKSEITIG AUSGEFÜHRTE ELEKTROANLAGE
(A)

ELEKTROANLAGE

ELEKTROANLAGE werkseitig ausgeführt

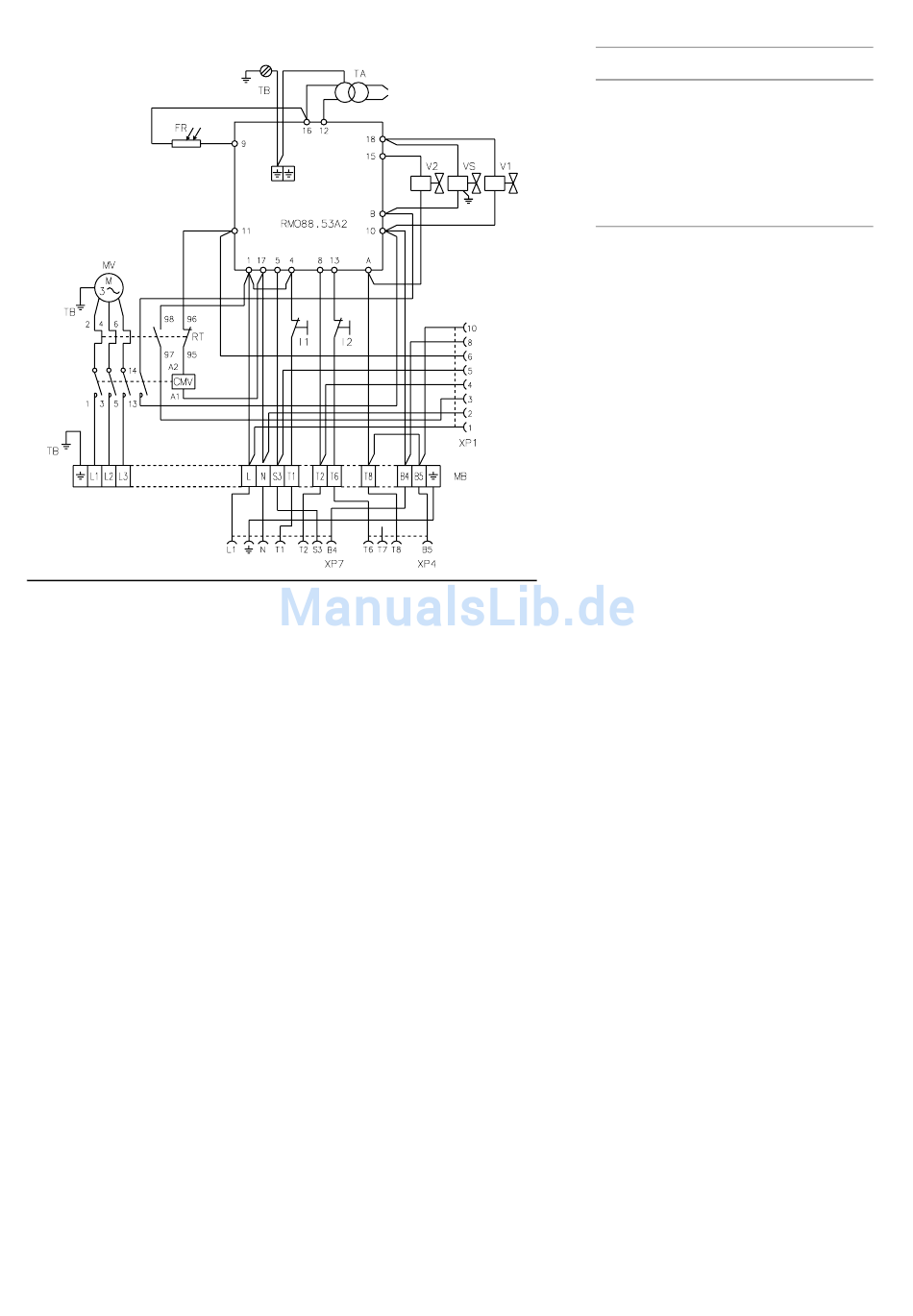

SCHEMA (A)
Brenner RL 70 - 100 - 130
• Die Modelle RL 70 - 100 - 130 werden werk-
seitig für 400 V Stromversorgung vorbereitet.
• Falls die Stromversorgung 230 V beträgt, den
Motoranschluß (Stern- oder Dreieckschal-
tung) und die Einstellung des Wärmerelais
verändern.
Erläuterung Schema (A)
CMV
FR
I1
I2
MB
MV
RMO88.53A2 - Steuergerät
RT
TA
TB
V1
V2
VS
XP1
XP4
XP7
BEMERKUNG
Fernentriegelung: einen Druckschalter (NO) zwi-
schen Klemme 3 und Nulleiterklemme des Feue-
rungsautomaten (Klemme 15, 16, 17 u. 18)
D3236
geschaltet benützen.
8
- Motorkontaktgeber
- Foto-Widerstand
- Schalter: Brenner "ein - aus"
- Schalter: "1. - 2. Stufe"
- Klemmleiste Brenner
- Gebläsemotor
- Wärmerelais
- Zündtransformator
- Brennererdung
- Elektroventil 1° Stufe
- Elektroventil 2° Stufe
- Sicherheits-Elektroventil
- Verbinder für STATUS
- Steckerbuchse mit 4 Polen
- Steckerbuchse mit 7 Polen
