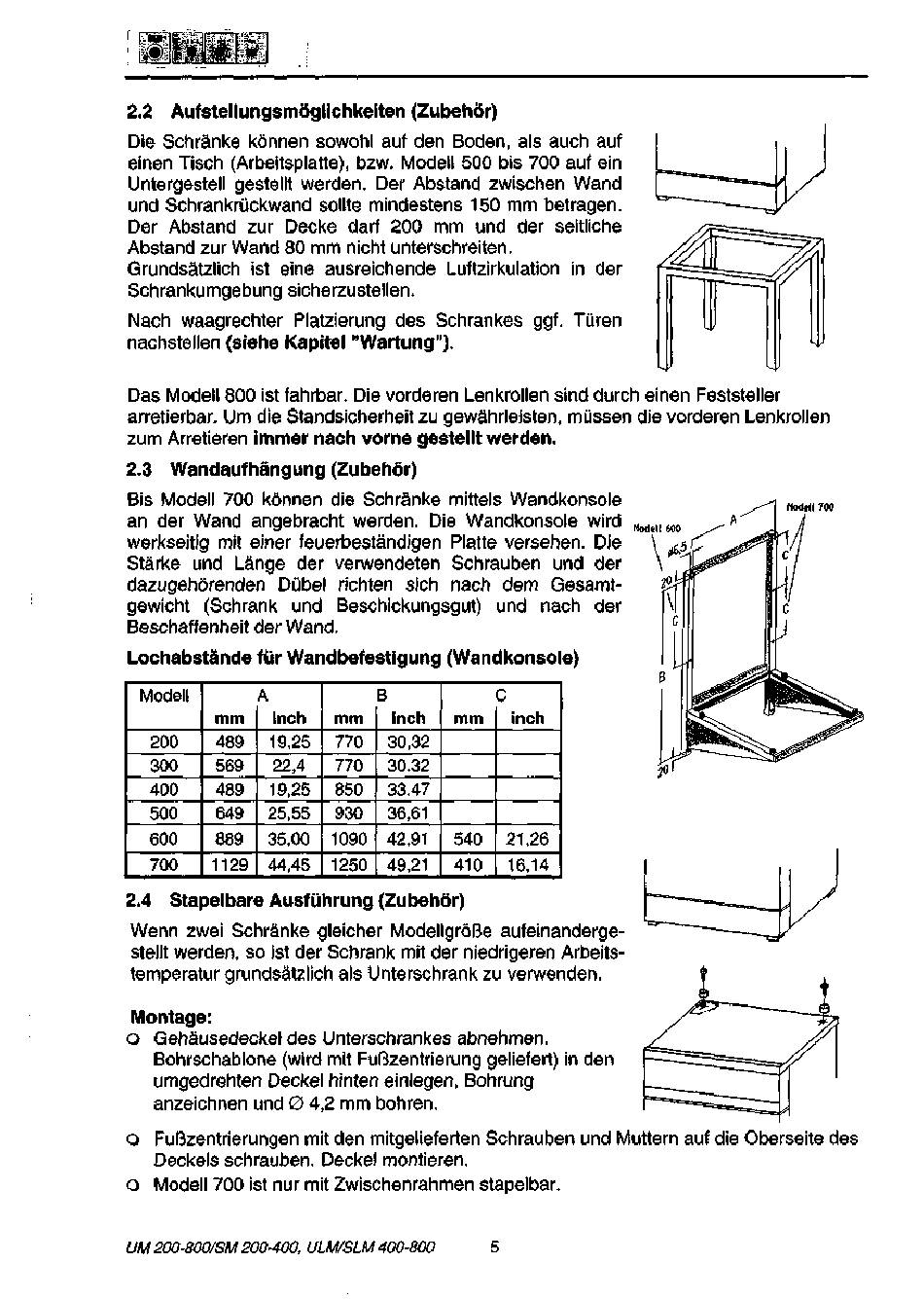

2.2 Aufstellungsmoglichkeiten (Zubehor)
Die Schranke konnen sowohl auf den Boden, als auch auf
einen Tisch (Arbeitsplatte), bzw. Modell 500 bis 700 auf ein
Untergestell gestellt werden. Der Abstand zwischen Wand
und Schrankriickwand sollte mindestens 150 mm betragen.
Der Abstand zur Decke darf 200 mm und der seitliche
Abstand zur Wand 80 mm nicht unterschreiten.
Grundsatzlich ist eine ausreichende Luftzirkulation in der
Schrankumgebung sicherzustellen.
Nach waagrechter Platzierung des Schrankes ggf. Tiiren
nachstellen (siehe Kapitel "Wartung").
Das Modell 800 ist fahrbar. Die vorderen Lenkrollen sind durch einen Feststeller
arretierbar. Um die Standsicherheit zu gewahrieisten, mussen die vorderen Lenkrollen
zum Arretieren immer nach vorne gestellt werden.
2.3 Wandaufhangung (Zubehor)
Bis Modell 700 konnen die Schranke mittels Wandkonsole
an der Wand angebracht werden. Die Wandkonsole wird
werkseitig mit einer feuerbestandigen Platte versehen. Die
Starke und Lange der verwendeten Schrauben und der
dazugehorenden Dubel richten sich nach dem Gesamt-
gewicht (Schrank und Beschickungsgut) und nach der
Beschaffenheit der Wand.
Lochabstande fur Wandbefestigung (Wandkonsole)
Modell
200
300
400
500
600
700
mm
489
569
489
649
889
1129
A
inch
19,25
22,4
19,25
25,55
35,00
44,45
mm
770
770
850
930
1090
1250
B
inch
30,32
30.32
33.47
36,61
42,91
49,21
mm
540
410
C
inch
21,26
16,14
2.4 Stapelbare Ausfiihrung (Zubehor)
Wenn zwei Schranke gieicher ModellgroBe aufeinanderge-
stellt werden, so ist der Schrank mit der niedrigeren Arbeits-
temperatur grundsatzlich als Unterschrank zu verwenden.
Montage:
o Gehausedeckel des Unterschrankes abnehmen.
Bohrschablone (wird mit FuBzentrierung geliefert) in den
umgedrehten Deckel hinten einlegen, Bohrung
anzeichnen und 0 4,2 mm bohren.
o FuBzentrierungen mit den mitgelieferten Schrauben und Muttern auf die Oberseite des
Deckels schrauben. Deckel montieren.
o Modell 700 ist nur mit Zwischenrahmen stapelbar.
UM 200-800/SM 200-400, ULM/SLM 400-800
