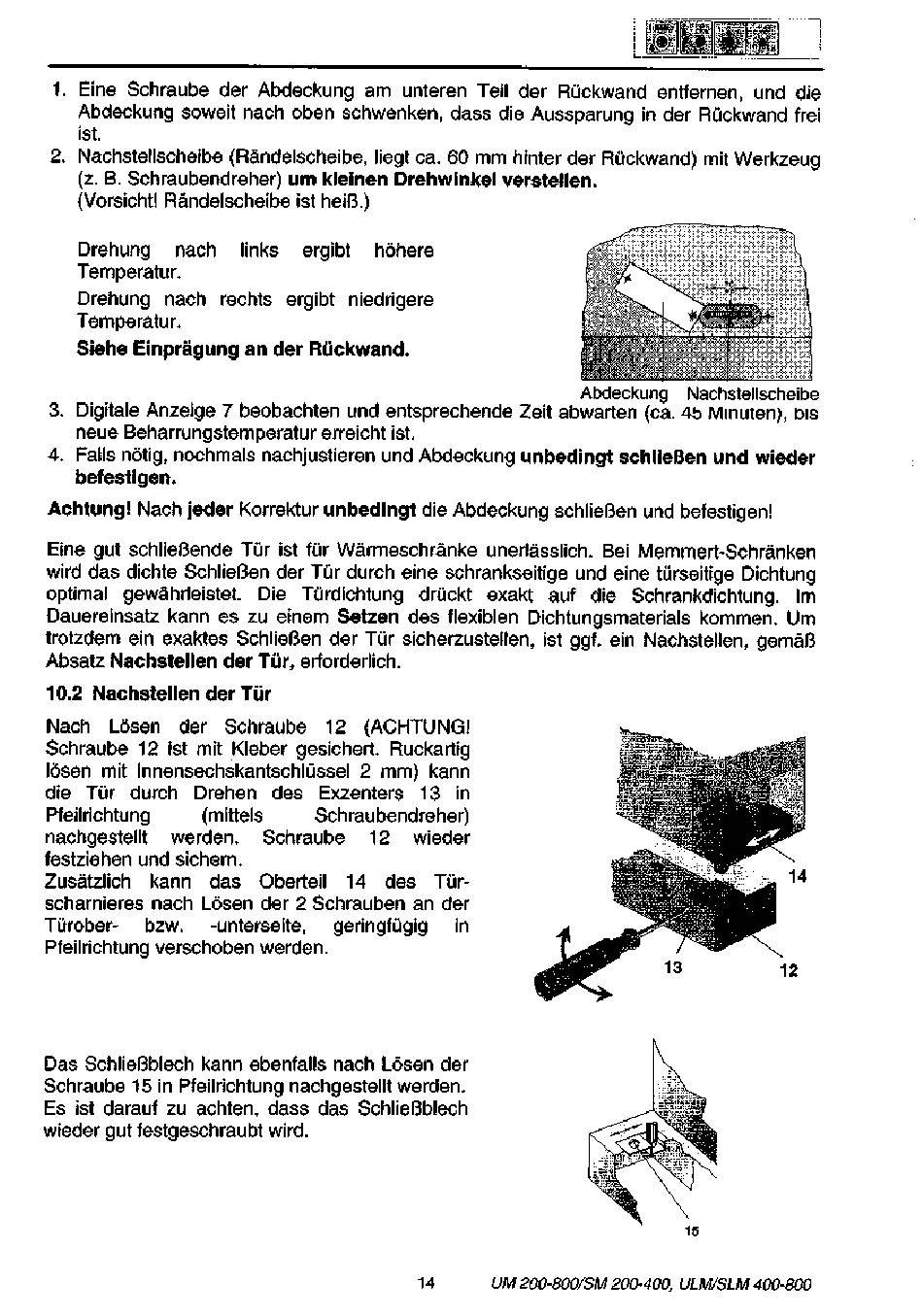

1. Eine Schraube der Abdeckung am unteren Teil der Ruckwand entfemen, und die
Abdeckung soweit nach oben schwenken, dass die Aussparung in der Ruckwand frei
ist.
2. Nachstellscheibe (Randelscheibe, liegt ca. 60 mm hinter der Ruckwand) mit Werkzeug
(z. B. Schraubendreher) um kleinen Drehwinkel verstellen.
(Vorsicht! Randelscheibe ist hei(3.)
Drehung
nach
links
ergibt
hohere
Temperatur.
Drehung nach rechts ergibt niedrigere
Temperatur.
Siehe Einpragung an der Ruckwand.
Abdeckung
Nachstellscheibe
3. Digitale Anzeige 7 beobachten und entsprechende Zeit abwarten (ca. 4b Minuten), DIS
neue Beharrungstemperatur erreicht ist.
4. Falls notig, nochmals nachjustieren und Abdeckung unbedingt schlieBen und wieder
befestigen.
Achtung! Nach jeder Korrektur unbedingt die Abdeckung schlieBen und befestigen!
Eine gut schlieBende Tur ist fur Warmeschranke unerlasslich. Bei Memmert-Schranken
wird das dichte SchlieBen der Tilr durch eine schrankseitige und eine turseitige Dichtung
optimal gewahrleistet. Die Turdichtung druckt exakt auf die Schrankdichtung. Im
Dauereinsatz kann es zu einem Setzen des flexiblen Dichtungsmaterials kommen. Um
trotzdem ein exaktes SchlieBen der Tur sicherzustellen, ist ggf. ein Nachstellen, gemaB
Absatz Nachstellen der Tur, erforderlich.
10.2 Nachstellen der Tur
Nach
Losen
der
Schraube
12 (ACHTUNG!
Schraube 12 ist mit Kleber gesichert. Ruckartig
losen mit Innensechskantschlussel 2 mm) kann
die Tur durch Drehen des Exzenters 13 in
Pfeilrichtung
(mittels
Schraubendreher)
nachgestellt
werden.
Schraube
12
wieder
festziehen und sichern.
Zusatzlich
kann
das
Oberteil
14 des
Tiir-
scharnieres nach Losen der 2 Schrauben an der
Turober-
bzw.
-unterseite,
geringfugig
in
Pfeilrichtung verschoben werden.
13
12
Das SchlieBblech kann ebenfalls nach Losen der
Schraube 15 in Pfeilrichtung nachgestellt werden.
Es ist darauf zu achten, dass das SchlieBblech
wieder gut festgeschraubt wird.
15
14
UM 200-800/SM 200-400, ULM/SLM 400-800
