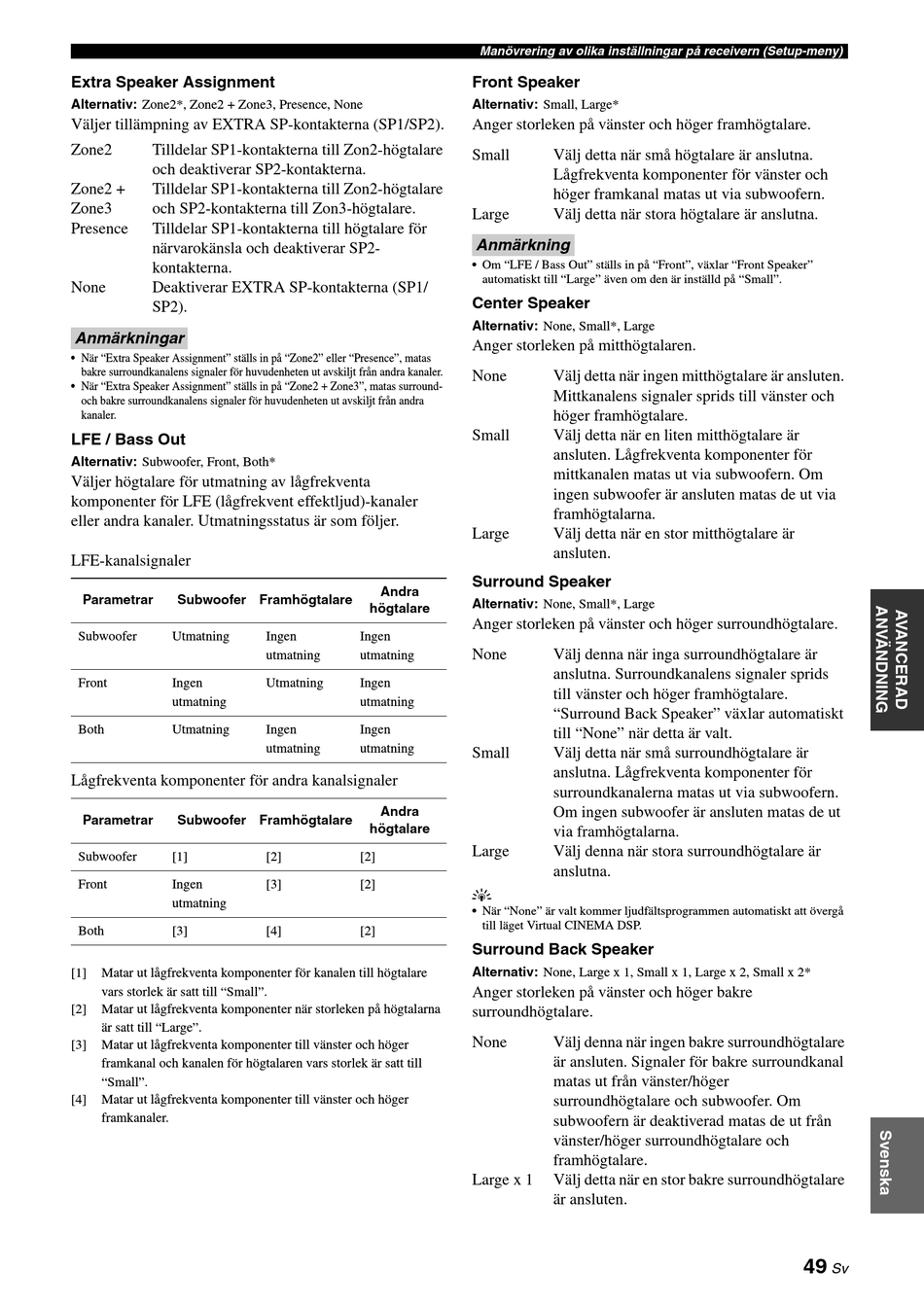

Yamaha RX-V2065 Bedienungsanleitung Seite 311

Extra Speaker Assignment
Alternativ: Zone2*, Zone2 + Zone3, Presence, None
Väljer tillämpning av EXTRA SP-kontakterna (SP1/SP2).
Zone2 Tilldelar SP1-kontakterna till Zon2-högtalare
och deaktiverar SP2-kontakterna.
Zone2 + Tilldelar SP1-kontakterna till Zon2-högtalare
Zone3 och SP2-kontakterna till Zon3-högtalare.
Presence Tilldelar SP1-kontakterna till högtalare för
närvarokänsla och deaktiverar SP2-
kontakterna.
None Deaktiverar EXTRA SP-kontakterna (SP1/
SP2).
Anmärkningar
• När "Extra Speaker Assignment" ställs in på "Zone2" eller "Presence", matas
bakre surroundkanalens signaler för huvudenheten ut avskiljt från andra kanaler.
• När "Extra Speaker Assignment" ställs in på "Zone2 + Zone3", matas surround-
och bakre surroundkanalens signaler för huvudenheten ut avskiljt från andra
kanaler.
LFE / Bass Out
Alternativ: Subwoofer, Front, Both*
Väljer högtalare för utmatning av lågfrekventa
komponenter för LFE (lågfrekvent effektljud)-kanaler
eller andra kanaler. Utmatningsstatus är som följer.
LFE-kanalsignaler
Parametrar Subwoofer Framhögtalare
Subwoofer Utmatning
Front Ingen
utmatning
Both Utmatning
Lågfrekventa komponenter för andra kanalsignaler
Parametrar Subwoofer Framhögtalare
Subwoofer [1]
Front Ingen
utmatning
Both [3]
[1] Matar ut lågfrekventa komponenter för kanalen till högtalare
vars storlek är satt till "Small".
[2] Matar ut lågfrekventa komponenter när storleken på högtalarna
är satt till "Large".
[3] Matar ut lågfrekventa komponenter till vänster och höger
framkanal och kanalen för högtalaren vars storlek är satt till
"Small".
[4] Matar ut lågfrekventa komponenter till vänster och höger
framkanaler.
Andra
högtalare
Ingen Ingen
utmatning utmatning
Utmatning Ingen
utmatning
Ingen Ingen
utmatning utmatning
Andra
högtalare
[2] [2]
[3] [2]
[4] [2]
Manövrering av olika inställningar på receivern (Setup-meny)
Front Speaker
Alternativ: Small, Large*
Anger storleken på vänster och höger framhögtalare.
Small Välj detta när små högtalare är anslutna.
Lågfrekventa komponenter för vänster och
höger framkanal matas ut via subwoofern.
Large Välj detta när stora högtalare är anslutna.
Anmärkning
• Om "LFE / Bass Out" ställs in på "Front", växlar "Front Speaker"
automatiskt till "Large" även om den är inställd på "Small".
Center Speaker
Alternativ: None, Small*, Large
Anger storleken på mitthögtalaren.
None Välj detta när ingen mitthögtalare är ansluten.
Mittkanalens signaler sprids till vänster och
höger framhögtalare.
Small Välj detta när en liten mitthögtalare är
ansluten. Lågfrekventa komponenter för
mittkanalen matas ut via subwoofern. Om
ingen subwoofer är ansluten matas de ut via
framhögtalarna.
Large Välj detta när en stor mitthögtalare är
ansluten.
Surround Speaker
Alternativ: None, Small*, Large
Anger storleken på vänster och höger surroundhögtalare.
None Välj denna när inga surroundhögtalare är
anslutna. Surroundkanalens signaler sprids
till vänster och höger framhögtalare.
"Surround Back Speaker" växlar automatiskt
till "None" när detta är valt.
Small Välj detta när små surroundhögtalare är
anslutna. Lågfrekventa komponenter för
surroundkanalerna matas ut via subwoofern.
Om ingen subwoofer är ansluten matas de ut
via framhögtalarna.
Large Välj denna när stora surroundhögtalare är
anslutna.
y
• När "None" är valt kommer ljudfältsprogrammen automatiskt att övergå
till läget Virtual CINEMA DSP.
Surround Back Speaker
Alternativ: None, Large x 1, Small x 1, Large x 2, Small x 2*
Anger storleken på vänster och höger bakre
surroundhögtalare.
None Välj denna när ingen bakre surroundhögtalare
är ansluten. Signaler för bakre surroundkanal
matas ut från vänster/höger
surroundhögtalare och subwoofer. Om
subwoofern är deaktiverad matas de ut från
vänster/höger surroundhögtalare och
framhögtalare.
Large x 1 Välj detta när en stor bakre surroundhögtalare
är ansluten.
49
Sv
