3. WAHL DES INSTALLATIONSORTS
Berücksichtigen Sie die folgenden Anforderungen bei der Wahl des Installationsortes, und holen
Sie sich die Zustimmung des Kunden:
• Der Ort muss stabil genug sein, um das Gewicht des BS-Gerätes zu tragen.
• Der Ort muss zuverlässigen Abfluss zulassen.
• Der Ort muss zulassen, dass Sichtöffnungen auf der Schaltkastenseite installiert werden. (Eine getrennte
Öffnung ist beim Absenken des Produkts notwendig.)
• Es muss genügend Platz für die Durchführung von Installations- und Wartungsarbeiten vorhanden sein
(Siehe Abb. 1).
• Die Länge der Leitung zum Innen- und Außengerät muss kleiner oder gleich der zulässigen Leitungs-
länge sein (wie in der Installationsanleitung des Außengerätes angegeben).
• Das Geräusch des durch die Leitungen gepumpten Kältemittels darf kein Problem darstellen. (Keinesfalls
über der Decke eines bewohnten Raums installieren.)
300 oder
mehr
Oberseite des Gerätes
(*1) Genügend Platz zum Anschließen der Standortrohre einräumen.
(*2) Dieser Platz wird benötigt, um die Deckplatte anzubringen, wenn Wartungsarbeiten an der Motorant-
riebs-Ventilschlange durchgeführt werden.
(*3) Dieser Platz wird benötigt, um die Deckplatte abzunehmen, wenn Wartungsarbeiten an der Motorant-
riebs-Ventilschlange durchgeführt werden.
WARNUNG
Installieren Sie das Gerät sicher an einem Ort, der in der Lage ist, seinem Gewicht standzuhalten.
Unzureichende Festigkeit kann dazu führen, dass das Innengerät herunterfällt und Verletzungen verur-
sacht.
ACHTUNG
• Lassen Sie genügend Platz frei, um Wartungsarbeiten an Ablaufwanne und Schaltkasten durchzuführen.
• Um Bild- und Tonstörungen zu verhindern, installieren Sie das BS-Gerät sowie die zugehörigen Stromka-
bel und Signalübertragungskabel mindestens 1 m von Fernsehgeräten und Radios entfernt.
Abhängig vom Empfang können jedoch selbst dann Störungen auftreten, wenn ein Mindestabstand von
1 m eingehalten wird.
Deutsch
BS-Gerät
500 oder mehr (*1)
Schaltkasten
Sichtöffnung
450 × 450
Ablaufwanne
Wartungsplatz
Schaltkasten und
Motorventilschlange
Wartungsplatz

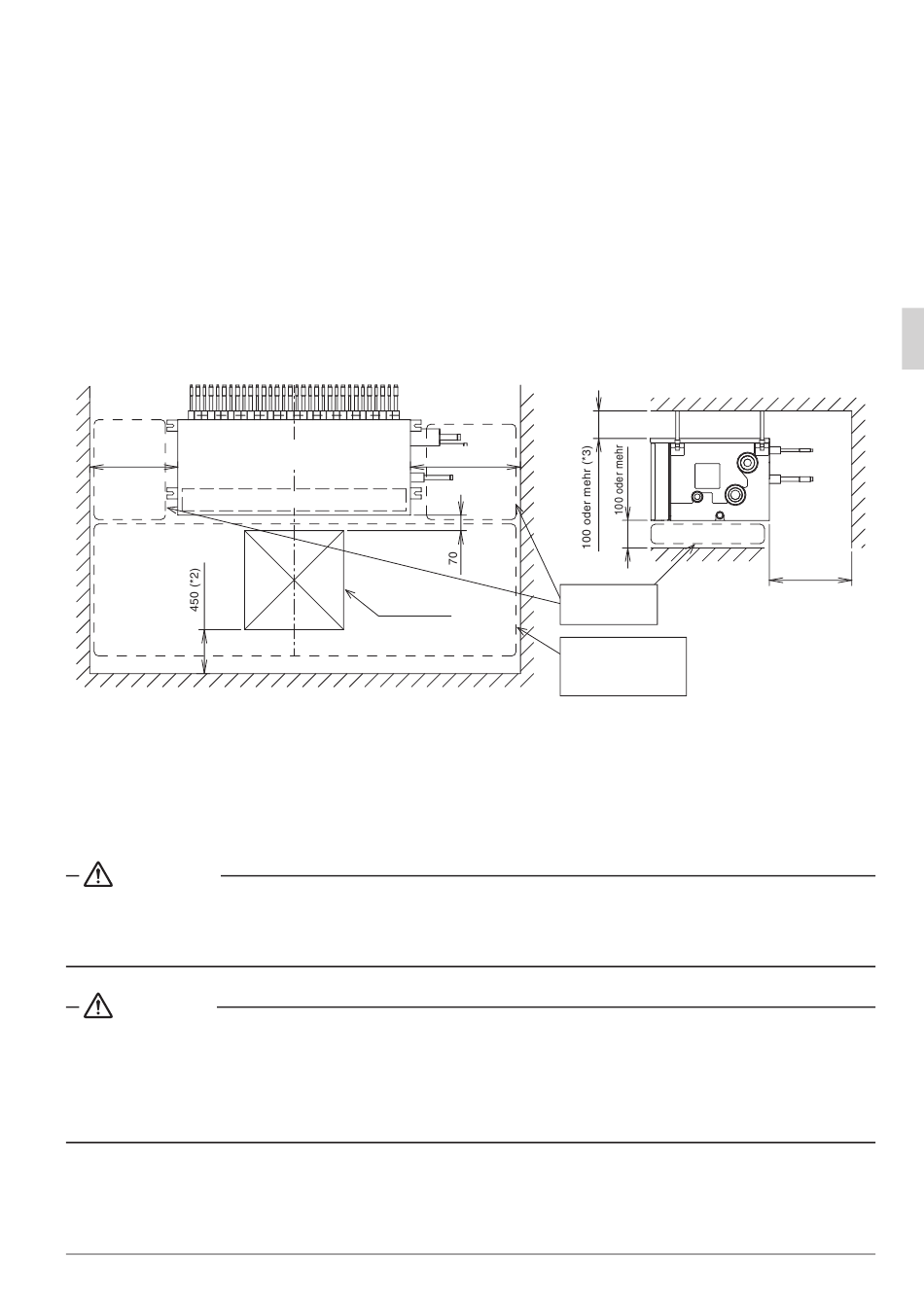

Abb. 1
Rohrleitung
auf
Innengeräte-
seite
(*1)
Einheit: mm
