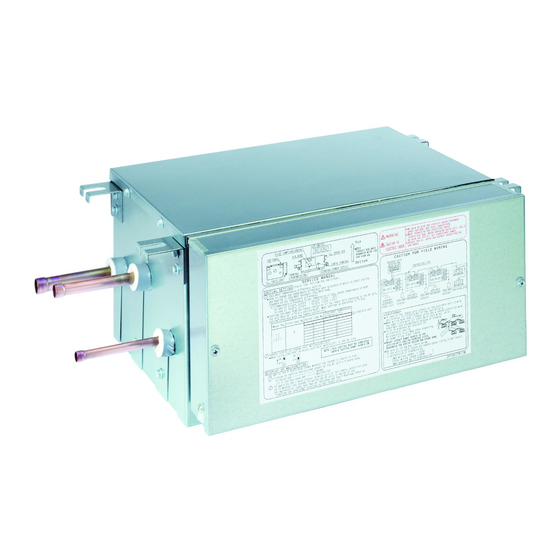

- Seite 1 INSTALLATIONSANLEITUNG Inverter Baureihe Außeneinhelten LESEN SIE DIESE ANWEISUNGEN VOR DER INSTALLATION SORGFÄLTIG DURCH. BEWAHREN SIE DIESE ANLEITUNG FÜR SPÄTERE BEZUGNAHME GRIFFBEREIT AUF. BS-Gerät BSVQ100P8V1B BSVQ160P8V1B BSVQ250P8V1B...
- Seite 2 3PW40917-2A...
-
Seite 3: Inhaltsverzeichnis
BSVQ100P8V1B BSVQ160P8V1B Inverter Baureihe Außeneinhelten Installationsanleitung BSVQ250P8V1B INHALTSVERZEICHNIS 1. SICHERHEITSHINWEISE..................... 1 2. VOR DER INSTALLATION.................... 3 3. WAHL DES INSTALLATIONSORTS ................5 4. VORBEREITUNGEN VOR DER INSTALLATION ............6 5. INSTALLATION DES BS-GERÄTES ................6 6. KÄLTEMITTELLEITUNGSARBEITEN ................7 7. ELEKTROINSTALLATIONSARBEITEN ..............12 8. - Seite 4 • Installieren Sie die Klimaanlage auf einem Fundament, das stark genug für das Gewicht der Anlage ist. Ein Fundament von unzureichender Tragfähigkeit kann zu Herunterfallen und zu Unfällen mit Verletzungen führen. • Führen sie die vorgeschriebenen Installationsarbeiten nach Berücksichtigung starker Winde, Wirbelstürme oder Erdbeben aus.
-
Seite 5: Vor Der Installation
ACHTUNG Das Kältemittel R410A erfordert die Einhaltung strenger Vorsichtsmaßnahmen, um das System sauber, trocken und fest versiegelt zu halten. Reinigen und Trocknen Strenge Maßnahmen müssen getroffen werden, um Fremdstoffe (einschließlich SUNISO-Öl und anderer Mineralöle sowie Feuchtigkeit) aus dem System zu halten. Fest versiegelt R410A enthält kein Chlor, zerstört nicht die Ozonschicht und verringert somit nicht den Schutz der Erde vor schädlicher Ultraviolettstrahlung. - Seite 6 Innengeräte aus. Angaben zur Innengerätekapazität finden Sie in Tabelle 2. Tabelle 1 Modell Gesamtkapazität aller nachgeschalteten Innengeräte Maximalzahl aller nachgeschalteten Innengeräte A ≤ 100 BSVQ100P8V1B 100 < A ≤ 160 BSVQ160P8V1B 160 < A ≤ 250 BSVQ250P8V1B Tabelle 2 Kapazität ausgedrückt als Innenaggregat-Modellnummer...
-
Seite 7: Wahl Des Installationsorts
3. WAHL DES INSTALLATIONSORTS Das Gerät nicht an einem Ort benutzen, wo sich ein explosives Gasgemisch in der Luft befinden könnte. Wählen Sie einen Installationsort, wo die folgenden Bedingungen erfüllt sind, und der vom Kunden genehmigt wurde. • Wo die tragenden Elemente stark genug für das Gewicht des BS-Gerät sind. •... -
Seite 8: Vorbereitungen Vor Der Installation
4. VORBEREITUNGEN VOR DER INSTALLATION Installieren Sie die Aufhängeschrauben und Aufhängebügel gemäß Abbildung 3. 〈Aufhängeschrauben: Zum Tragen des Produkts〉 • Verwenden Sie M8-M10 Aufhängeschrauben. • Wenn neue Löcher gebohrt werden müssen, verwenden Sie Einsetzdübel und Fundamentschrauben. Wenn bereits Löcher vorhanden sind, Einsetzdübel etc. verwenden. Das BS-Gerät so installieren, daß... -
Seite 9: Kältemittelleitungsarbeiten
[Vor der Änderung 5)-1] 3), 7) (Um 180 Grad drehen) 3), 7) (Um 180 Grad drehen) Obere Platte 3), 7) 3), 7) 4), 6) Schaltkasten Spulenabdeckung Das Kabel vom Kabelbinder entfernen. [Nach der Änderung 5)-3] Schaltkasten 5)-2 (Den Schaltkasten verschieben) Schaltkastendeckel Schaltkasten Das Kabel durch den... -
Seite 10: Auswahl Des Rohrleitungsmaterials
Ende Ausbauchungen oder Bördelverbindungen von Innengerät und BS-Gerät her. (*1) Für Einzelheiten zur Stickstoffspülung, siehe “Handbuch zur VRV-Geräteinstallation” (bei jedem Daikin-Fachhändler erhältlich). (*2) Der Druckregler für die Stickstoffspülung während der Lötarbeit ist auf ca. 0,02 MPa einzustellen (0,2 kg/cm∑: genug, um eine leichte Brise auf der Wange zu spüren). -
Seite 11: Auswahl Der Rohrleitungsgrösse
HINWEISE • Verwenden Sie beim Löten der Leitungen keine Antioxidantien. Rückstände könnten die Leitungen ver- stopfen oder eine Funktionsstörung der Teile verursachen. • Verwenden Sie kein Flussmittel beim Löten der Kältemittelrohrverbindungen. Die Verwendung eines Flussmittels auf Chlorbasis kann zu Korrosion der Rohrleitungen führen, und falls es Fluor enthält, kann es eine Verschlechterung des Kälteöls verursachen, wodurch das Kältemittel-Rohr- leitungssystem beeinträchtigt wird. - Seite 12 Tabelle 2 Verbindungsrohrgröße des Innengerätes (mm) Rohreitungsgröße (Außendurchmesser x geringste Stärke) Kapazitätstyp der Innengeräte Gasseitige Rohrleitung Flüssigkeitsseitige Rohrleitung φ12,7 x 0,80 φ6,4 x 0,80 20, 25, 32, 40, 50 φ15,9 x 0,99 63, 80, 100, 125 φ19,1 x 0,80 φ9,5 x 0,80 φ22,2 x 0,80 * Die dem BS-Gerät nachgeschalteten Verbindungsrohrgrößen sind wie unten angegeben.
-
Seite 13: Leitungsisolierung
Wenn die Gesamtkapazität des nachgeschalteten Innengerätes mindestens 150, aber höchstens 160 beträgt Mitgelieferte Rohrleitungen 1)-2 Mitgelieferte Rohrleitungen 1)-2 Gasseitige Ansaugrohrleitung (Vor-Ort-Leitung) Gasseitige Rohrleitung (Vor-Ort-Leitung) BS-Gerät HP/LP-Gasleitung (Vor-Ort-Leitung) Flüssigkeitsseitige Rohrleitung (Vor-Ort-Leitung) (Oben) Flüssigkeitsseitige Rohrleitung (Vor-Ort-Leitung) Mitgelieferte Rohrleitungen 1)-1 Typ BSVQ250P Wenn die Gesamtkapazität des nachgeschalteten Innengerätes mindestens 160, aber höchstens 200 beträgt Mitgelieferte Rohrleitungen 1)-2 Mitgelieferte Rohrleitungen 1)-2 Gasseitige Ansaugrohrleitung (Vor-Ort-Leitung) -
Seite 14: Elektroinstallationsarbeiten
Typ BSVQ100 · 160P Typ BSVQ250P Klammer 2)-2 (Zubehörteil) Klammer 2)-2 (Zubehörteil) Isoliermantel 3)-2 Isoliermantel 3)-2 Isoliermantel 3)-2 Isoliermantel 3)-2 (Zubehörteil) (Zubehörteil) (Zubehörteil) (Zubehörteil) Gasseitige Ansaugrohrleitung Gasseitige Ansaugrohrleitung Gasseitige Rohrleitung Gasseitige Rohrleitung (Hinweis 1) (Hinweis 2) (Hinweis 1) (Hinweis 2) HP/LP-Gasleitung HP/LP-Gasleitung BS-Gerät... -
Seite 15: Beispiel Für Eine Komplette Anlage
• Es muss eine Sicherung installiert sein, die in der Lage ist, die Stromzufuhr für die gesamte Anlage zu unterbrechen. • Die Anlage besteht aus mehreren BS-Gerät. Markieren Sie das jeweilige BS-Gerät als Aggregat A, Aggre- gat B..., und achten Sie darauf, daß die Verdrahtungen der Klemmleiste mit dem Außenaggregat und BS- Gerät richtig zusammenpassen. -
Seite 16: Kabelanschlüsse
7-4 VERDRAHTUNGSBEISPIEL • Das hier gezeigte Verdrahtungsbeispiel gilt für Einzelsystem-Übertragungskabel. • Verbinden Sie die Klemmen F1 und F2 (TO IN/D UNIT) an der Steuerungsplatine (A1P) im Schaltkasten des Außengerätes und die Klemmen F1 und F2 (TO OUT/D UNIT) der Steuerungsplatine (A1P) des ersten BS-Gerätes A. - Seite 17 Draht Kabelver- bindungsstück Übertragungskabel vom Innengerät (An die Klemmen TO IN/D UNIT F1, F2) Erdungsanschluss Erdungskabel Klammer 2) (Zubehörteil) Klammer 2) (Zubehörteil) TO IN/D UNIT TO OUT/D UNIT F1 F2 F1 F2 Klammer 2) (Zubehörteil) Anschlussplatine Kabeldurchgangsöffnung (links) Kabeldurchgangsöffnung Netzstromverkabelung (rechts) Übertragungskabel vom Außengerät (An die Klemmen L1, L2...
-
Seite 18: Anfangseinstellung
8. ANFANGSEINSTELLUNG • Wenn die Kältemittelverrohrung und die Kabelinstallation abgeschlossen ist, nehmen Sie erforderlichen- falls die folgenden Einstellungen vor. 1. Einstellung für Anschluss des KÜHLEN/HEIZEN-Wahlschalters an das BS-Gerät. 〈Einstellungsbeschreibung〉 Setzen Sie das Eingangssignal vom KÜHLEN/HEIZEN-Wahlschalter (getrennt erhältlich) auf ON/OFF. 〈Einstellverfahren〉 Stellen Sie den Dip-Schalter (DS1-1) an der Platine (A1P) wie links abgebildet ein, bevor Sie das BS-Gerät einschalten. -
Seite 19: Probebetrieb
9. PROBEBETRIEB (1) Vergewissern Sie sich, dass der Schaltkastendeckel geschlossen ist. (2) Führen Sie einen Probelauf gemäß der mit dem Außengerät gelieferten Installationsanleitung durch. • Wegen des Starts des automatischen Initialisierungsbetriebs (Schließen) des Magnetventils dauern Klick- oder Brummgeräusche unmittelbar nach dem Einschalten der Stromversorgung für etwa 20 Sekunden an, was aber kein Problem darstellt. -
Seite 20: Verdrahtungsplan
10. VERDRAHTUNGSPLAN Deutsch... - Seite 21 NOTES NOTES...
- Seite 22 4PW46241-1...
