8-5 Kabelanschlüsse

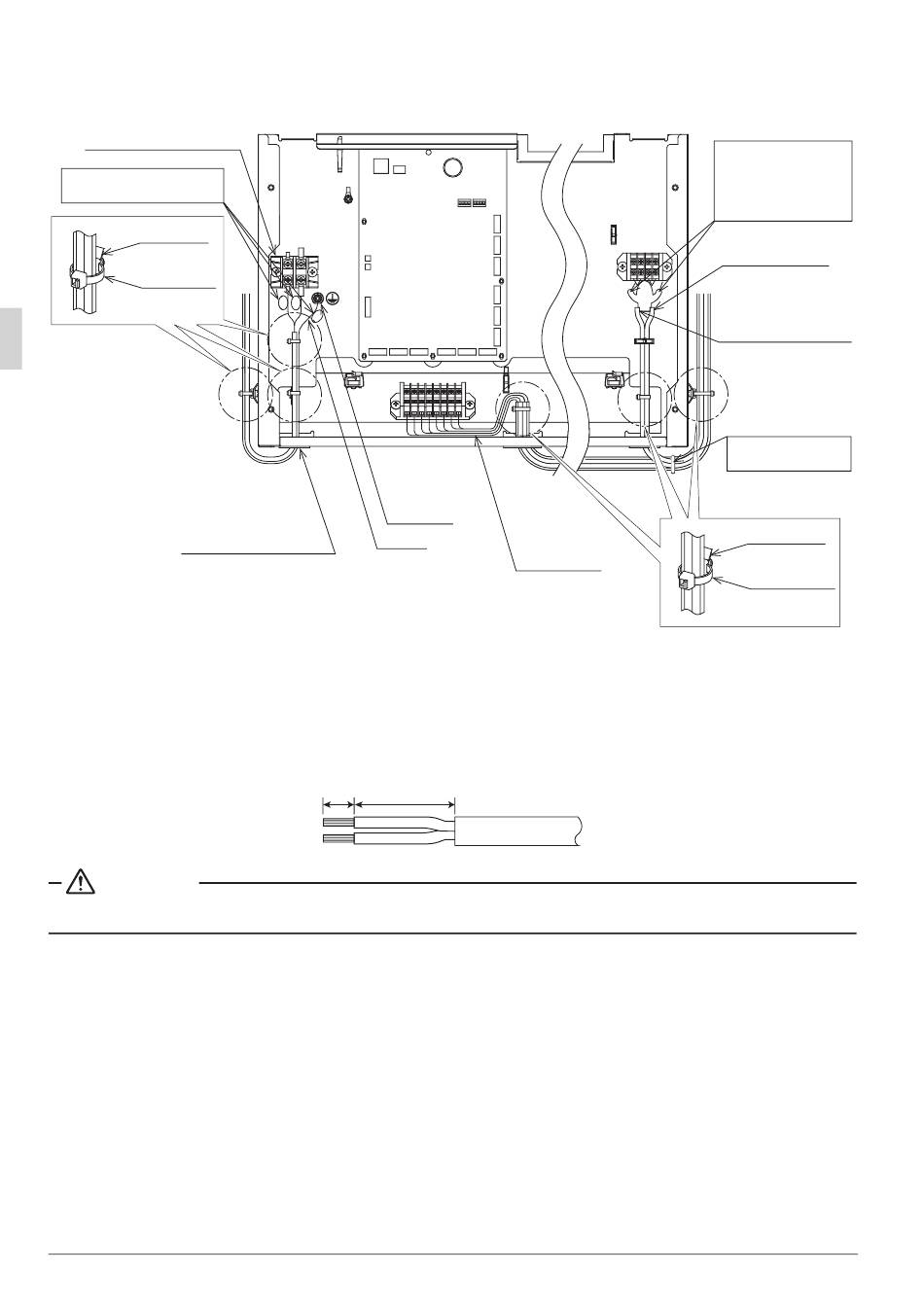

(Entfernen Sie den Schaltkastendeckel, und schließen Sie die Kabel gemäß der nachstehenden Abbildung
an.)
Stromversorgungs-Klemmenblock
So drehen, dass die Klemme
keiner Zugkraft ausgesetzt wird.
Kabelklemme
Kabelbinder (2)
(Zubehörteile)
Kabeldurchgangsöffnung
• Übertragungskabel
Entfernen Sie den Schaltkastendeckel, und schließen Sie die Kabel an die Übertragungskabelklemmen
an (Außengerät F1 und F2, BS-Gerät F1 und F2 und das jeweilige Innengerät (z. B. für BS16Q14AV1,
Innengerät A bis P) (F1 und F2)).
Führen Sie dabei die Kabel durch die Kabeldurchgangsöffnung in das Gerät ein, und sichern Sie die
Kabel einwandfrei mit den mitgelieferten Kabelbindern (2). Weitere Informationen über die Länge der
Abisolierung der Übertragungskabel fi nden Sie in der folgenden Abbildung.
ACHTUNG
Vergewissern Sie sich, dass sich die Rohrleitung mit dem Übertragungskabel deckt.
19
X1M
Erdklemme
Erdleiter
10
50
Übertragungskabel
Übertragungs-
kabel von
Innengeräten
Geringfügig drehen,
damit der Bereich in
der Nähe der Klemme
keiner Zugkraft ausge-
setzt wird.
Übertragungskabel
zum BS-Gerät
(Nachgeschaltet)
Übertragungskabel von
Außengerät oder
BS-Gerät
(Vorgeschaltet)
Kabelbinder (2) (Zubehörteile)
Übertragungskabel
zusammenbündeln.
Kabelklemme
Kabelbinder (2)
(Zubehörteile)
