2-4 HINWEIS FÜR DEN INSTALLATEUR
Denken Sie daran, die Kunden in die richtige Bedienung der Anlage einzuweisen (insbesondere das
Reinigen der Luftfilter, die Bedienung verschiedener Funktionen und das Regeln der Temperatur),
indem Sie diese selbst Bedienvorgänge ausführen lassen und dazu die Bedienungsanleitung
schrittweise durchzulesen.
3. WAHL DES INSTALLATIONSORTS
Üben Sie beim Öffnen des Geräts oder wenn Sie es nach dem Öffnen bewegen keinen Druck auf die
Kunststoffteile aus.
(1) Wählen Sie einen Installationsort, an dem die folgenden Bedingungen erfüllt werden und der den
Wünschen Ihres Kunden entspricht.
• Im oberen Bereich des Innengeräts (einschließlich hinterer Teil der Deckenplatte), wo sich kein
Tropfwasser an den Kühlmittelleitungen, der Ablaufleitung, den Wasserrohren usw. bilden kann.
• Wo eine optimale Verteilung der Luft gewährleistet werden kann.
• Wo die tragenden Elemente nicht stark genug für das Gewicht des Innengeräts sind.
• Wo die Wand nicht bedeutend geneigt ist.
• Wo keine Hindernisse die Luftströmung stören.
• Wo ausreichender Platz für die Installation und Wartung gewährleistet werden kann.
(Siehe Abb. 1 und Abb. 2)
• Ein Ort, an dem Kondenswasser einwandfrei abfließen kann.
• Wo Leitungen zwischen dem Innengerät und Außengerät innerhalb der zulässigen Grenzen verlegt
werden können.
(Siehe Installationsanleitung für das Außengerät.)
• Wo keine brennbaren Gase vorhanden sind.
• Diese Aggregate sollten etwa 2,5 m installiert werden. Wo sie niedriger installiert werden müssen,
erforderliche Maßnahmen treffen, um den Lufteinlass unberührbar zu halten.
Mindest-Fußbodenfläche bestimmen (nur bei Kältemittel R32)
Um die Fußbodenfläche zu bestimmen, benutzen Sie die Grafik oder die Tabelle. Siehe Abbildung 1 auf der
Innenseite der vorderen Abdeckung.
m
Kältemittel-Gesamtfüllmenge im System
A
Mindest-Fußbodenfläche
min
(a)
Ceiling-mounted unit (= Einheit für Deckenmontage)
(b)
Wall-mounted unit (= Einheit für Wandmontage)
(c)
Floor-standing unit (= Standgerät)

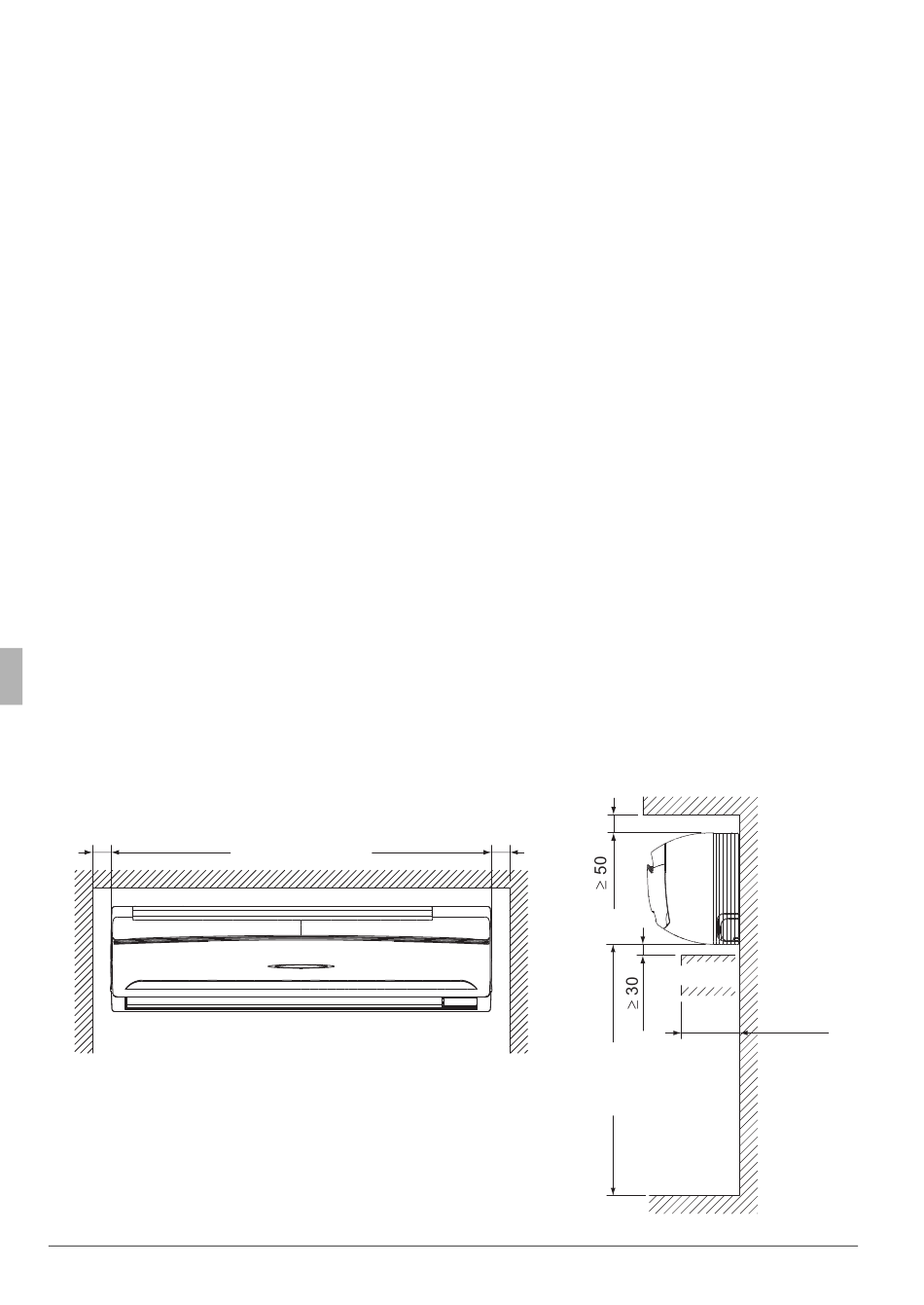

[ Für die Installation erforderlicher Raum (mm) ]
≥ 50
6
≥ 50
Abb. 1
Verstopfung
≥ 2500 (vom Boden)
Für Installation an
hoch gelegenen Orten.
Boden
≥ 120
Abb. 2
Deutsch
