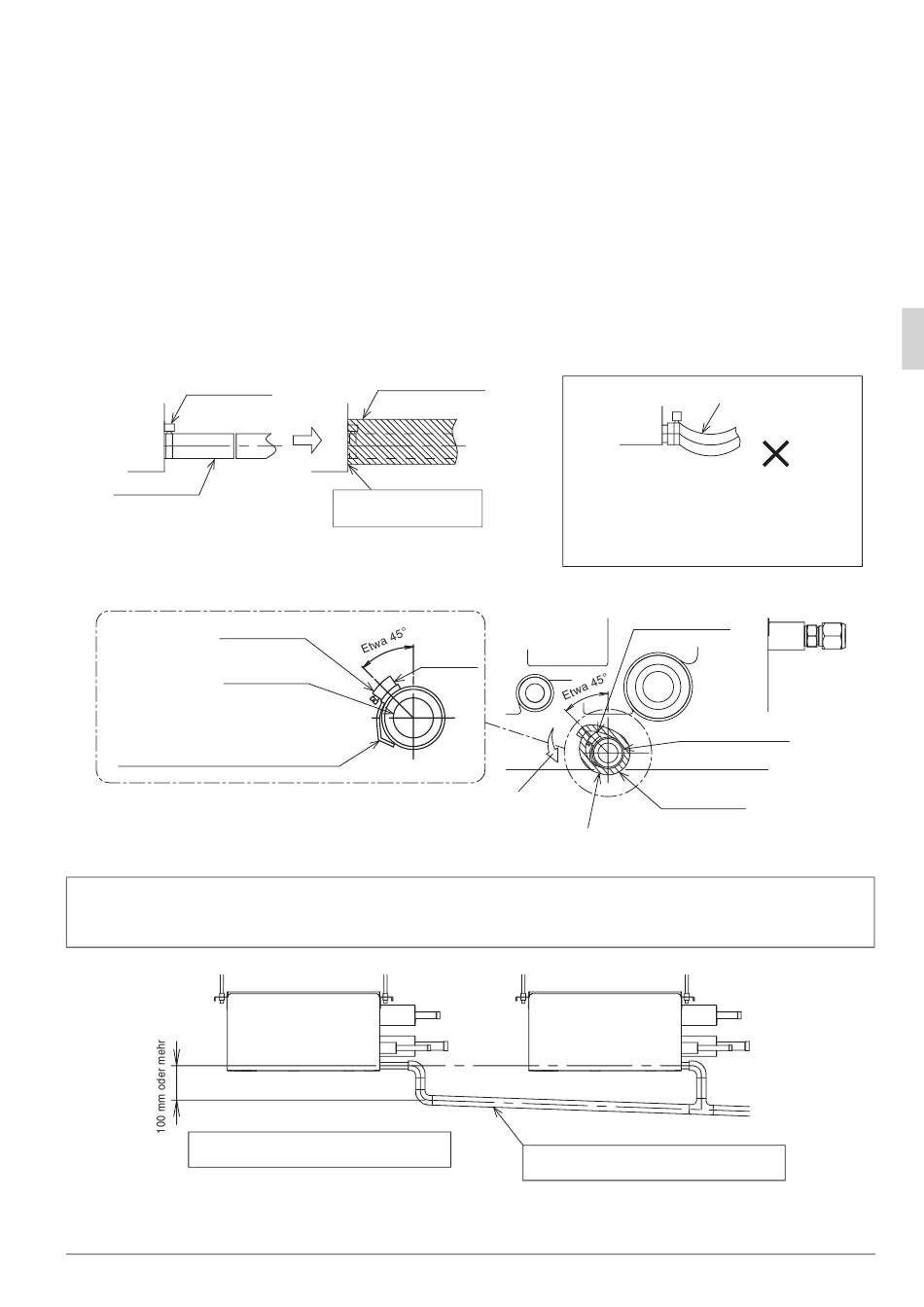

• Verwenden Sie unbedingt den mitgelieferten Ablaufschlauch (4) und die Metallschelle (5).
Schieben Sie den Ablaufschlauch (4) bis zum Anschlag auf den Ablaufstutzen, und ziehen Sie die
Metallschelle (5) an der Basis des Ablaufstutzens fest. (Siehe Abb. 6 und 8.)
(Installieren Sie die Metallschelle (5) so, dass der Spanner innerhalb eines Winkels von etwa 45° liegt,
wie in der Abbildung dargestellt.)
• Biegen Sie die Spitze der Metallschelle (5) um, so dass das Dichtungsmaterial nicht anschwillt.
(Siehe Abb. 8.)
• Bringen Sie das mitgelieferte Dichtungsmaterial (6) zur Isolierung in Pfeilrichtung an der Metallschelle (5)
an, beginnend an der Basis des Ablaufschlauchs (4). (Siehe Abb. 6 und 8.)
• Isolieren Sie unbedingt das Abflussrohr, dass durch den Innenraum führt, und den Ablaufstutzen.
• Lassen Sie den Ablaufschlauch (4) nicht im BS-Gerät durchhängen. (Siehe Abb. 7.)
(Dadurch kann der Abfluss verstopft werden.)
• Installieren Sie Befestigungsbügel in einem Abstand von 1 bis 1,5 m, damit das Rohr nicht durchhängt.
(Siehe Abb. 4.)
Metallschelle (5)
(Zubehörteile)
Ablaufschläuche (4)
(Zubehörteile)
Metallschelle (5)
(Zubehörteile)
Ablaufschläuche (4)
(Zubehörteile)
Mit einem Werkzeug biegen, so dass
das Dichtungsmaterial nicht anschwillt.
Punktieren der Ablaufschläuche ver-
meiden.
Um Eindringen von Staub und anderen Fremdkörpern in das Innengerät zu verhindern, versiegeln Sie
die Verbindung mit Kitt, Isoliermaterial (vor Ort zu beschaffen) oder anderen Mitteln, damit keine Lücke
im Abflussrohr entsteht.
Erzeugen Sie eine Abwärtsneigung von 1/100 oder
mehr, so dass sich keine Luft im Rohr ansammelt.
Deutsch
Dichtungsmaterial (6)
(Zubehörteile)
Um Kondensation zu verhin-
dern, keine Lücke hinterlassen.
Abb. 6
Spanner
Abb. 8
Beispiel von Problemen mit
Abflussleitungsarbeit
Dichtungsmaterial (6)
Auftragungsrichtung
Schraubendreher-Ein-
schubrichtung
Zentrales Abflussrohr
Falls sich Wasser im Abflussrohr ansammelt,
kann der Abfluss verstopft werden.
Abb. 9
Kein Durchhang
Falsch
Abb. 7
Metallschelle (5)
(Zubehörteile)
Ablaufschläuche (4)
(Zubehörteile)
Dichtungs-
material (6)
(Zubehörteile)
14
