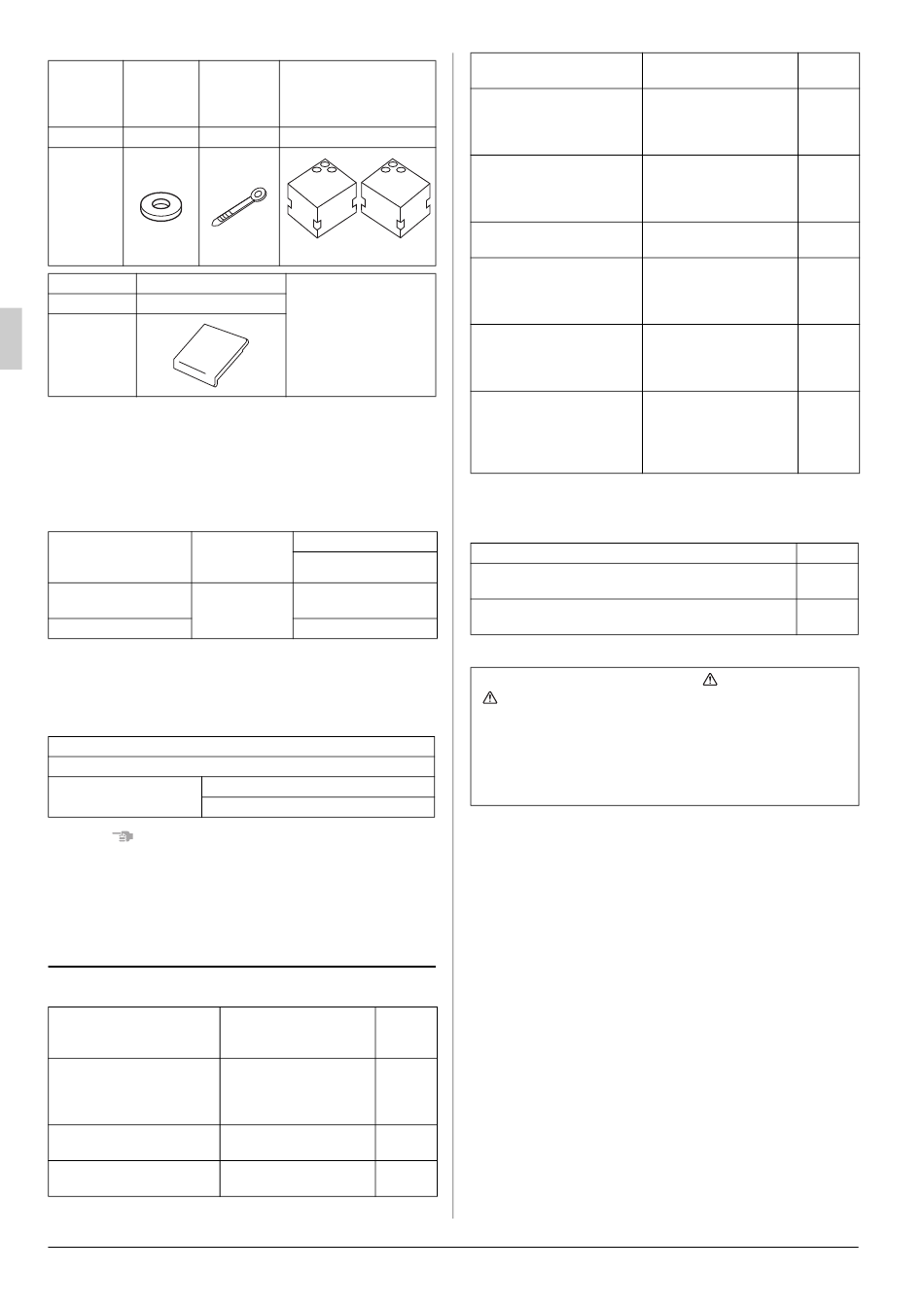

Unterlegs-
Bezeich- cheibe für
Klammer
nung Aufhänget-
räge
Menge 8 Stck. 8 Stck.
Form
Bezeichnung Luftaustritts-Sperrkissen
Menge 1 Stck.
Form
• Die Schrauben zur Befestigung der Platten sind an der Verk-
leidungsplatte angebracht.
2-3 OPTIONALE ZUBEHÖRTEILE
• Für das Innenaggregat sind eine optionale Zierplatte und
eine Fernbedienung erforderlich. (Siehe Tabelle 1, 2)
Tabelle 1
Min. Höhe
Modell oberhalb
der Decke
FXKQ25 · 32 ·
220 mm oder
40M(A)VE(9)
FXKQ63M(A)VE(9)
• Es gibt zwei Typen von Fernbedienungen: verdrahtete und
drahtlose. Wählen Sie die Fernbedienung entsprechend
Tabelle 2 nach Kundenwunsch und bringen Sie sie an einer
geeigneten Stelle an.
Tabelle 2
Fernbedienung
Verdrahteter Typ
Wärmepumpentyp
Drahtloser Typ
Modell Nur Kühlen
HINWEIS
• Wenn Sie eine Fernbedienung verwenden möchte, die nicht
in Tabelle 2 auf Seite 3 aufgeführt ist, wählen Sie anhand der
Kataloge und technischen Beschreibungen eine passende
Fernbedienung aus.
DIE FOLGENDEN PUNKTE BEI DER UND NACH
BEENDETER INSTALLATION ÜBERPRÜFEN.
a. Nach der Arbeit zu prüfende Punkte
Zu prüfende Punkte
Sind Innengerät bzw.
Außengerät sicher
befestigt?
Ist die Gasdichtigkeitsprü-
fung durchgeführt?
Ist das Aggregat völlig
abgedichtet?
3
Positionsvorrichtung für
Installation
je 2
4 Schrauben
(Sonstiges)
•
Betriebsanleitung
•
Installationsanleitung
Verkleidungsplatte
Weiß
BYK45FJW1
mehr
BYK71FJW1
Bei nicht korrekter
Durchführung kann fol- Prüfen
gendes auftreten
Das Aggregat könnte
herunterfallen, vibrie-
reno der Geräusche
erzeugen.
Die Kühlleistung könnte
ungenügend sein.
Kondensat könnte
abtröpfeln.
Funktioniert der Wassera-
blauf einwandfrei?
Entspricht die Stromvers-
orgung den am Leis-
tungsschild aufgeführten
Werten?
Ist die Verdrahtung und die
Rohrverlegung richtig
durchgeführt?
Ist das Aggregat sicher
geerdet?
Entspricht die Kabelgröße
den Spezifikationen?
Wird der Luftauslaß bzw. -
einlaß des Innen- oder
Außenaggregats
behindert?
Wurde die Kältemittellei-
tungslänge und die zusät-
zliche
Kältemitteleinfüllmenge
aufgezeichnet?
b. Bei der Auslieferung zu prüfende Punkte
Sehen Sie zudem noch einmal die "SICHERHEITSHIN-
WEISE" durch
Zu prüfende Punkte
Haben Sie dem Kunden den Betrieb erklärt und auf die
Bedienungsanleitung verwiesen?
Haben Sie dem Kunden die Bedienungsanleitung aus-
gehändigt?
c. Punkte zur Erklärung des Betriebs
Die in der Bedienungsanleitung mit
ACHTUNG markierten Punkte weisen auf die Möglichkeit
von Unfällen mit Verletzungen und Sachschäden bei falscher
Verwendung des Produktes hin. Deshalb ist es erforderlich,
dem Kunden besonders die Inhalte solcherart markierter
Textstellen zu erklären und den Kunden zu bitten, die Bedien-
ungsanleitung gründlich zu lesen.
2-4 HINWEIS FÜR DEN INSTALLATEUR
Denken Sie daran, die Kunden in die richtige Bedienung der
Anlage einzuweisen (insbesondere das Reinigen der Luftfilter,
die Bedienung verschiedener Funktionen und das Regeln der
Temperaur) indem Sie diese selbst Bedienvorgänge ausführen
lassen und dazu in die Bedienungsanleitung blicken.
3.

WAHL DES INSTALLATIONSORTS

Bringen Sie zusätzliches Material zur Wärmeisolation am
Geräterumpf an, wenn angenommen wird, dass die relative
Luftfeuchtigkeit in der Decke 80 % überschreitet. Verwenden
Sie Glaswolle, Polyethylen-Schaum oder ähnliches Material für
die Wärmeisolation mit einer Stärke von mindestens 10 mm.
(1) Wählen Sie einen Montageort, wo die folgenden Bedingun-
gen erfüllt sind und der vom Kunden genehmigt wurde.
• Im oberen Bereich des Innengeräts (einschließlich hin-
terer Teil der Deckenplatte), wo sich kein Tropfwasser an
den Kühlmittelleitungen, der Ablaufleitung, den Wasser-
rohren usw, bilden kann.
• Wo optimale Luftzufuhr gewährleistet ist.
• Wo keine Hindernisse die Luftströmung stören.
• Wo Kondensat gut ablaufen kann.
Kondensat könnte
abtröpfeln.
Das Aggregat könnte
fehlerhaft funktionieren,
oder die Komponenten
ausbrennen.
Das Aggregat könnte
fehlerhaft funktionieren,
oder die Komponenten
ausbrennen.
Gefährlich bei elek-
trischem Stromübertritt.
Das Aggregat könnte
fehlerhaft funktionieren,
oder die Komponenten
ausbrennen.
Die Kühlleistung könnte
ungenügend sein.
Die Kältemittelmenge in
der Anlage ist nicht ersi-
chtlich.
Prüfen
WARNUNG und
