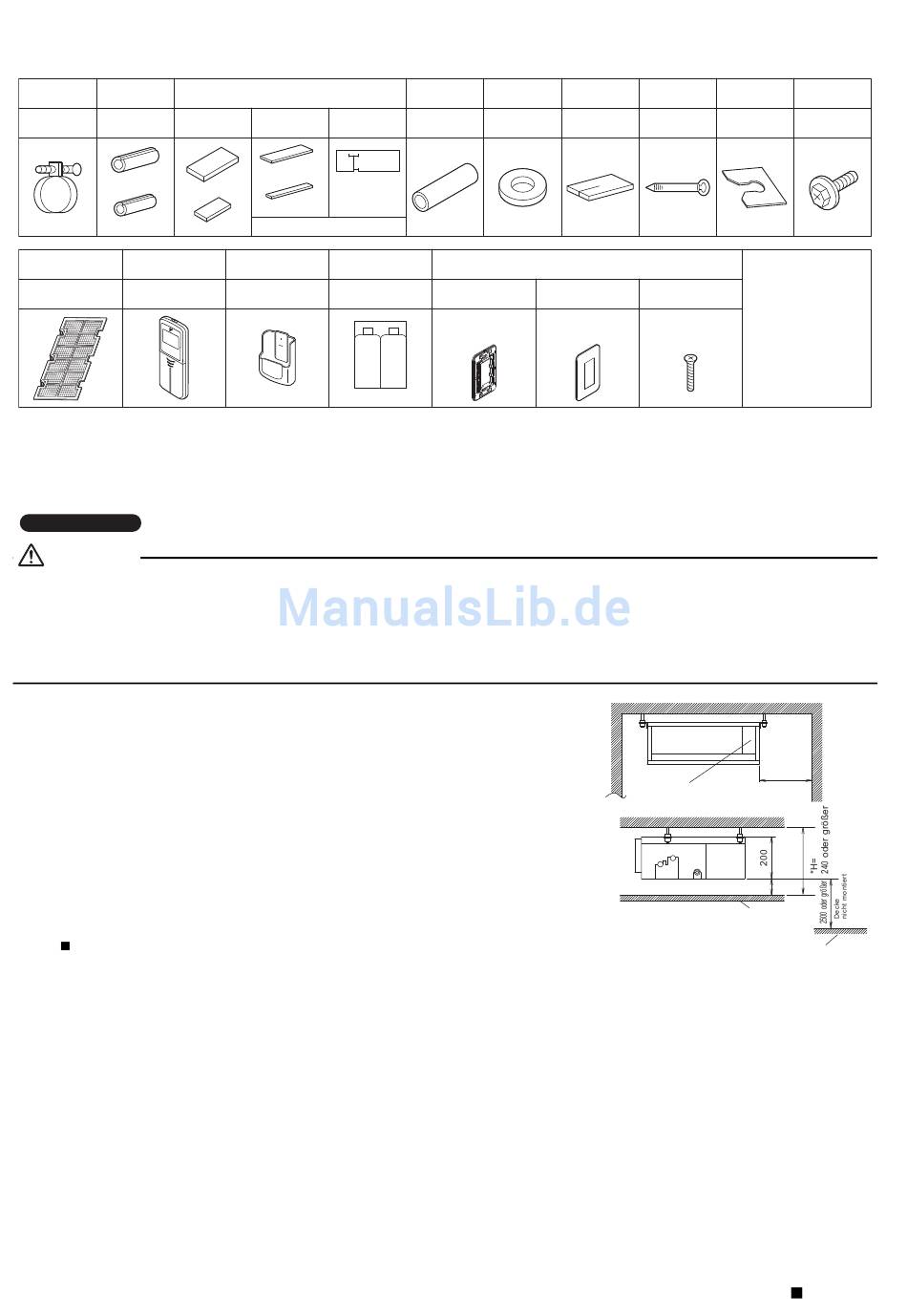

ZUBEHÖR
Isolierung für
Metallklemme
Fassung
Groß und klein,
1 Stck.
je 1
für Gasleitung
für Kältemittelleitung
Drahtlose
Luftfilter
Fernbedienung
1 Stck.
1 Stck.
WAHL DES INSTALLATIONSORTS
• Wählen Sie einen Installationsort, der vom Kunden genehmigt wurde.
Innenaggregat
Achtung
• Wird das Gerät während oder nach dem Auspacken bewegt, heben Sie es nur an den dafür vorgesehenen Vorrichtungen.
Üben Sie keine Kräfte auf andere Teile aus, speziell nicht auf die Kühlmittelleitungen, dem Ablauf und den Anschlüssen.
Tragen Sie, wenn Sie das Gerät installieren, Schutzbekleidung (Schuhe, Handschuhe usw.).
• Wenn Raumtemperatur und Feuchtigkeit unter der Decke möglicherweise 30°C bzw. 80% relative Feuchte überschreiten,
verstärken Sie die Isolierung der Kühlmittelleitungen zwischen den Geräten. Verwenden Sie Glaswolle oder
Polyethylenschaum als Isolation. Achten Sie darauf, dass diese stärker als 10mm ist und in die Deckenöffnung passt.
• Wo optimale Luftzufuhr gewährleistet ist.
• Wo keine Hindernisse die Luftströmung stören.
• Wo Kondensat gut ablaufen kann.
• Wo die tragenden Elemente der Decke stark genug für das Gewicht des Innenaggregats sind.
• Wo eine Einzugdecke an einer Schrägung nicht merkbar ist.
• Wo ausreichender Platz für Installation und Wartung gewährleistet ist.
• Wo Leitungen zwischen dem Innenaggregat und Außenaggregat innerhalb der zulässigen
Grenzen verlegt werden können (siehe Installationsanleitung für Außenaggregat).
• Das Innen- und Außenaggregat, Netzkabel und Übertragungsverdrahtung mindestens
1m von Fernsehgerät und Radios entfernt halten, um verzerrte Bilder und Rauschen
zu vermeiden. (Je nach Typ und Quelle der elektromagnetischen Wellen, können
statische Störungen auch in einem größeren Abstand als 1m auftreten.)
• Das Gerät darf nicht an einem Ort eingesetzt werden, an dem sich explosives
Gasgemisch in der Luft befinden könnte.
Verwenden Sie Aufhängerbolzen zur Installation. Prüfen Sie, ob die Decke
stark genug zum Tragen des Aggregatgewichts ist. Wenn Sie Zweifel
haben, verstärken Sie die Decke vor der Installation des Aggregats.
Wählen Sie die Abmessung *H so, dass ein Gefälle von mindesten 1% entsteht,
wie in "INSTALLATION DER ABLAUFLEITUNG" erwähnt.
• Um Kontakt mit dem Lüfter zu vermeiden, muss eine der folgenden Vorsichtsmaßnahmen ergriffen werden:
- Installieren Sie die Einheit so hoch wie möglich, die Höhe der Unterseite muss mindestens 2,7 m betragen.
- Installieren Sie die Einheit so hoch wie möglich mit einer Mindesthöhe der Unterseite von 2,5 m, wenn der Lüfter
äußerlich durch Teile abgeschirmt ist, die ohne Werkzeuge entfernt werden können (z. B. abgehängte Decke, Gitter).
- Installieren Sie die Einheit mit Kanal und Gitter, das nur mit Werkzeugen entfernt werden kann. Die Einheit muss so
installiert werden, dass der Lüfter nicht berührt werden kann. Wenn der Kanal eine Wartungstafel enthält, darf die
Tafel nur mit Werkzeugen entfernbar sein, um Kontakt mit dem Lüfter zu vermeiden. Die Schutzvorrichtung muss der
relevanten europäischen und nationalen Gesetzgebung entsprechen. Bezüglich der Installationshöhe bestehen keine
Beschränkungen.
2
Dichtungsmaterial
3 Stck.
1 Stck.
je 1
(nur für Modelle 50-60)
2 große
Groß
Isoliermaterial
Aufhängung
1 kleiner
(rechts)
Klein
Befindet sich in Auslassöffnung
Fernbedienungs-
Batterien der
halterung
Größe AAA
1 Stck.
1 Satz
2 Stck.
Unterlegscheibe
Ablaufschlauch
Dichtungsmaterial
für Abhängung
1 Stck.
8 Stck.
2 Stck.
Empfängerbausatz
1 Stck.
1 Stck.
Befestigungsrahmen
Zierplatte
Befestigungsplatte
Schrauben für
Klemme
der Unterlegscheibe
Schachtflansche
6 Stck.
1 Satz
4 Stck.
[ Andere ]
2 Stck.
• Betriebs-
Schrauben
anleitung
M4 x 25
• Installations-
anleitung
300 oder
größer
Steuerungskasten
Platz für
Wartungsarbeiten
20 oder größer
Decke
Fußboden
(Länge: mm)
