6-5 Rohrleitungsisolierung
• Nachdem die Gasleckprüfung beendet ist, führen Sie die Isolierung gemäß den folgenden Abbildungen
unter Verwendung des mitgelieferten Isoliermantels (3) und der Schellen (2) aus.
ACHTUNG
• Isolieren Sie sämtliche Rohrleitungen, einschließlich Flüssigkeitsleitungen, HP/LP-Gasleitungen, Saug-
gasleitungen, Gasleitungen und ihrer Verbindungen.
Werden diese Leitungen nicht isoliert, kann es zu Wasserlecks oder Verbrennungen kommen.
Insbesondere bei vollem Kühlbetrieb fließt Niedertemperaturgas durch die HP/LP-Gasleitungen, weshalb
der gleiche Isolierbetrag wie für die Sauggasleitungen erforderlich ist.
Außerdem strömt Hochtemperaturgas durch die HP/LP-Gasleitung und Gasleitung, weshalb eine Isolie-
rung benötigt wird, die einer Temperatur von über 120°C standhält.
• Wenn das Isoliermaterial im Einklang mit der Installationsumgebung verstärkt wird, ist auch die Isolier-
ung der vom Gerät überstehenden Leitungen zu verstärken.
Das für die Verstärkungsarbeit erforderliche Isoliermaterial ist vor Ort zu beschaffen.
Für weitere Informationen siehe das Konstruktionsdatenbuch.
3) Beide Enden mit
Klammern (bauseits
bereitstellen) sichern.
2) Isoliermaterial (bauseits
bereitstellen) anbringen.
1) Isoliermaterial
(bauseits bereit-
stellen) anbringen.

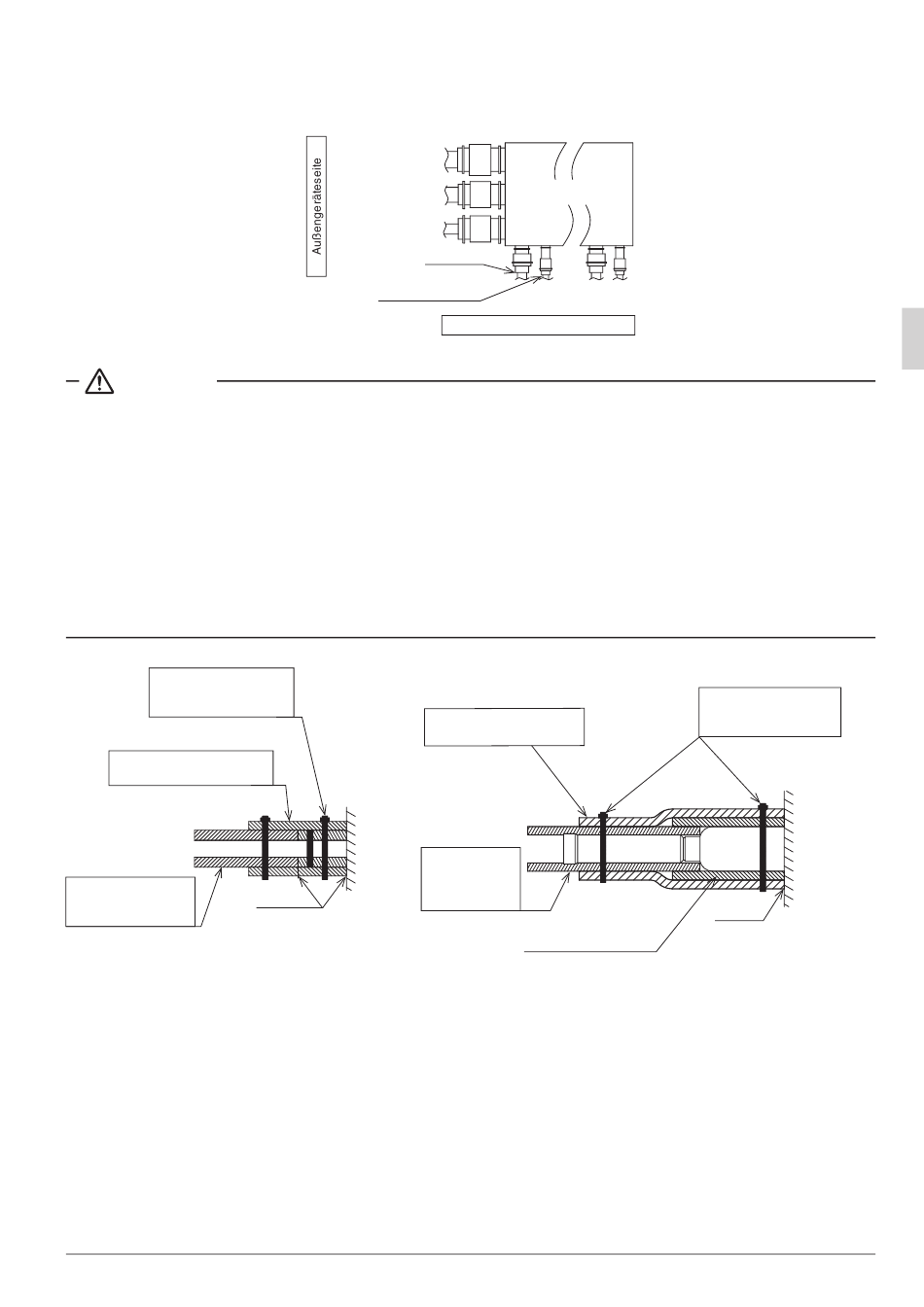

Installationsanweisungen für Isoliermaterial
(Außengeräteseite) (Flüssigkeitsleitungen)
Deutsch
Flüssigkeitsleitung
Sauggasleitung
HP/LP-Gasleitung
Gasleitung
Flüssigkeitsleitung
2) Isoliermaterial (bauseits
Produkt
1) Isoliermate-
Kleben.
BS-Gerät
Innengeräteseite
bereitstellen) anbringen.
rial (bauseits
bereitstellen)
anbringen.
Isoliermantel
(mit Produkt geliefert)
Installationsanweisungen für Isoliermaterial
(Außengeräteseite) (Sauggas- und HP/LP-Gasleitungen)
3) Beide Enden mit
Klammern (bauseits
bereitstellen) sichern.
Produkt
Kleben.
12
