ACHTUNG
• Verwenden Sie beim Löten der Leitungen keine Antioxidantien.
(Rückstände könnten die Leitungen verstopfen oder eine Funktionsstörung der Teile verursachen.)
• Weitere Informationen über Kältemittelleitungen des Außengerätes finden Sie in der Installationsanlei-
tung des Außengerätes oder im Technik-Handbuch.
(Falls Sie vergessen, die Rohrleitungen zu entlüften oder zusätzliches Kältemittel einzufüllen, kann es zu
einem Mangel an Kältemittel in den Rohrleitungen oder anderen Problemen kommen, wodurch eine
Funktionsstörung der Anlage verursacht wird [z. B. mangelhafte Kühl- oder Heizleistung].)

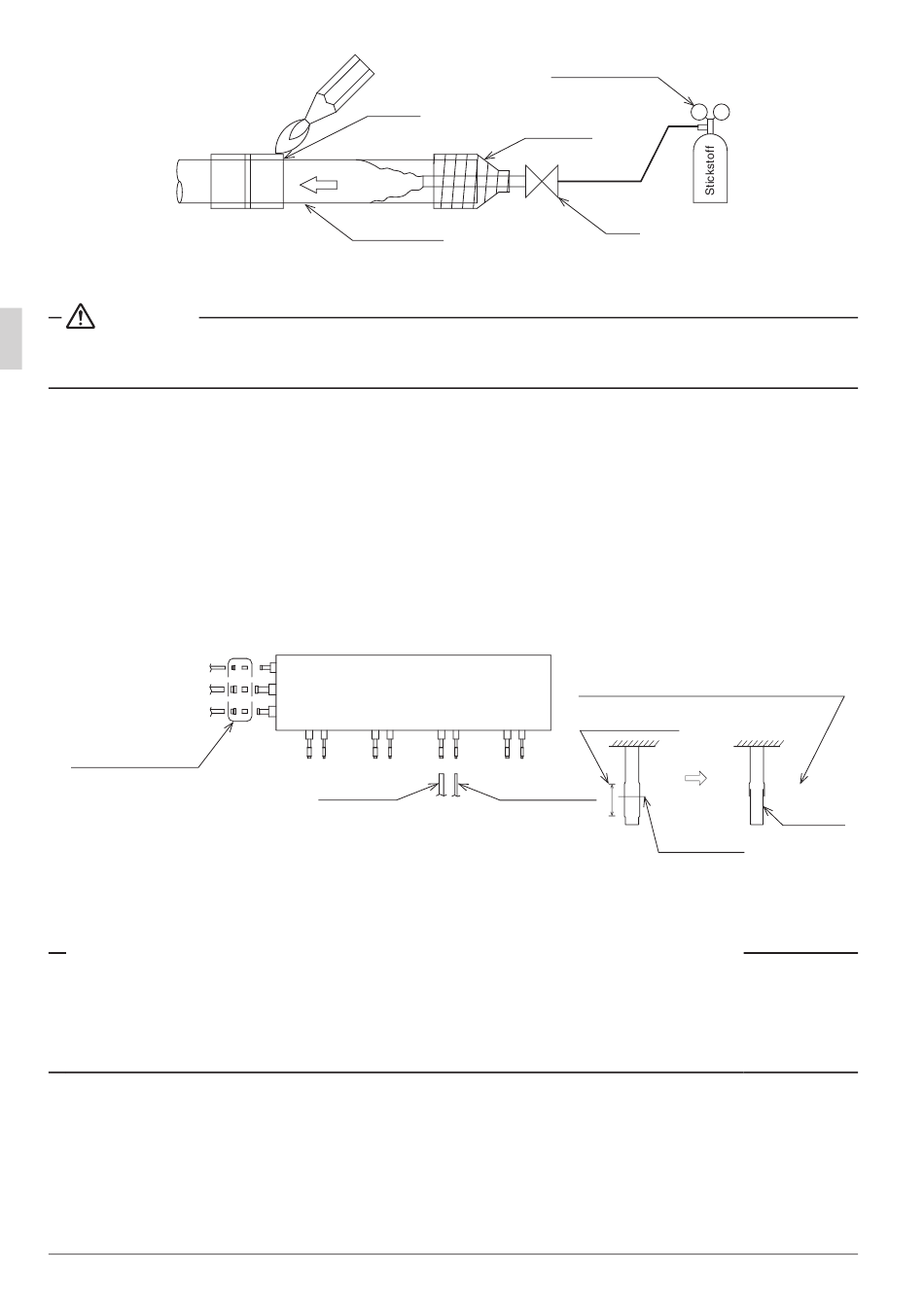

6-3 Rohrleitungsanschluss
Flüssigkeitsleitung (*1)
Sauggasleitung (*1)
HP/LP-Gasleitung (*1)
Reduzierverbinder (*2)
(*1) Kennzeichnet lokale Rohrleitung.
(*2) Ein Reduzierverbinder kann erforderlich sein (bauseits bereitstellen), falls die lokale Rohrgröße nicht
für die Rohrgröße des BS-Gerätes geeignet ist (Tabelle 5).
Falls unbenutzte Zweiganschlüsse (nicht mit einem Innengerät verbunden) übrig sind
• Falls unbenutzte Zweiganschlüsse vorhanden sind, verwenden Sie das Verschlussrohr (7) (Zubehör).
Falls mehrere unbenutzte Zweiganschlüsse vorhanden sind, verwenden Sie den Verschlussrohrsatz
(KHFP26A100C).
Verwenden Sie unbedingt den Absperrventilsatz für Erweiterung (KHFP26M224, getrennt erhältlich) für
Zweiganschlüsse, die Sie später erweitern wollen.
6-4 Luftdichtheitstest und Vakuumtrocknung
• Nachdem die Kältemittelleitungsarbeiten für Innengeräte, BS-Gerät und Außengerät abgeschlossen sind,
führen Sie einen Luftdichtheitstest und Vakuumtrocknung durch.
Weitere Informationen über den Luftdichtheitstestdruck finden Sie in der Installationsanleitung des
Außengerätes.
11
Lötstelle
Stickstoff
Kältemittelleitung
Abb. 2
BS-Gerät (Oberseite)
Gerät D
Gerät C
Gerät B
Gasleitung (*1)
Druckregler
Schutzband
Ventil
Hinweise
Wird ein Innengerät des Typs 20-50 ang-
eschlossen, erübrigt sich der Schnitt, und der
Anschluss kann wie gewöhnlich vorgenommen
werden.
In anderen Fällen ist das Auslassrohr durchzus-
chneiden und der Anschluss an das Verbind-
ungsrohr vorzunehmen.
Im Einklang mit den folgenden Anweisungen.
Gerät A
Anschlussbereich
Flüssigkeitsleitung (*1)
Schnittpunkt
(Mitte des
Anschlussbereichs)
Verbinden
Lokale Leitung
