2. Eingänge
INP
Dynamischer Zähleingang.
RESET
Dynamischer RESET-Eingang. Dieser ist mit der
roten RESET-Taste parallel geschaltet und setzt
den Zähler auf Null.
3. Einstellung der Betriebs-
parameter
a. Beide Tasten auf der Vorderseite gedrückt
halten und Spannungsversorgung einschalten
oder bei eingeschalteter Spannungsver-
sorgung beide Tasten gleichzeitig 5 s drücken.

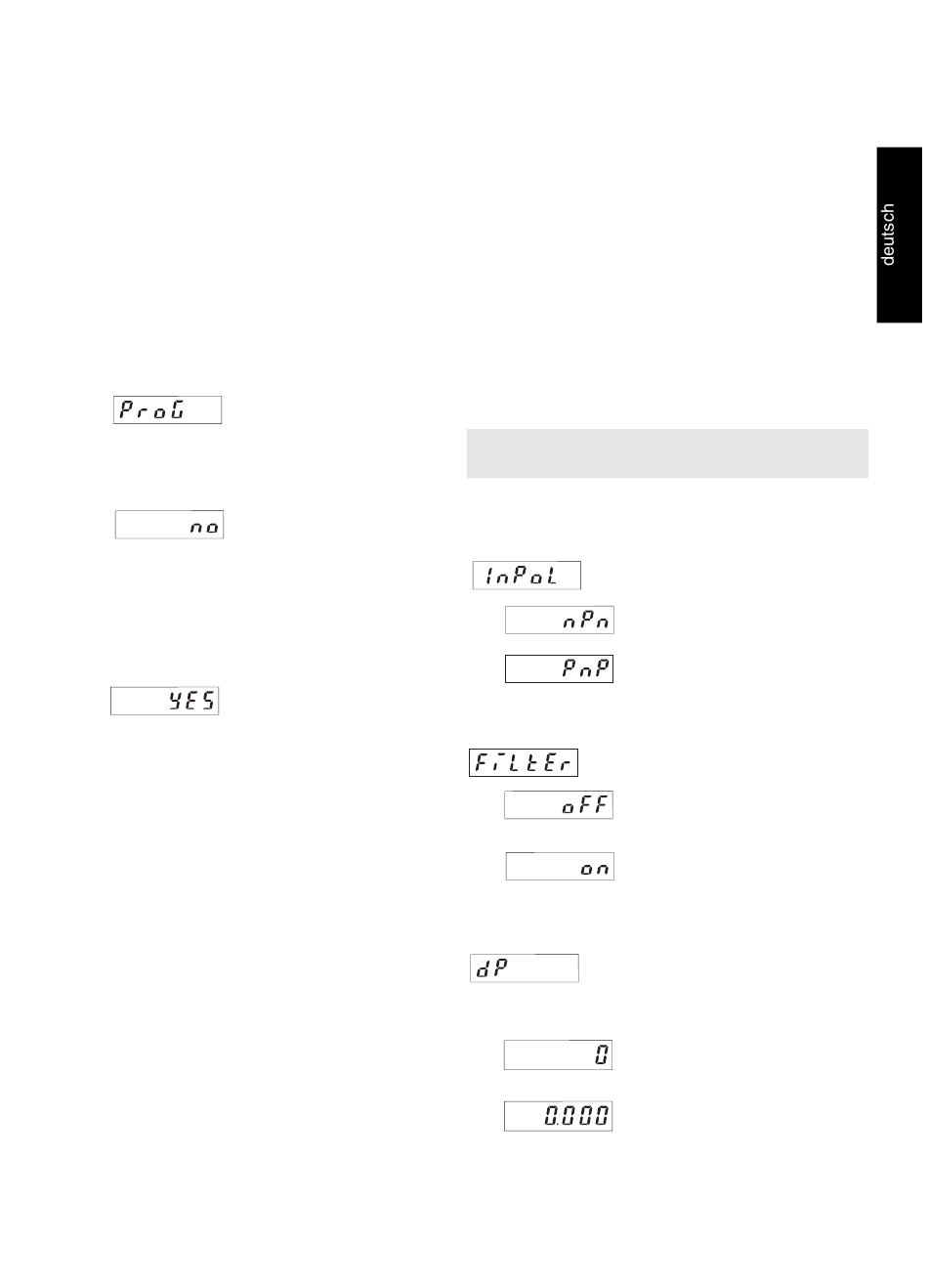

b. Auf dem Display erscheint
c. Sobald die Tasten losgelassen werden
erscheint auf dem Display
c1.durch Drücken der linken Taste und betätigen
der rechten Taste wird der Programmier-
vorgang abgebrochen
c2.durch Drücken der rechten Taste wird auf
d. Durchgedrückt halten der linken Taste und
betätigen der rechten Taste wird in den ersten
Parameter umgeschaltet.
e. sobald die rechte Taste losgelassen wird,
erscheint im sekündlichen Wechsel der
Menütitel und die aktuelle Menüpunkt-
einstellung. Nach Betätigen der linken Taste
wird nur noch die Menüpunkteinstellung
angezeigt.
f. durch Drücken der rechten Taste wird die
Menüpunkteinstellung jeweils um einen Wert
weitergeschaltet.
(Wenn Zahlenwerte eingegeben werden sollen
(z.B. bei der Faktoreinstellung), wird mit der
linken Taste zunächst die Dekade angewählt
und dann mit der rechten der Wert eingestellt.
g. Umschalten auf den nächsten Menüpunkt
durch gedrückt halten der linken Taste und
betätigen der rechten Taste.
umgeschaltet.
h. der jeweils letzte Menütitel "EndPro" ver-
möglicht durch Anwahl von "Yes" das
Verlassen des Programmmenüs und die Über-
nahme (Speicherung der neuen Werte). Wird
"no" angewählt, beginnt die Programmier-
routine von vorne, wobei die zuletzt eingestell-
ten Werte zunächst erhalten bleiben. Diese
können nun nochmals verändert oder kon-
troliert werden.
4. Programmierroutine
Nachfolgend sind die einstellbaren Parameter des
Gerätes aufgeführt, die in der unten angegebe-
nen Reihenfolge eingestellt werden können. Nach
einem Durchlauf der Routine ist das Gerät voll-
ständig programmiert.
Die zuerst angegebenen Werte entsprechen der
Werkseinstellung
4.1 Polarität der Eingänge
npn: nach 0 V schaltend
pnp: nach +U B schaltend

4.2 Zuschaltung des 30 Hz-Filters (INP)

30 Hz-Filter aus (f max )
30 Hz Filter ein

4.3 Dezimalpunkteinstellung

Der Dezimalpunkt legt die
Darstellung des Zählerstan-
des fest. Er hat keinen Einfluß
auf die Zählung.
0
0.0
0.00 zwei Dezimalstellen
0.000 drei Dezimalstellen
keine Dezimalstelle
eine Dezimalstelle
