Boîtier: Pour montage dans
panneau : 96 x 48 mm
selon DIN 43700,
RAL7021, gris foncé
Poids: env. 150 g
Indice de protection: IP 65 (face avant)
Nettoyage:
Les faces avant des appareils ne doivent être
nettoyées qu'avec un chiffon doux humide.

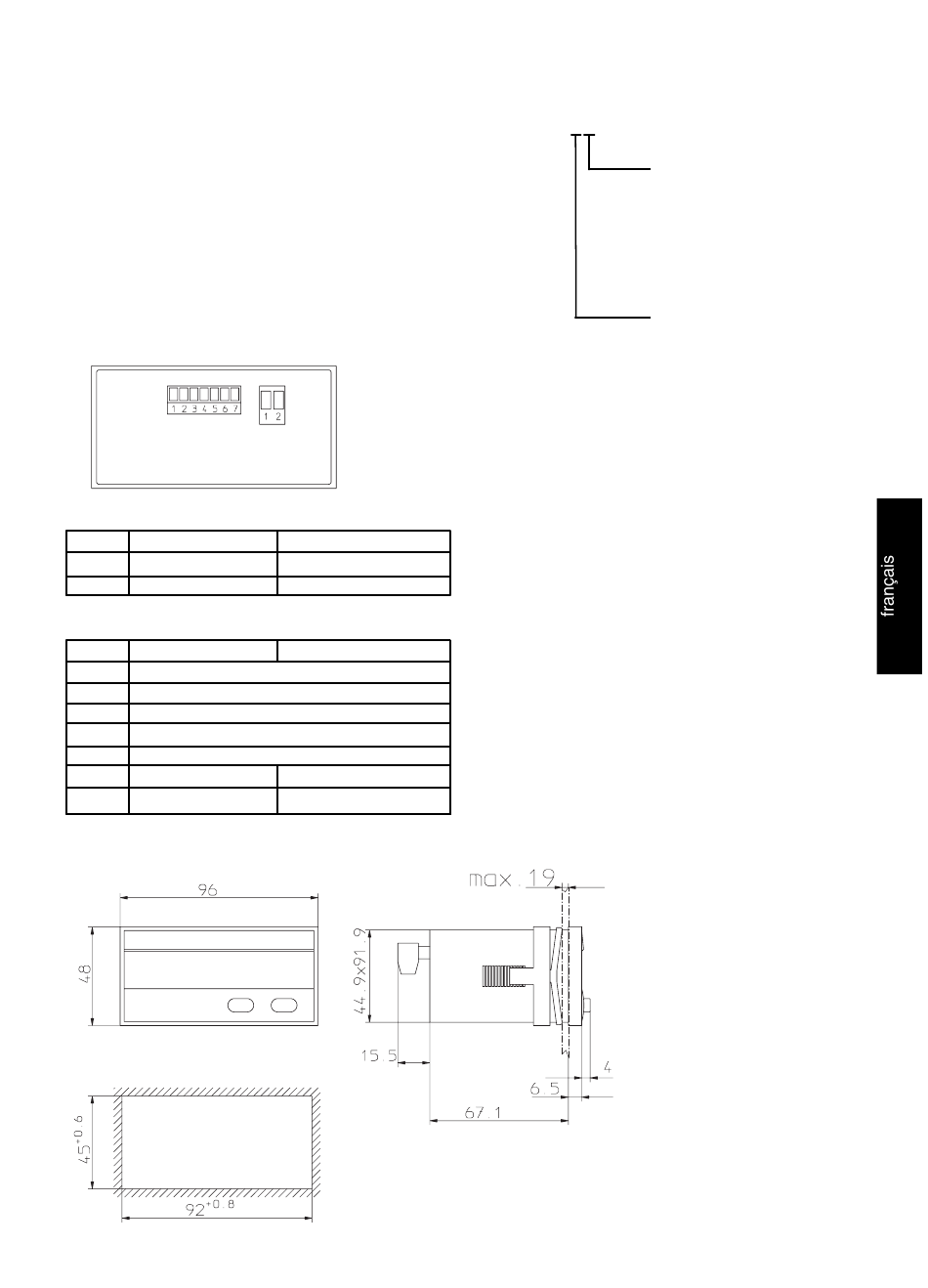

6. Raccordements
X1
Raccordement X2
Pin Version CA
1 90 ... 260 V CA
2 90 ... 260 V CA
Raccordement X1
Pin Version CA
1 norm. fermé
2 norm. fermé
3 RESET
4 n.c.
5 INP
6 GND
7 + 24 Vout
9. Dimensions
Découpe d'encastrement
X2
Version CC
0 V CC (GND)
10 ... 30 V CC
Version CC
norm. fermé
norm. fermé
7. Codification de commande
6.540.012.XX0
Niveau de commutation
des entrées
0 = Niveau standard (HTL)
A = Niveau 4 ... 30 V DC
Tension d'alimentation
0 = 90 ... 260 V AC
3 = 10 ... 30 V DC
8. La livraison comprend
Afficheur digital
Bornier à visser 2 bornes RM 5,08
Bornier à visser 7 bornes RM 3,81
Etrier de montage
Joint
Notice de mise en service multilingue
Bas (0 ... 2 V DC)
Haut (4 ... 30 V DC)
5
