6. Collegamenti
X1
Collegamento X2
Pin Versione CA
1 90 ... 260 V CA
2 90 ... 260 V CA
Collegamento X1
Pin Versione CA
1 normalmente chiuso
2 normalmente chiuso
3 RESET
4 normalmente chiuso
5 INP
6 GND
7 + 24 Vout

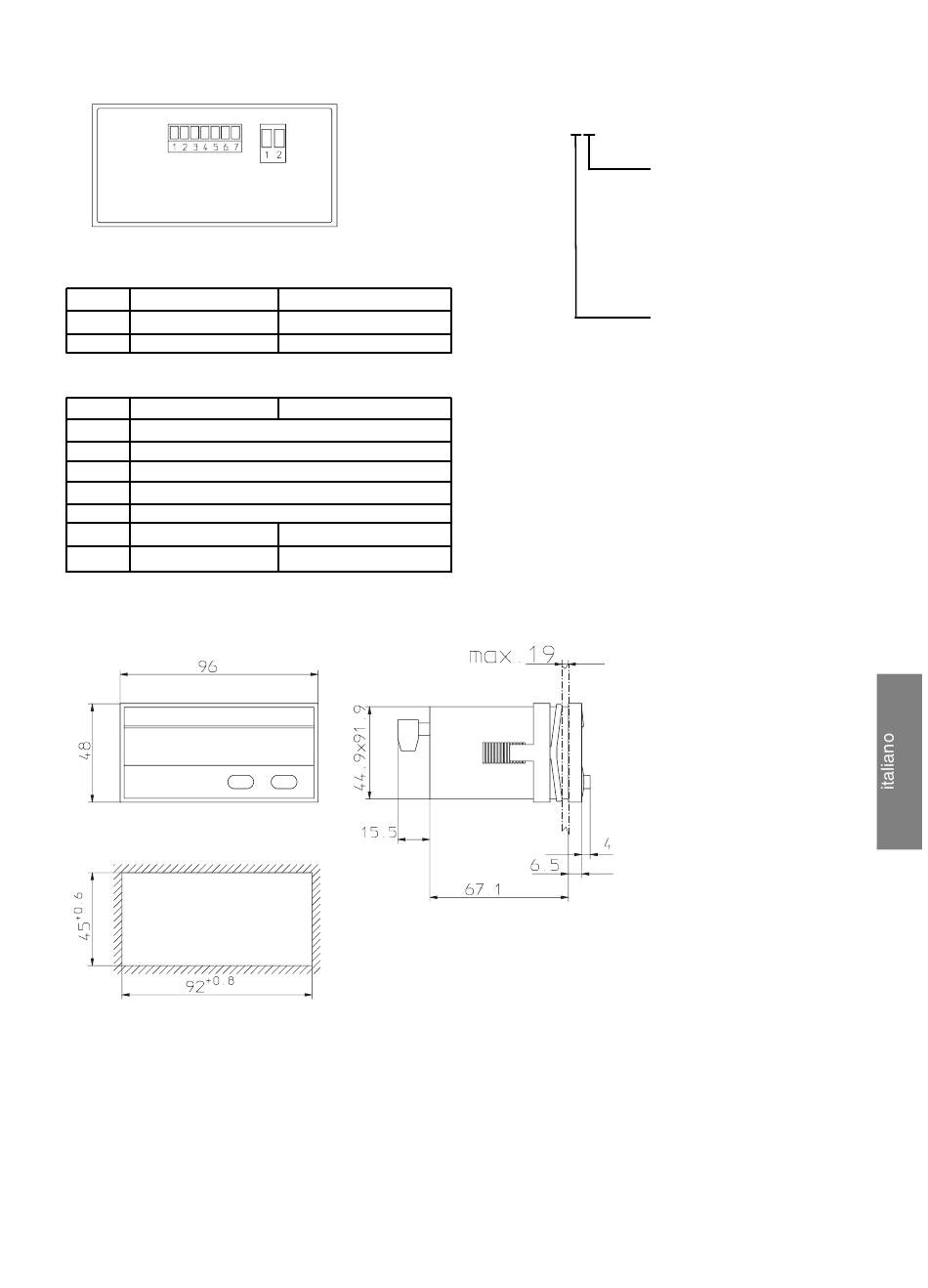

9. Dimensioni
Apertura d'incastro
X2
Versione CC
0 V CC (GND)
10 ... 30 V CC
Versione CC
normalmente chiuso
normalmente chiuso
7. Codificazione per l'ordinazione
6.540.012.XX0
Livello di commutazione
delle entrate
0 = Livello standard (HTL)
A = Livello 4 ... 30 V DC
Tensione di alimentazione
0 = 90 ... 260 V CA
3 = 10 ... 30 V CC
8. La consegna include
Display digitale
Morsettiera a viti con 2 morsetti, RM 5.08
Morsettiera a viti con 7 morsetti, RM 3,81
Staffa di fissaggio
Guarnizione
Istruzioni per l'uso plurilingue
Basso (0 ... 2 V DC)
Alto (4 ... 30 V DC)
