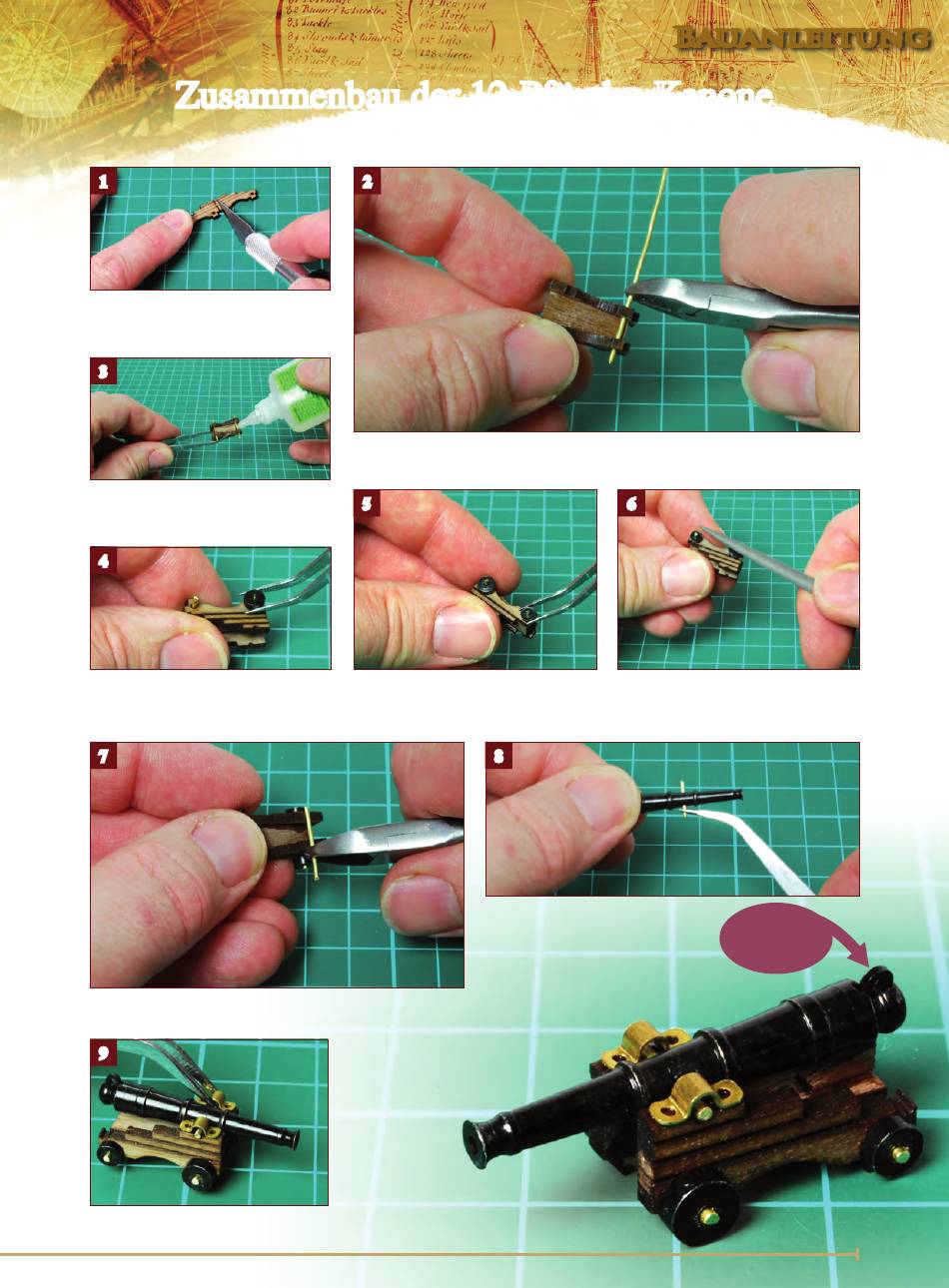

Zusammenbau der 12-Pfünder-Kanone
Falls Sie die Ausgaben 1, 14, 24 oder 25 nicht zur Hand haben: Hier noch einmal die Anleitung.
1
1.
Die Verbindungsstege zwischen den
beiden Seitenwangen trennen und mit
einer Feile glätten.
3
3.
Die Grundplatte der Lafette gegen
die mittig ausgerichteten Achsen
drücken, mit Sekundenkleber sichern.
4
4.
Eines der beiden größeren Räder mit
Sekundenkleber auf der vorderen Achse
fixieren.
7
7.
Aus dem verbleibenden Draht den Schildzapfengurt
ablängen, anschließend beide Enden flach feilen.
9
2
2.
Wie gezeigt, die Lafette festhalten. Den Messingdraht einstecken und so kürzen,
dass beiderseits 3 mm überstehen. Mit der zweiten Achse wiederholen.
5
5.
Anschließend zuerst ein kleines Rad an
der Hinterachse, dann die beiden Räder
der anderen Kanonenseite anbringen.
8
8.
Den Draht durch das
Loch im Rohr stecken.
9.
Das Rohr mit der Kausche nach
oben auf die Lafette legen. Die
Schildzapfengurte mit Sekunden
kleber auf den Drähten
befestigen.
Abschließend
den Richtkeil
herstellen und
unter das Rohr kleben.
126
Bauanleitung
6
6.
Die Achsenenden mit der Feile
glätten; dabei etwa 0,5 mm Überstand
an jedem Rad stehen lassen.
Die Kausche
muss nach
oben weisen.
