Bauanleitung

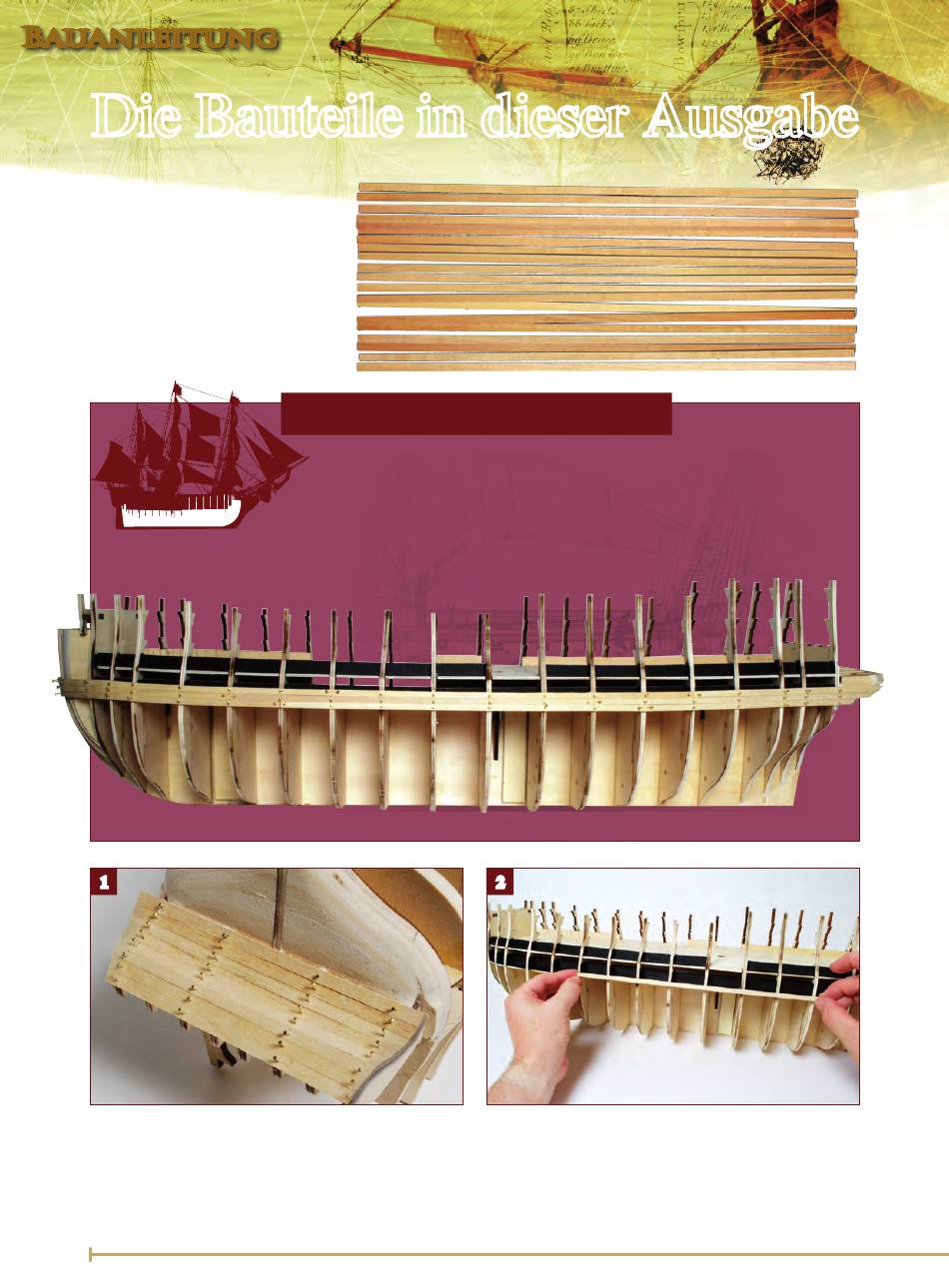

Die Bauteile in dieser Ausgabe
Diese Ausgabe beinhaltet
weitere Leisten der Rumpf
beplankung Ihrer Victory.
Holzleisten
20 Holzleisten 5 x 2 x 300 mm
sowie Messingnägel
1
1.
Die beiderseits überstehende Beplankung der Heckgalerie
in die oben abgebildete Form bringen. Mit einer an den Rumpf
angelegten Leiste kontrollieren Sie, wie viel Material
wegzufeilen ist. Die seitliche Beplankung der Galeriestützen
soll dem Plankenverlauf des Rumpfes folgen (siehe S. 11,
Schritt 5).
So werden die Teile verbaut
Bei dieser Montagesitzung bringen Sie die
ersten drei Plankengänge am Rumpf an.
WICHTIG: Es wird jeweils nur eine Seite
des Modells gezeigt. Beplanken Sie die
Seiten Ihres Modells abwechselnd:
zuerst eine Planke an Backbord,
anschließend die gleiche Leiste an
Steuerbord, dann wieder an Backbord.
Dadurch verhindern Sie, dass sich der
Rumpf durch einseitiges Beplanken
verzieht. Sofern Sie sich für die Cutaway-
Version entschieden haben, lassen Sie
Teile der Rumpfbeplankung aus. Beachten
Sie hierzu die Info-Kästen auf den Seiten
11 und 12.
2
2.
Halten Sie die erste Leiste an der Backbordseite zwischen
den Spanten 17 und 24 an den Rumpf. Sie soll bündig mit dem
unteren Batteriedeck abschließen. Markieren Sie die Leiste,
und schneiden Sie sie so zu, dass sie von der Mitte des Spantes
17 zur Mitte des Spantes 24 reicht (s. Kurztipp unter Schritt 3).
86
