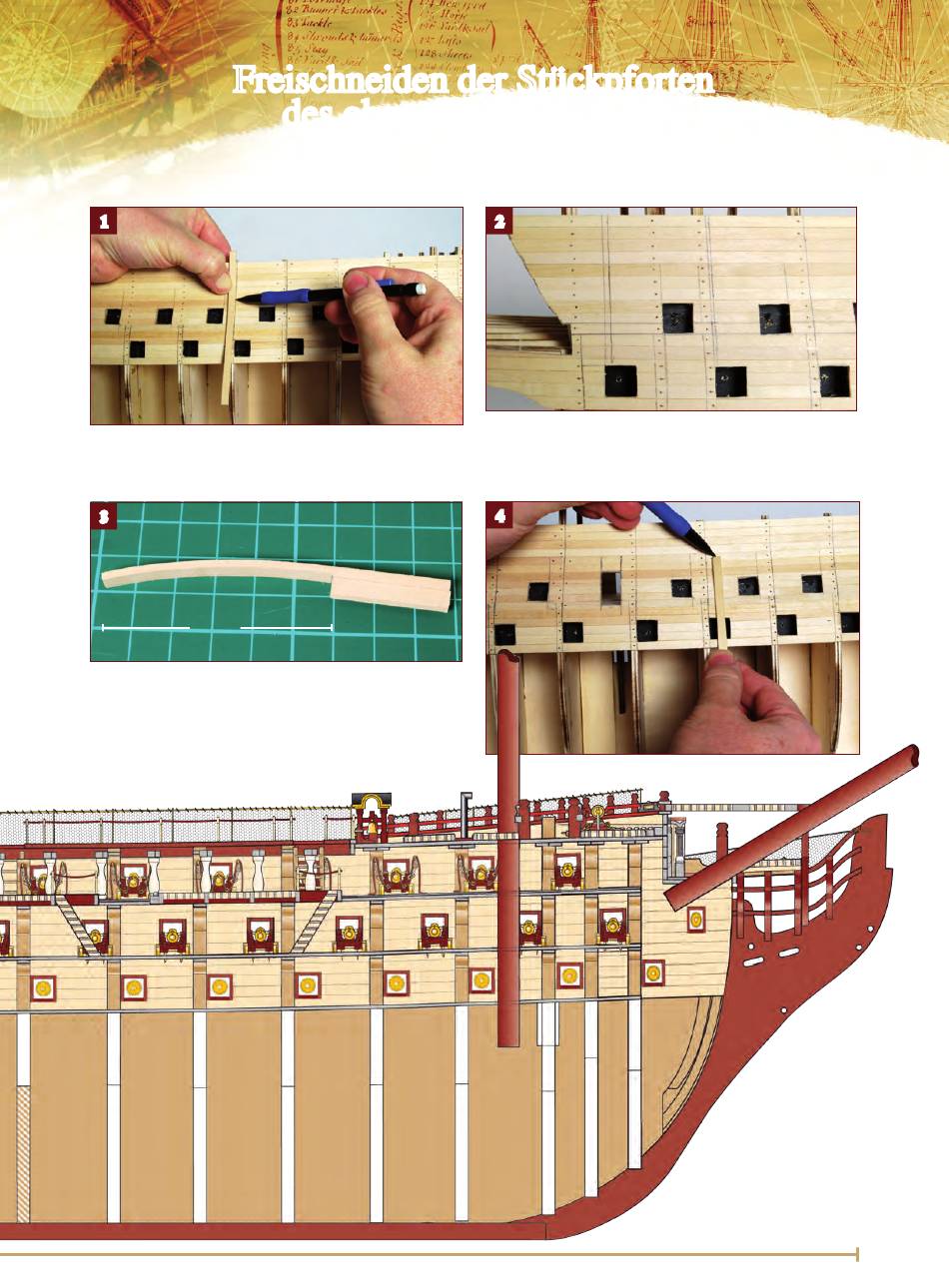

Freischneiden der Stückpforten
Das Freischneiden der Stückpforten des oberen Batteriedecks erfolgt ähnlich wie bei denen der beiden
darunter liegenden Decks. Zeichnen Sie die Positionen sehr sorgfältig ein. Der große Abstand zum
1
1.
Markieren Sie die Spantvorderkanten am Rumpf. Verlängern
Sie die Linien des unteren Batteriedecks mithilfe einer Leiste
nach oben (siehe oben).
3
57 mm
3.
Fertigen Sie eine Lehre an,
ähnlich jener, die Sie für
Ausgabe 27 verwendet haben.
Der Abstand zum Anschlag soll
57 mm betragen.
des oberen Batteriedecks
Referenzpunkt erschwert das genaue Abmessen.
4.
Mit Hilfe der Lehre
markieren Sie, wie
gezeigt, die
Unterkante jeder
Stückpforte.
2
2.
Für die achterste Stückpforte eine Linie von der Stückpforte
des unteren Batteriedecks nach oben ziehen, anschließend davor
eine Parallellinie im Abstand von 2 mm. Für die zweite Stück-
pforte eine Linie im Abstand von 1 mm zum Spant aufzeichnen.
4
120
