Bauanleitung
3
3.

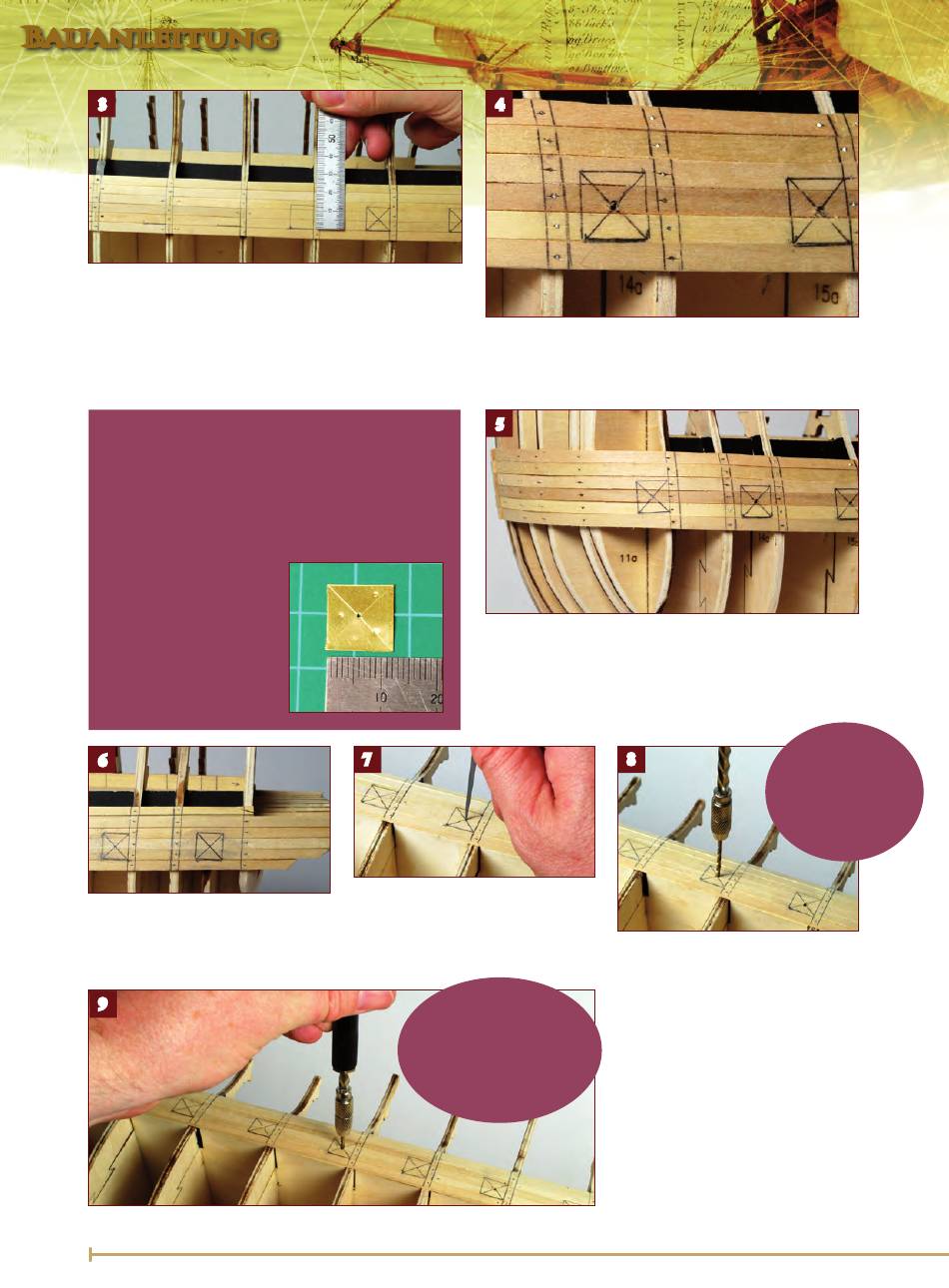

Sämtliche Stückpforten weisen eine Kantenlänge von 12 mm
auf und schließen bündig mit dem ersten Plankengang ab. Mit
Ausnahme der zweiten und achtersten berühren sämtliche
Stückpforten den jeweils dahinter gelegenen Spant. Arbeiten
Sie exakt nach dem Plan auf Seite 10/11. Eine Stückpforten-
Schablone erleichtert das Anzeichnen (siehe Kurztipp). Anhand
der Diagonalen legen Sie den Mittelpunkt der Stückpforte fest.
Kurztipp
Eine Schablone erleichtert das Anzeichnen der Stückpfor-
ten ungemein. Der Pfortenumriss und der Pfortenmittel-
punkt dienen Ihnen zur Orientierung. Verwenden Sie dazu
ein dünnes Stück Metall (z. B. Messingblech aus dem
Modellbaufachhandel). Schneiden Sie mit einer scharfen
Schere ein Quadrat von 12 x 12 mm aus. Mit einer Zirkel-
spitze (o. ä.) die Diagonalen und den Mittelpunkt einritzen.
Letzteren mit einem Nagel
durchschlagen, oder benutzen
Sie einen Mini-Handbohrer;
dann den Grat auf der
Unterseite abfeilen. Schlagen
Sie mit einem Nagel ein paar
Dellen, damit die Schablone
nicht so leicht verrutscht.
6
6.
Die achterste Stückpforte liegt genau
mittig zwischen den Spanten 29 und 30,
ihre senkrechten Kanten verlaufen zu
beiden parallel.
9
4
4.
Die vom Bug aus gesehen zweite Stückpforte liegt exakt
mittig zwischen den zueinander dichter positionierten
Spanten 13 und 14, ohne diese zu berühren.
5
5.
Die Stückpforten sollen parallel zur Wasserlinie liegen. Dies
hat zur Folge, dass in Richtung Bug und Heck, wo die Planken
einem leichten Schwung nach oben folgen, die Stückpforten
eventuell auch in den ersten Plankengang hineingeschnitten
werden müssen oder ihn zumindest berühren – wie an der
vordersten Stückpforte im Bild oben zu erkennen.
7
7.
Punktieren Sie vorsichtig mit der
Spitze eines Dorns, Nagels oder Zirkels
den Mittelpunkt jeder Stückpforte. Dies
erleichtert das Ansetzen des Bohrers in
Schritt 8.
KURZTIPP
Stets senkrecht zur
Beplankung bohren, damit das
später im Längsbalken
steckende Kanonenrohr nicht
schräg aus der Stückpforte
herausragt.
96
8
Überprüfen Sie die
gründlich, bevor Sie
8.
Bohren Sie ein 2-mm-Loch in den
Mittelpunkt. Verwenden Sie dazu einen
Mini-Handbohrer, da dieser im Vergleich
zu elektrischen Bohrern ein kontrollier-
teres Arbeiten ermöglicht. Das weiche
Holz lässt sich ohne jeden Kraftaufwand
durchbohren.
9.
Bohren Sie weiter bis in den Längs-
träger. Achten Sie dabei darauf, den
Bohrer parallel zum Batteriedeck und
senkrecht zur Beplankung zu führen.
Das gebohrte Loch im Längsträger
nimmt später das Kanonenrohr auf.
KURZTIPP
Positionen der
Stückpforten
den Bohrer
ansetzen.
