Bauanleitung

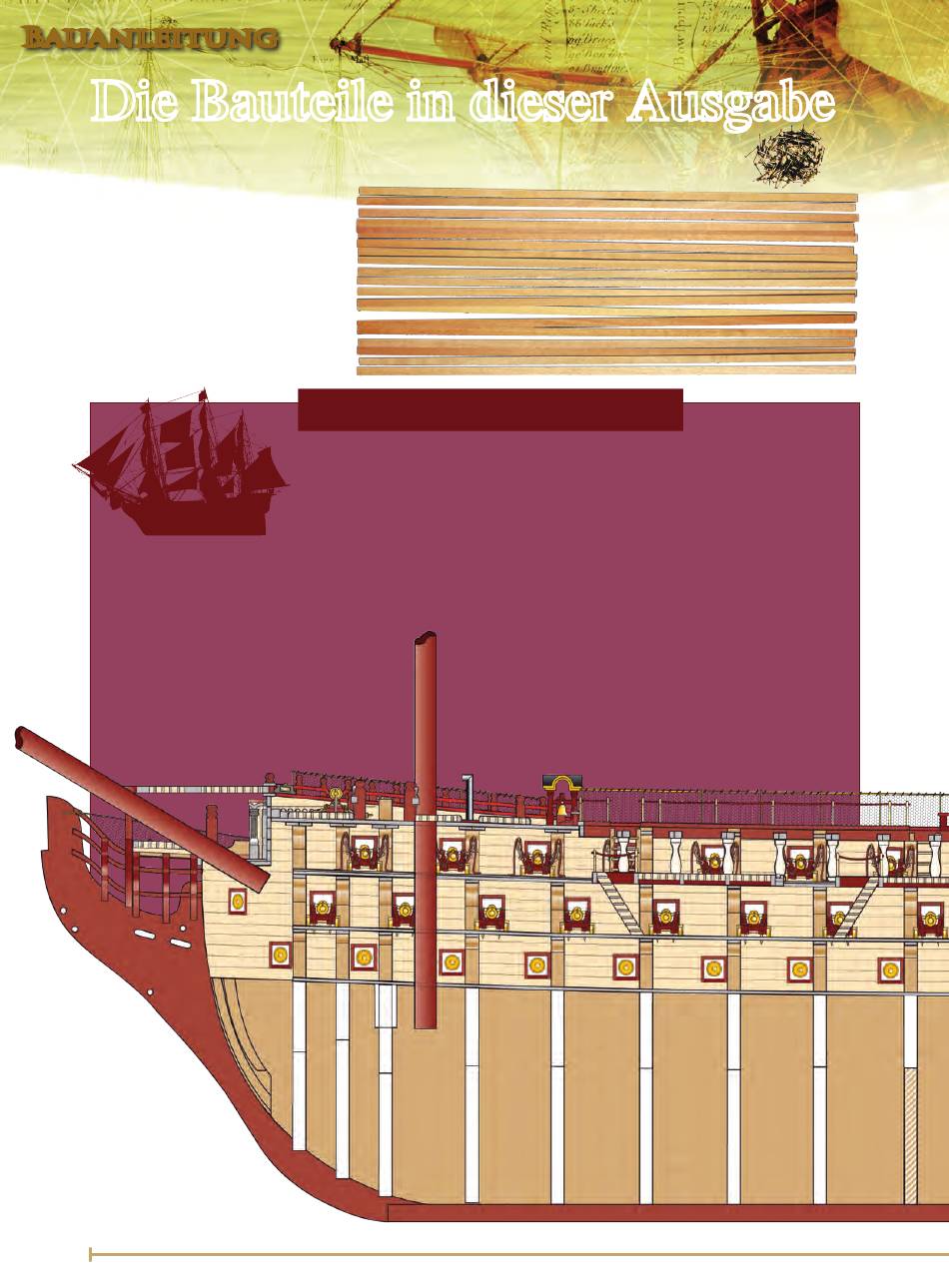

Die Bauteile in dieser Ausgabe
Mit dieser Ausgabe
erhalten Sie weitere
Leisten der Rumpf
beplankung Ihrer
Victory.
Holzleisten
20 Holzleisten 5 x 2 x 300 mm
sowie Messingnägel
erläutert die notwendigen Arbeitsschritte. Gezeigt werden
das Markieren und Ausschneiden der Öffnungen auf einer
Schiffsseite, auf der anderen Seite gehen Sie identisch vor.
Stückpforten positionieren
Der doppelseitige Plan
unten zeigt die Positionen
sämtlicher Stückpforten,
die in die Beplankung
geschnitten werden
müssen. Die Bauanleitung
94
Eine Ausnahme bildet die Cutaway-Version, die Ihnen im
Bereich der ausgelassenen Teile der Bordwand des unteren
und mittleren Batteriedecks das Ausschneiden der
Stückpforten erspart.
Sie beginnen in dieser Montage-Sitzung mit den Stück-
pforten des unteren Batteriedecks. Davon gibt es je
Schiffsseite 16 Stück. Sämtliche dieser Stückpforten sitzen
exakt an der Vorderkante der Spanten – mit Ausnahme der
achtersten Öffnung, die genau mittig zwischen den Spanten
29 und 30 positioniert wird, und der zweiten Stückpforte
von vorne, die ebenfalls mittig zwischen zwei Spanten sitzt.
Haken Sie anhand des Bauplans die Stückpforten jeweils ab,
nachdem Sie sie auf das Modell übertragen haben.
Überprüfen Sie die Positionen, bevor Sie sie gemäß der
Schritte 7–13 dieser Bauanleitung ausschneiden.
