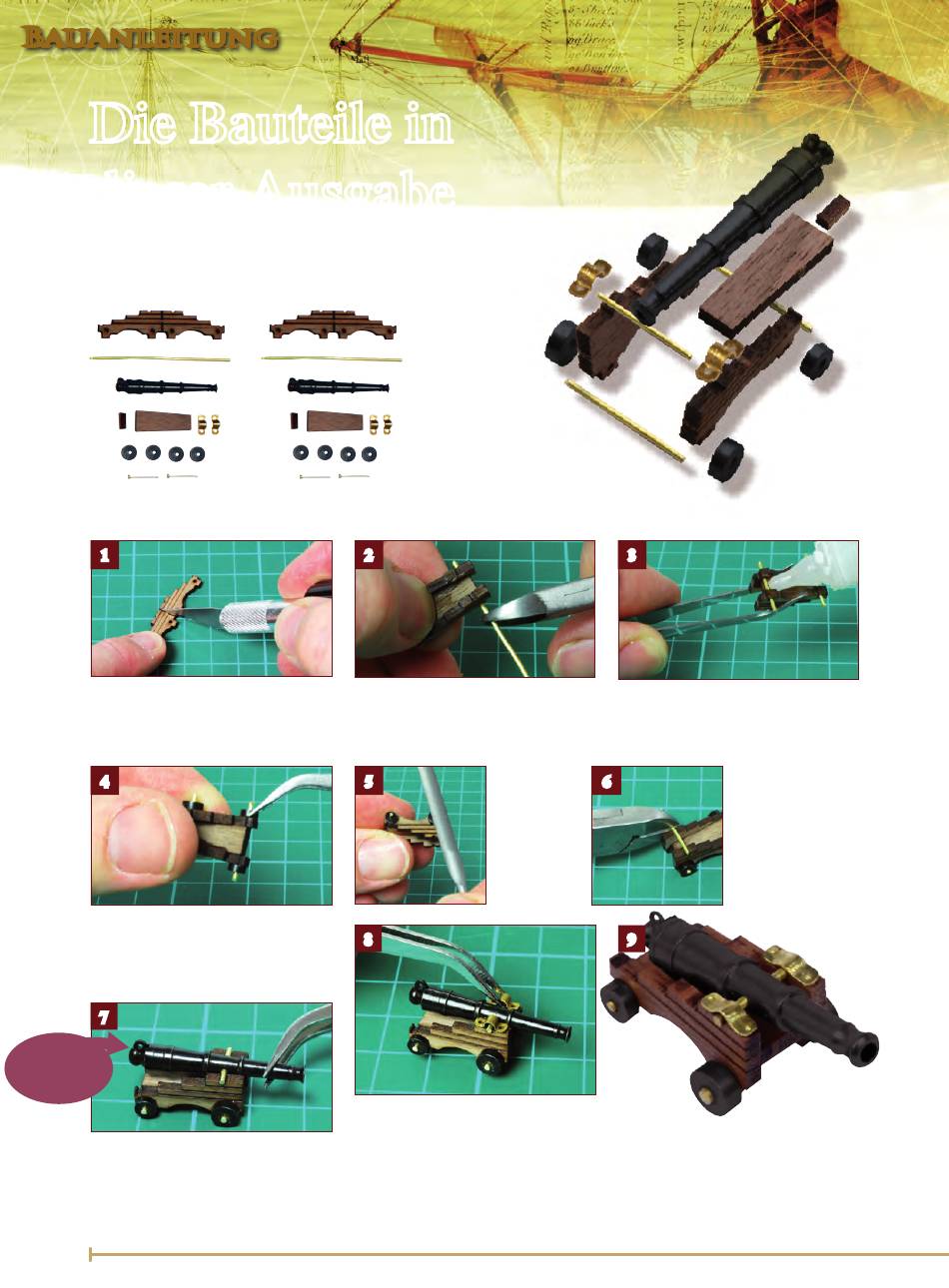

Bauanleitung
Die Bauteile in
dieser Ausgabe
Mit dieser Ausgabe erhalten Sie die Einzelteile für zwei
weitere 12-Pfünder Ihrer Victory.
1
1.
Die Seitenwangen voneinander trennen
und an der Bodenplatte befestigen. Die
Rillen der Wangen müssen nach außen, die
schmale Seite der Platte nach vorne zeigen.
4
4.
Mit einem Tropfen Sekundenkleber
befestigen Sie die größeren Räder an der
Vorderachse. Wiederholen Sie den Vorgang
mit den kleineren Rädern an der Hinterachse.
7
Die Kausche
muss nach oben
zeigen.
7.
Die Enden flach feilen. Den Schild
zapfen durch das Kanonenrohr stecken
und dieses auf die Lafette legen.
Zusammensetzen der 12-Pfünder
2
2.
Den Messingdraht einstecken und so
kürzen, dass auf beiden Seiten 3 mm
überstehen. Mit der zweiten Achse
wiederholen.
5
8
8.
Den Schildzapfen mit etwas Sekun
denkleber auf der Lafette befestigen.
Verwenden Sie dazu einen Zahnstocher.
Anschließend die gebogenen Schildzap
fengurte über den Drähten befestigen.
12-Pfünder
Vergewissern Sie
sich vor Baubeginn,
ob alle Teile
vorhanden sind.
5.
Die
Achsenenden
mit der Feile
glätten; dabei
etwa 0,5 mm
Überstand an
jedem Rad
stehen lassen.
103
3
3.
Die Lafette, wie gezeigt, mit einer
Pinzette halten, die Achsen mittig
ausrichten und mit Sekundenkleber an
die Bodenplatte kleben.
6.
Den verbleiben
6
den Draht als
Schildzapfen der
Lafette bündig mit
den Seitenwangen
zuschneiden.
9
9.
Aus dem kleinen Holzstück den
Richtkeil formen und diesen mit etwas
Sekundenkleber hinten unter das Rohr
kleben.
