7
7.

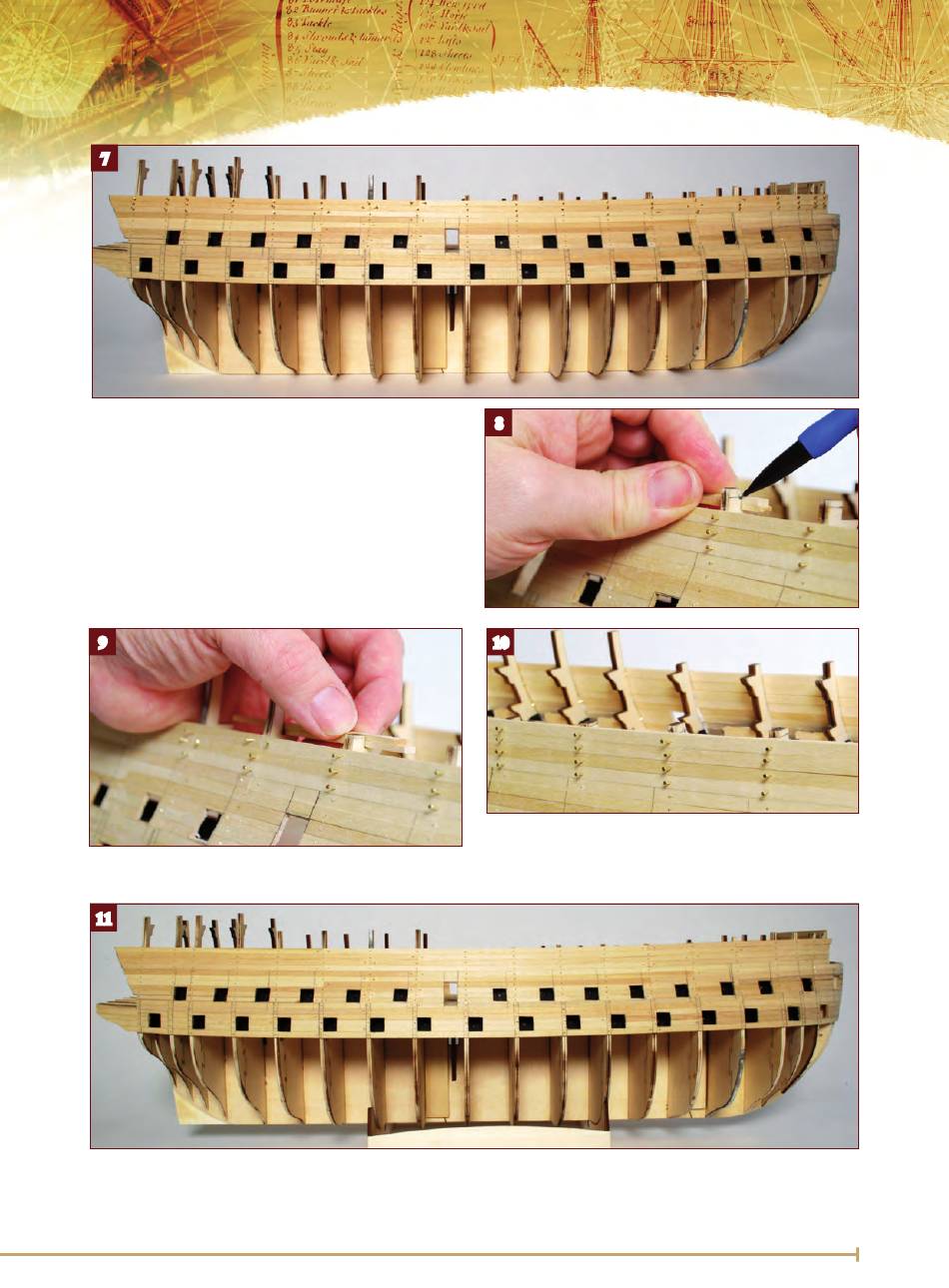

Plankengang 15: Seine erste Leiste reicht von Spant 15 bis
22. Die Bug und Heckleisten gemäß der Schablone bzw.
entsprechend der Rundung des Vorschiffs anpassen. Mit
diesem Plankengang nähern Sie sich mittschiffs der Oberkante
der Spanten des Quarterdecks.
8.
Zeichnen Sie dazu die Oberkante der Beplankung wie folgt
an den Spanten auf: Deck und Decksbalken ergeben eine
Höhe von 3,5 mm. Setzen Sie von Spant 17–21 eine Markie
rung in Höhe von 4 mm über den Deckstützen. Der 0,5mm
Überschuss dient als Toleranz. Zwei aufeinandergelegte
Restleisten entsprechen 4 mm (siehe rechts).
9
9.
Einige Spanten weisen bereits die korrekte Höhe auf. Jene, die
den obersten Plankengang überragen, werden später gekürzt.
11
11.
So sollte Ihr Rumpf jetzt aussehen. Einige der schräg ins
Holz getriebenen Nägel an den Plankenenden müssen Sie,
anstatt sie abzuknipsen, vollständig entfernen. Dies gilt für
8
10
10.
Die erste Leiste des finalen Plankenganges verläuft von
Spant 17 bis 24. Überragt sie die Markierungen von Schritt 8
und 9, ist dies kein Grund zur Besorgnis; Abweichungen
werden im späteren Verlauf der Montage korrigiert.
jene Nägel, die im 12., 13. und 14. Plankengang jeweils vor den
Spanten 12, 14, 16, 17, 22 und 23 sitzen.
118
