Montageanweisung und Bedienungsanleitung RTM X42.Modbus
Achten Sie ebenfalls darauf, dass die Funkstrecke zum Empfangsmodul möglichst frei
von Hindernissen ist.
4.4 Elektrischer Anschluss
4.4.1 Sendemodul EMGZ482T.Modbus (mit Batterie)
Die Verbindungskabel sind mit den entsprechenden Steckern vorkonfektioniert.

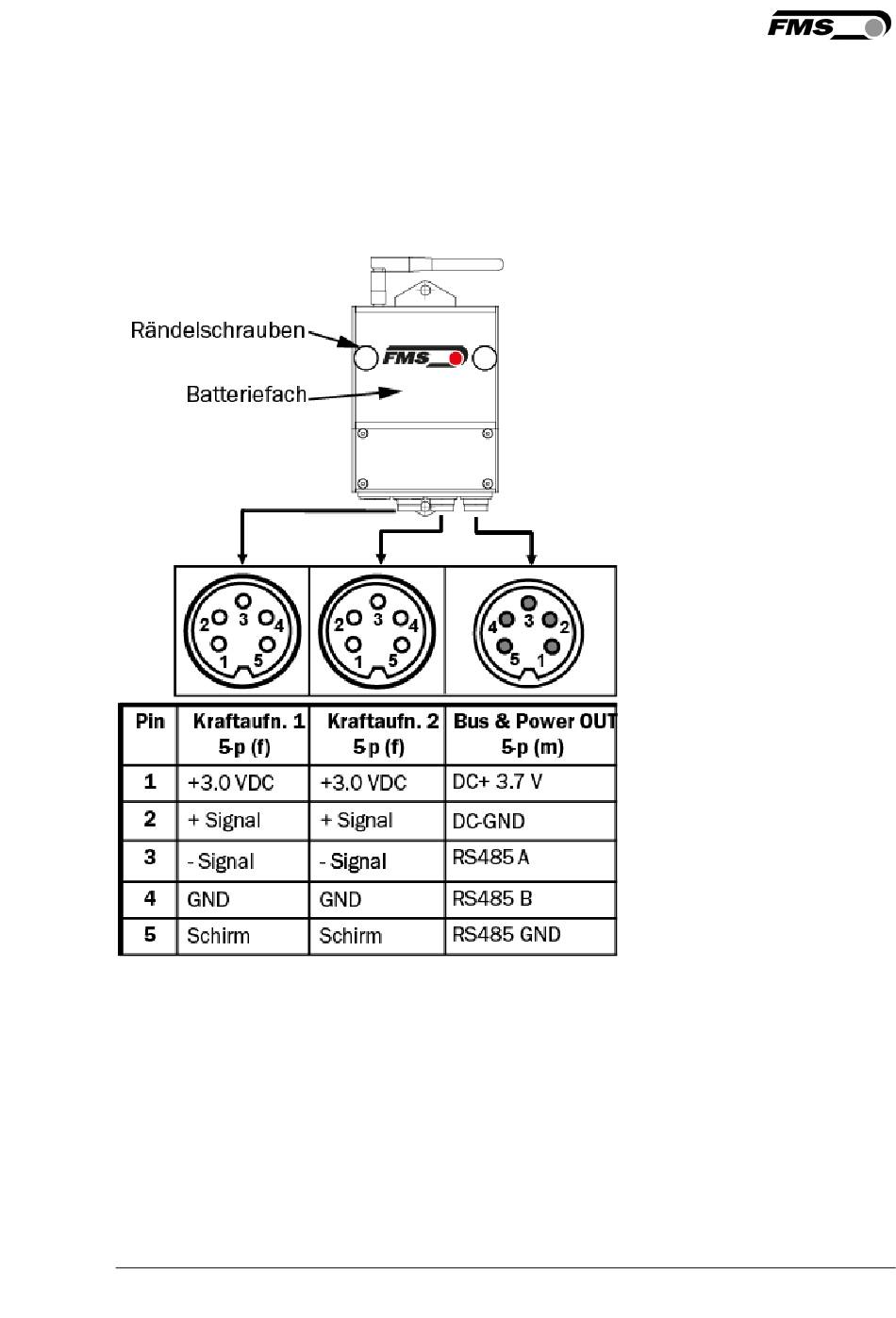

Abbildung 4: Elektrischer Anschluss EMGZ482T.Modbus
RTM_X42_Modbus_BA_Manual.ai
4.4.1 Sendemodul EMGZ482T.Modbus.24VDC (Version ohne Batterie, mit 24VDC
Spannungsversorgung über Schleifringe an der Verseilmaschine)
Die Verbindung zwischen den Kraftmessrollen und dem Sender werden mittels eines
2x2x0.25 mm2 [AWG 23] Kabels mit 2 abgeschirmten, verdrillten Litzenpaaren
ausgeführt.
Die Kabel sind beidseitig mit Steckern versehen um die Montage zu erleichtern.
