4.5.1 Empfangsmodul EMGZ482R.Modbus

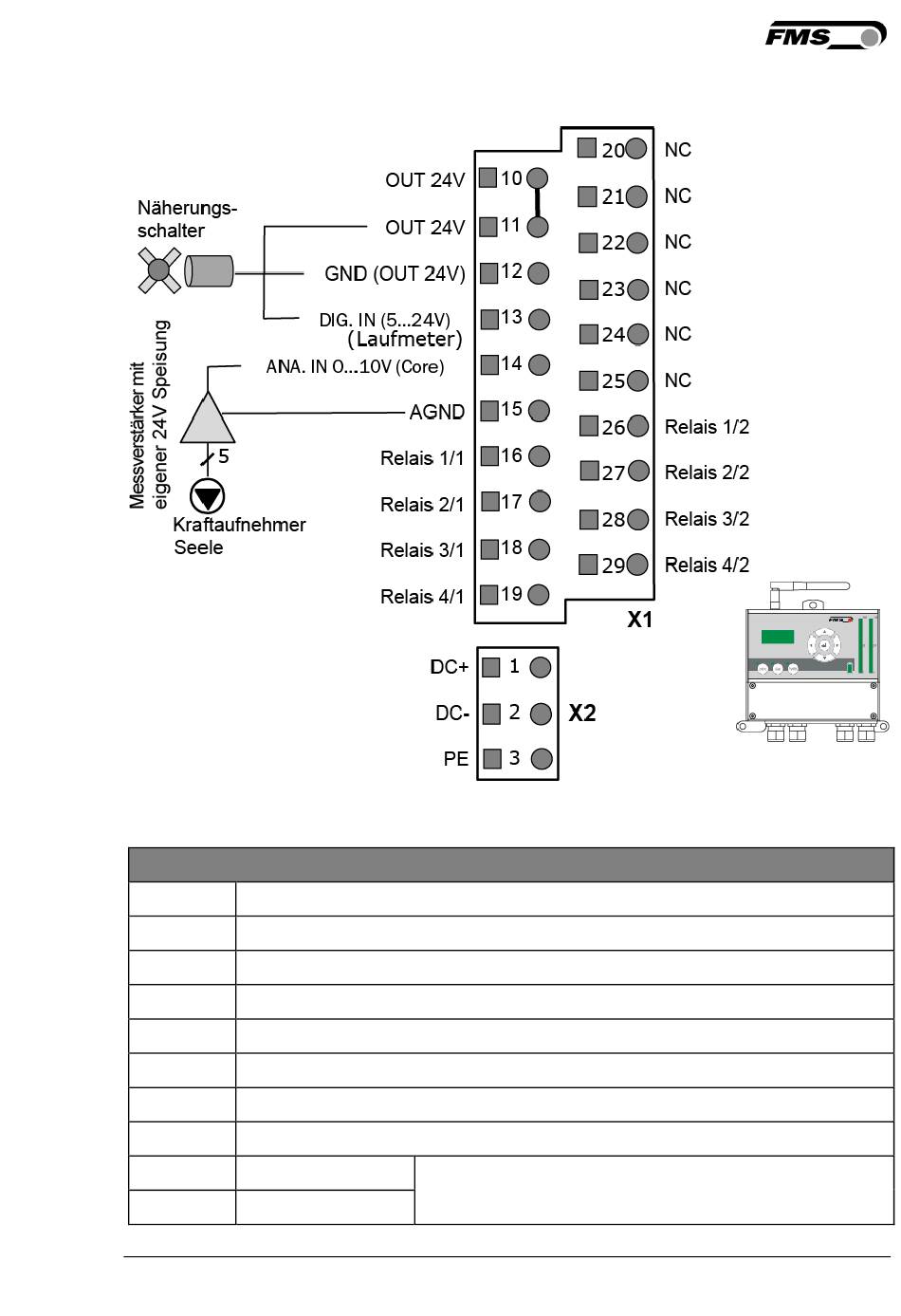

Abbildung 7: Elektrischer Anschluss EMGZ482R.Modbus
RTM_X42_Modbus_BA_Manual.ai
Pin-Belegung EMGZ482R.Modbus
Pin (s) Beschreibung
1 24 VDC+
2 24 VDC-
3 PE
10, 11 Ausgang 24 VDC
12 GND für 24 VDC
13 Digitaler Eingang für Laufmeter
14 Analoger Eingang für Kraftaufnehmer Seele
16, 26 Relais 1/1 – 1/2
17, 27 Relais 2/1 – 2/2
15.01.2019
konfigurierbare Relaisausgänge 1 bis 4:
Limit Zugwerte Kanal 1, 2; Limit Zugwerte
