Montageanweisung und Bedienungsanleitung RTM X42.Modbus

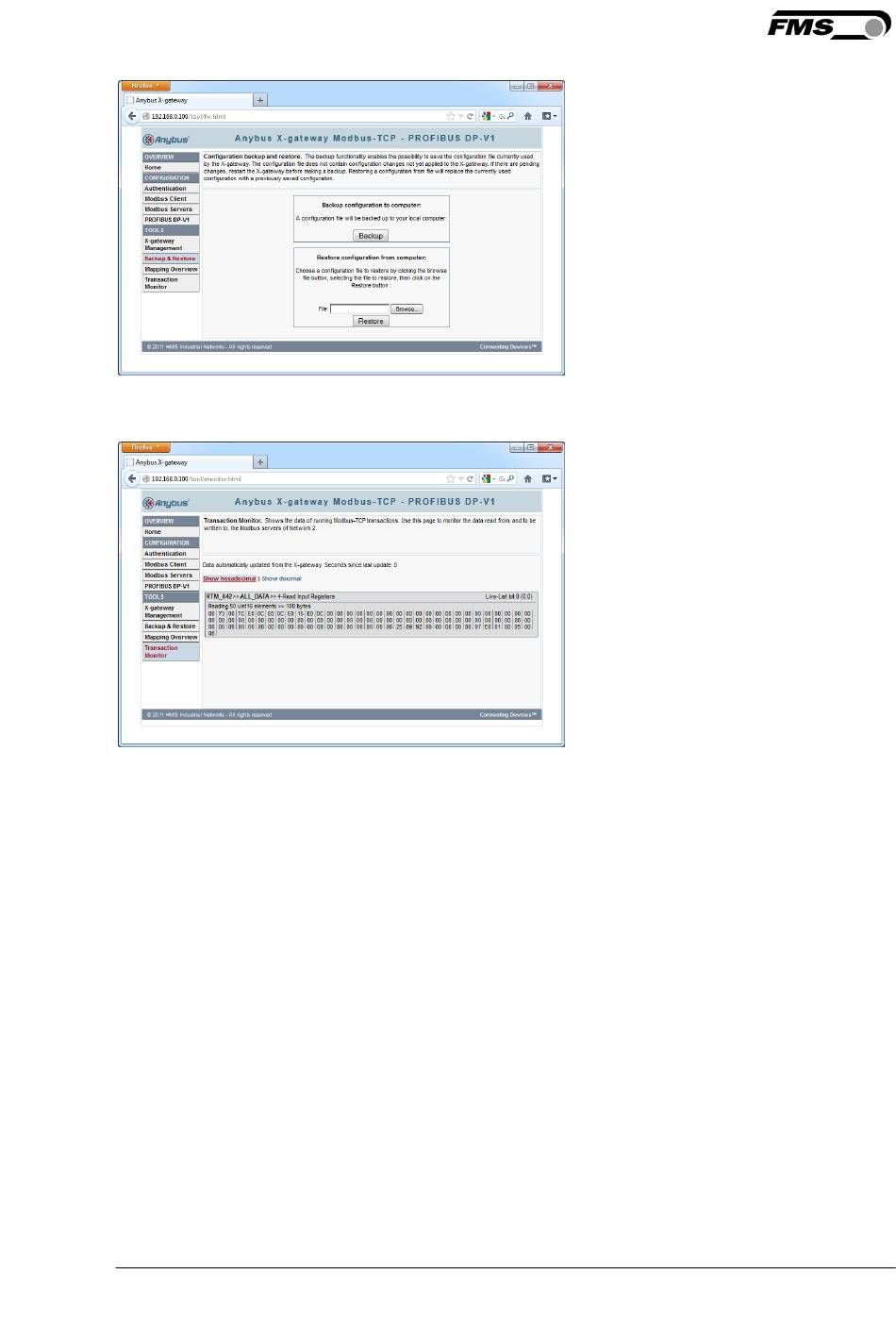

Abbildung 28: Unter "Backup & Restore" kann die Konfiguration in eine Datei gesichert
werden
Abbildung 29: Unter "Transaction Monitor" sind die aktuellen Daten sichtbar
7.5 Register ANYBUS Gateway AB9001
Das RTM X42 System liefert einen Bitstrom mit Rohdaten des Drahtzuges von 42
Kanälen alle ≤ 10 ms. Die Zugwerte des Messkanals „Seele" wird auf Register 47
übertragen.
Hinweise zur Konfiguration des Gateways
-
Lese und schreibe zuerst MSB: Beispiel 0x12345678
-
MODBUS Offset 0: 0x1234
-
MODBUS Offset 1: 0x5678
15.01.2019
32
